Система подачи углекислого газа и генератор СО2 для теплиц своими руками

Система подачи углекислого газа и генератор СО2 для теплиц своими руками. Его контроль

Чтобы растения правильно развивались, им просто необходимо большое количество химических элементов. Именно для этого их постоянно подкармливают жидкими и твёрдыми удобрениями. С недавних пор большую популярность обрела подача углекислого газа растениям.

Углекислый газ для огурцов в теплице:

Зачем он нужен?

Кроме подкормки минеральными и органическими удобрениями, регулярных поливов и поддержания необходимой температуры, растения нуждаются в углекислоте. Многие фермеры расценивают её как удобрение. Углекислый газ принимает активное участие в фотосинтезе. Поэтому многие огородники устанавливают в теплицах систему подачи СО2. Присутствие углекислоты в теплице жизневажно, чтобы растения правильно развивались и давали большой урожай. Польза СО2:

  • Способствует активизации раннего и наиболее активного цветения, увеличению плодоношения;
  • Принимает участие в синтезе сухого вещества на 94%;
  • Помогает повысить стойкость растений к болезням и вредителям.

Варианты подачи углекислого газа

Если растения выращивают в открытом грунте либо в плёночных парниках, то они получают СО2 из атмосферы. В производственных парниках, чтобы насытить им воздух, применяют разные способы и устройства.

Технические средства в промышленных теплицах

В больших сельскохозяйственных предприятиях применяют отходящий газ котельных (дым). Перед подачей СО2 в парники, его очищают и остужают, и лишь потом им снабжаются грядки по системе газопровода. Оборудование состоит из:

  • Компрессора со встроенным вентилятором;
  • Дозатора;
  • Газопроводных распределительных сетей (полиэтиленовых рукавов с перфорацией, которые протянуты вдоль грядок).

Небольшие фермерские или домашние теплицы

Чтобы обеспечить углекислотой маленькие теплицы применяют газогенераторы, которые выделяют СО2 из атмосферы и закачивают его в парник. Производительность газа до 0,5 кг в час. Преимущества газогенератора:

  • Независим от внешних источников;
  • Вырабатывает совершенно чистый углекислый газ в необходимых объёмах;
  • Присутствует сенсорный дозатор;
  • Простое и недорогое обслуживание (необходимо заменить фильтры один раз в 6 месяцев);
  • Не оказывает влияния на температуру и уровень влажности в теплице.

Газовые баллоны

Также имеется возможность использовать сжиженный газ в баллонах. Для данного метода необходимо дополнительное оборудование, чтобы подогревать и регулировать подачу СО2, то есть снижать давление. Лишь с помощью таких приспособлений газ может безопасно поступать в теплицу.

Биологические средства

  • При наличии в хозяйстве животноводческой фермы, между ней и теплицей налаживают воздухообмен. У этих двух помещений должна быть общая стена, с верхним и нижним отверстиями. В них устанавливают вентиляторы малой мощности. В результате животным поступает кислород от растений, а те в свою очередь получают СО2;
  • В парнике на садовом участке в качестве удобрений применяют навоз, у которого при разложении происходит выделение углекислоты в необходимом объёме для всех культур;
  • Бочка с водой с десятком крупных стеблей крапивы тоже является природным источником СО2;
  • Также источником углекислоты станет спиртовая ферментация. Многие огородники оставляют рядом с растениями тару с бражкой. Но данный метод затратен и ненадёжен.

Естественные источники

  • Основной натуральный источник СО2 — воздух;
  • Для поступления углекислоты в парник достаточно просто открыть форточки;
  • Растения способны получить из почвы СО2, образованного в процессе разложения органических веществ, дыхания корневой системы и микроорганизмов.

Углекислый газ для растений:

Несколько правил подачи газа

К ним относятся:

  • Насколько хорошо растения будут усваивать углекислый газ целиком зависит от освещения. Так искусственное освещение способствует лучшему поглощению газа, в отличие от естественного. Поэтому зимой подкармливать газом необходимо меньше, чем в летнее время;
  • Немаловажным является и время подачи СО2. Первый раз подкармливают в утренние часы приблизительно спустя два часа после рассвета, самое лучшее время для хорошего усвоения газа. Второй раз подкармливают в вечерние часы, за два часа до заката;

Каждый огородник и фермер желает получить отличный урожай. Во время возведения теплиц обращают внимание на её термоизоляцию. В герметичную теплицу поступает мало воздуха, а также и СО2. А углекислота необходима для того, чтобы растения в теплицах нормально росли и плодоносили.

Со2 для теплицы и гроубокса. Способы подачи, преимущества использования со2 для растений.

Знание этого чрезвычайно важно, потому что утверждение о том, что рост растений может быть ускорен за счет увеличения потребления CO2, верно.

Пассивная диффузия

После поглощения растением CO2 превращается в сахар, он используется в качестве строительного материала для роста растений. В конечном счете, этот углерод позволяет растениям увеличивать количество новых тканей и оставаться сильными.

Если уровень CO2 в растущей среде падает ниже примерно 250 ppm, растения прекращают расти.

Компенсация углерода, который удаляют с фермы во время сбора урожая

После того, как растение использует углерод от CO2 для создания растительных тканей, следующим шагом является сбор урожая. Каждый раз, когда вы собираете урожай, вы убираете углерод со своей фермы, тем самым вы удаляете [богатые углеродом] растительные ткани.

Чтобы поддерживать высокий уровень углерода в вашей ферме, растениеводы должны пополнять его с помощью CO2.

Что нужно знать перед началом подачи Co2 в теплицу или гроубокс?

5 основных способов подачи СО 2 в домашних условиях.

Способ 1. Сжигание топлива, такие как природный газ или пропан . Генератор углекислого газа

  • дополнительное выделение тепла;
  • повышает уровень влажности;
  • требует существенных финансовых вложений.

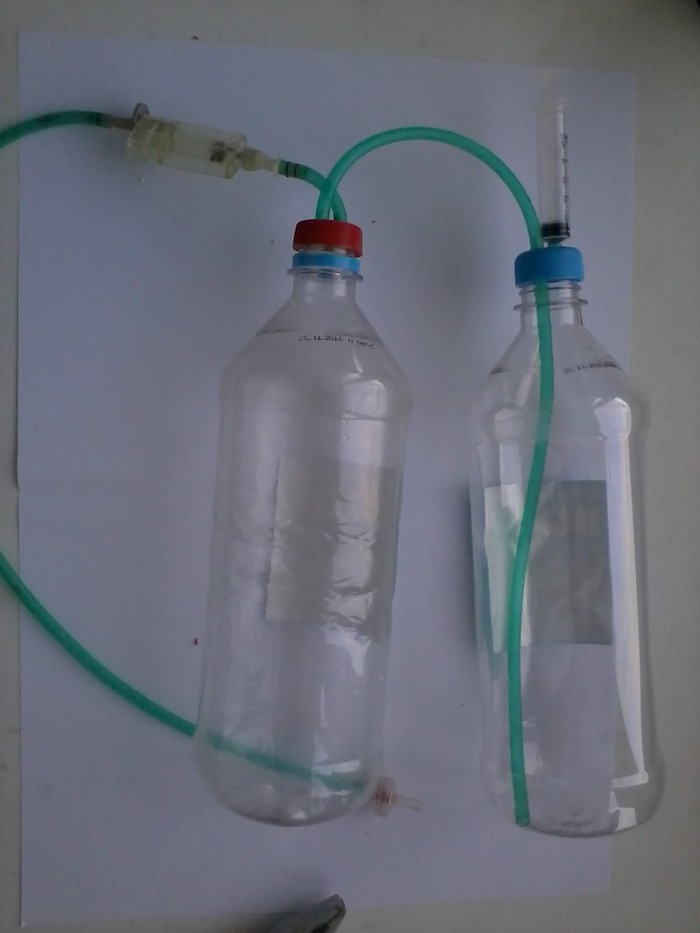

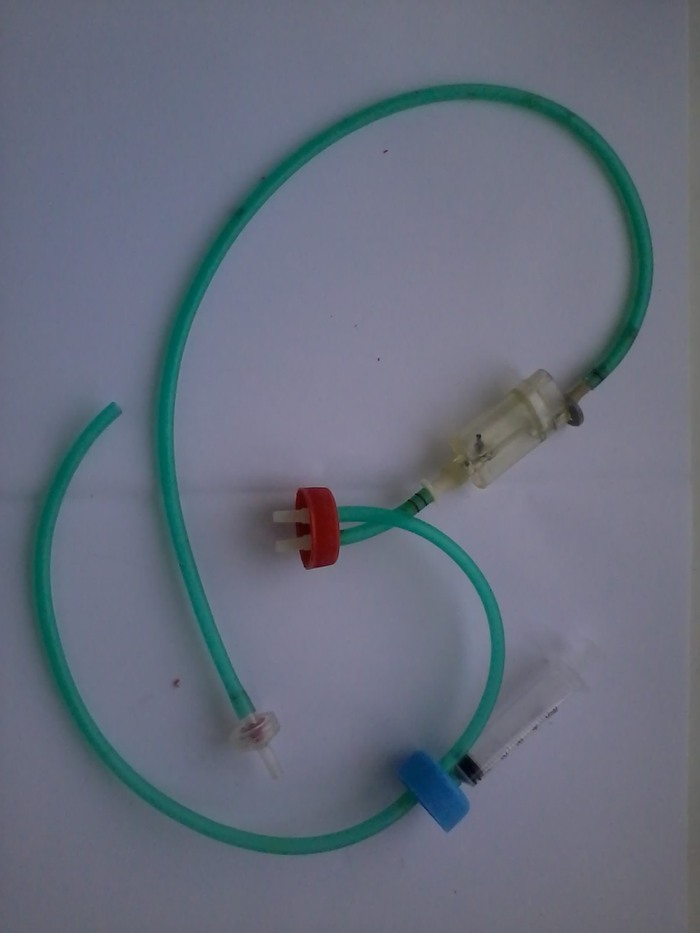

Способ 2. Метод брожения

  • сложный контроль подачи;
  • неконтролируемая скорость происходящей реакции в емкостях;
  • нестабильность подачи СО2;
  • частая дозаправка (обслуживание);
  • покупка необходимых компонентов, а также сложность регулирования подачи углекислого газа.

Способ 3. Процесс разложения

  • долгосрочная стоимость конечного продукта Со2;
  • неконтролируемая подача Со2;
  • бутылки необходимо встряхивать каждые два дня, в противном случае выделение углекислого газа значительно уменьшается.

Способ 4. Подача сжатого углекислого газа из баллона

Co2 для растений, какое количество подавать?

В какое время подавать Со2 в теплице и гроубоксе?

  • подачу углекислого газа необходимо включать спустя 30 минут после включения освещения.
  • отключение подачи газа необходимо сделать за 30 минут до выключения света

Несколько полезных советов. Как использовать Со2 с максимальной выгодой

Придерживаясь несложных советов вы избежите типичных ошибок начинающих гроверов:

  • Используйте светильники с воздушным охлаждением с защитным стеклом. Половина тепла будет удалена из источника света еще до того, как оно попадет в помещение, а герметичное стекло сведет к минимуму потерю СО2.
  • Используйте полноспектральный светильник с расширенным синим спектром. Синий спектр стимулирует выработку хлорофилла и стимулирует раскрытие устьиц на листьях.
  • Для хорошего движения воздуха используйте вентиляторы с механизмом поворота, такой вентилятор гарантировано создаст хорошее движение воздушной массы и вы точно не получите застоявшиеся мертвые зоны. Такие зоны могут образовывать паровой барьер на нижней поверхности листьев, который в свою очередь будет препятствовать попаданию углекислого газа в растение через его листья.
  • Применяйте рециркуляционные кондиционеры и осушители воздуха без выпуска воздуха наружу. Если вытяжные вентиляторы будут работать слишком часто, большая часть CO2 будет потрачена впустую.
  • Поддерживайте оптимальную температуру воздуха. Температура теплого воздуха ускоряет процесс фотосинтеза и поглощения CO2. Важно понимать, если температура становится слишком высокой, в таком случае устьице листа закрывается, растение таким образом сохраняет накопленную воду.
  • Удерживайте относительную влажность воздуха между 40-60%. В условиях низкой влажности устьица листа закрывается, потребление СО2 при этом снижается.
  • Увеличьте отношение аммония к нитрату в вашем удобрении. При высоких уровнях CO2 растения не будут ассимилировать столько нитратного азота, в то время как аммонийная форма азота будет использоваться более эффективно.
  • Используйте добавки, такие как гуминовая кислота. Гуминовые и фульвокислоты улучшают усвоение железа и других микроэлементов. Железо является катализатором для производства хлорофилла и способствует более эффективному фотосинтезу в условиях высокой концентрации CO2 .
  • Чтобы поддерживать уровень углекислого газа на оптимальном уровне, лучше всего его подавать однократной и большой дозой с более длительными промежутками, чем небольшой дозой но с более частыми включениями.

Если вам понравилась статья, то сделайте репост или поделитесь знаниями с вашими друзьями!

© Копирование представленных на данном сайте материалов разрешается только при наличии активной обратной ссылки.

CO2 в теплице и гроубоксе или преимущество использования CO2 для растений

Всем еще с уроков биологии известно, как происходят процессы дыхания у растений. Человеческий организм устроен иначе, поэтому мы и прекрасно сосуществуем на нашей планете, зависят друг от друга.

Углекислый газ – это диоксид углерода, который в химии представлен формулой CO2. Это газ без запаха и цвета, незначительный процент которого содержится в воздухе. Именно он является источником чистого углерода для растений, который лежит в основе всех их процессов жизнедеятельности. СО2 играет очень важную роль в процессе фотосинтеза, давая возможность растительному организму производить энергию, необходимую для роста и развития. Без углекислого газа растения попросту погибнут, как человек без кислорода.

Влияние углекислого газа на урожайность

Если растениевод при выращивании растений использует умеренное по мощности освещение растений, то он может не беспокоиться, что его питомцам не хватит углекислого газа, содержащегося в воздухе. СО2 при установке мощных источников света будет недостаточно, чтобы культуры могли полностью поглотить и использовать получаемую световую энергию.

Давая растениям дополнительное количество углекислого газа совместно с мощным освещением, садовод помогает им поглощать больше света, что положительно сказывается на проведении процесса фотосинтеза. В результате они начинают быстрее расти, формировать более пышные соцветия и сочные плоды, которые содержат в себе значительно большее количество вкусоароматических веществ. В результате растениевод получает урожай не только немного раньше, но и в значительно большем количестве. Соцветия и плоды вырастают более сочными и объемными, что говорит об улучшении их качества.

Еще одна положительная сторона использования СО2 в теплицах и гроубоксах – представители флоры становятся более устойчивыми к повышенным температурам и световым ожогам. Они могут отлично себя чувствовать при показателях термометра в 30-35 градусов.

Как повысить концентрацию СО2?

Открытый грунт

Повысить уровень концентрации углекислого газа в воздухе в открытом грунте не так-то просто. Из-за свободного движения воздушных масс он быстро улетучивается с места высадки. Даже для незначительного поднятия процента его содержания садоводам потребуется большое количество газа и энергии, что станет попросту неоправданным. Его положительное влияние попросту сведется на нет. Однако есть все же один способ. Он подразумевает внесение в грунт органических удобрений, которые в процессе разложения выделяют углекислый газ. Это продолжается достаточно долго, что позволяет насытить приближенные к растениям слои воздуха СО2.

Закрытый грунт

В закрытом грунте дела обстоят совершенно иначе. Благодаря тому, что растения выращиваются в закрытом пространстве, повысить концентрацию углекислого газа в них достаточно просто. Сразу хотелось бы уточнить, что ценовая политика всех наиболее распространенных способов довольно широка, поэтому каждый гровер должен в первую очередь ориентироваться на свой кошелек. Также все будет зависеть от площади культивации и количества растущих культур.

Повысить уровень СО2 в теплице или гроубоксе можно следующими способами:

  • Генератор углекислого газа

Представляет собой специальное устройство, которое образовывает СО2 путем сжигания пропана и этилового спирта. Контроль над его работой осуществляется с помощью автоматики, представленной датчиком измерения концентрации углекислого газа. С его помощью можно легко поддерживать необходимый уровень СО2 в закрытом пространстве. Генератор больше подходит для больших теплиц, поскольку требует существенных финансовых вложений, часть из которых пойдет на дополнительное обустройство самого помещения, ведь должны быть соблюдены все меры безопасности. Также стоит отметить, что генератор повышает уровень влажности и температуры в замкнутом пространстве. Поэтому лучше всего устанавливать его за пределами теплицы;

  • Сжатый углекислый газ в баллонах

Это наиболее приемлемый способ насыщения теплиц и больших гроуромов СО2, однако цена на него все же является высокой для любительского садоводства. Только при солидных посевных площадях он полностью себя оправдывает. Садовод просто ставит баллон с газом в боксе или теплице, и откручивает кран, чтобы СО2 выходил наружу. Минус способа заключается в том, что без датчика концентрации углекислого газа гровер может легко перенасытить им замкнутое пространство, что отрицательно отразится на растительных культурах. Еще одни немаловажный фактор – баллон является взрывоопасным;

Читайте также:  Типы теплиц

  • Ферментация или брожение

Больше подходит для насыщения углекислым газом небольших гроубоксов, поскольку в процессе вырабатывается малое количество СО2, которого хватит только для небольшого количества растений. В боксе размещаются специальные вещества, после чего активируется их процесс брожения, побочным продуктом которого является углекислый газ. Из недостатков ферментации стоит отметить тот факт, что растениевод должен уметь проводить и контролировать этот процесс. Также в брожения выделяется неприятный запах и это может привлечь насекомых;

Наиболее популярный среди гроверов способ, который не требует специальных знаний и умений. На рынке прогрессивного растениеводства востребован препарат СО2 Bottle. По сути – это обычная бутыль с сухим веществом органического происхождения внутри, которое при контакте с теплой водой начинает выделять углекислый газ. Большой плюс в том, что такого количества вполне достаточно для насыщения гроубокса. Препарат очень прост в использовании. После добавления воды садоводу нужно убрать специальный стикер, закрывающий выходное отверстие, и встряхнуть бутылку. Бутыль необходимо встряхивать один раз каждые два дня. Всего ее хватает на 3-4 недели, по окончанию ее можно легко наполнить новой порцией с помощью пакета для заправки СО2 Bottle. Данный способ обогащения гроубокса углекислым газом стал наиболее востребованным среди канадских и европейских гроверов благодаря своей простоте и дешевизне;

Обогатить воздух в теплице СО2 можно с помощью компостирования, однако этот метод приносит скорее больше хлопот, чем пользы. С самодельным компостом всегда трудно работать, а его результат неоднозначен – никогда не знаешь, сколько углекислого газа вырабатывается. Готовые СО2 бустеры можно приобрести на рынке, но они стоят недешево и вырабатывают слишком большое количество углекислого газа для домашней оранжереи. Также во время компостирования всегда возникает неприятный запах, а сам процесс является гигиеничным;

Представляет собой холодный твердый СО2, в процессе нагревания которого углекислый газ попадает в воздух. Он хорошо проявляет себя, если необходимо резко повысить концентрацию СО2 в закрытом помещении. При постоянном использовании является затратным и долгим способом, который также небезопасен для человека. Пополнять запасы льда придется каждый день, а уровень выделения углекислого газа довольно трудно контролировать.

Какое количество СО2 подавать растениям и в какое время?

Сотни тысяч лет назад концентрация углекислого газа в атмосфере нашей планеты была намного больше, чем сегодня. Поскольку в процессе эволюции растения приспособились к данным условиям, они способны поглощать существенно больше СО2, чем его сегодня находится в воздухе. По заверениям ученых, они могут эффективно использовать до 1500 ppm газа. А поскольку в атмосфере его концентрация сегодня достигает всего лишь 400 ppm, то эффект от повышения его дозировки весьма ощутим. Растения смогут производить гораздо больше энергии в процессе фотосинтеза, что положительно отразится на их росте и производительности – это факт.

Однако стоит понимать, что в первую очередь на эффективность процесса фотосинтеза влияет именно мощность света. Дело в том, что при низкой концентрации СО2 растительные культуры способны перерабатывать не всю поступающую им световую энергию. Поэтому, если Вы решили повысить контракцию углекислого газа в теплице или гроубоксе, то непременно стоит позаботиться о мощном освещении.

Опытные гроверы советуют поддерживать концентрацию углекислого газа в закрытом грунте на уровне в 1200-1500 ррm. Такой показатель является наиболее оптимальным. Однако он актуален только при использовании ДНаТ или LED светильников мощностью не менее 600 Вт на площади культивации в 1 м2. При меньшей освещенности его следует снизить. Также растениеводу следует понимать, что в ночное время, когда растение отдыхает, оно не поглощает углекислый газ. Это значит, что при выключенном свете нужда в его поступлении отпадает. Всегда следует отключать «обогатитель» СО2 на ночь.

Профессионалы рекомендуют обогащать гроубокс СО2 в следующих случаях:

Такой режим поможет гроверу сэкономить ресурс преобразователя СО2 и не повлияет на эффективность использования.

Работа TDS метра основана на электропроводности водной – электроды, погруженные в водную среду, создают между собой электрическое поле. Чистая дистиллированная вода сама по себе ток не проводит, образуют его растворенные в воде различные примеси и соединения.

Солемер или TDS метр – это стационарный малогабаритный прибор для измерения жесткости воды и процентного содержания в ней разного вида веществ.

Кокосовый субстрат, изготавливаемый из растертой в мелкую крошку кожуры и волокон кокосового ореха, − достаточно молодой материал.

Чтобы пересаженные цветы хорошо росли и развивались, их корням необходима влага и возможность дышать через земляную почву. Обычная земляная смесь представляет собой достаточно плотную субстанцию, плохо пропускающую живительную влагу и воздух к корням.

Керамзитовый дренажный материал или керамзит – это одна из разновидностей субстрата применяемая для укоренения черенков роз гвоздик и иных цветочных растений.

В прошлом веке ученые открыли вещества, влияющие на работу тех или иных функций растения. С помощью этих веществ, каждый садовод может повлиять на жизненный цикл растения, ускорить или замедлить его развитие. Подобные вещества называют стимуляторами роста.

Современные технологии позволяют контролировать развитие растений по воле человека. Еще в 20 веке ученые открыли фитогормоны, вещества, стимулирующие все процессы жизнедеятельности и контролирующие их протекание

При выращивании растений без солнечных лучей нужно сильно постараться, чтоб предоставить все необходимое. Ведь питается растение именно световыми лучами, без которых рост и развитие невозможно, грунт и удобрение играют второстепенную роль.

  • Интернет магазин ООО «АгроДом»
  • Страна: Россия
  • E-mail: [email protected]
  • Телефон: 8 (800) 555–42–84
  • Мы работаем: пн-пт 9:00–23:00; сб 10:00–19:00; вс 12:00-20:00

Узнайте первым о предстоящих акциях и скидках. Мы не рассылаем спам и не передаем email третьим лицам

Подача СО2 в теплицу

В связи с растущим спросом на продукты питания и овощи местного производства индустрия тепличного хозяйства быстро расширяется. Контролируемая среда в помещении может обеспечить растениям лучшие условия для выращивания, а концентрация CO2 оказывает положительное влияние на фотосинтез. О применении генераторов углекислого газа для теплиц и пойдёт речь в нашем материале.

Генератор углекислого газа для организации фотосинтеза растений в теплицах

В закрытых герметично теплицах растения обеспечены достаточным освещением, запасами воды и питательных элементов, но темпы их развития ограничены уровнем CO2 в воздухе помещения.

Углекислота необходима растениям в химических реакциях (фотосинтезе) для биосинтеза углеводов как основы питательных и скелетных компонентов клеток и тканей растений с целью обеспечения роста и развития. Газообмен при дыхании растений происходит через небольшие регулируемые отверстия, называемые устьицами.

Устьице находится либо на верхнем, либо на нижнем слое эпидермиса листа растения.

В земной атмосфере уровень диоксида углерода — 250÷450 ppm, а потребность различных видов растений составляет 700–800 ppm. В новых тепличных комплексах с хорошей герметизацией уровень CO2 внутри помещения в 4 раза меньше, чем в наружном воздухе, а это отрицательно сказывается на росте и развитии культур.

Причём с увеличением длительности и мощности искусственного освещения помещения потребность растений в CO2 возрастает в 2-3 раза. С помощью насыщения воздуха теплицы углекислотой рост культур и их урожайность повышаются на 20–40%.

Схема подведения CO2 в промышленных теплицах

Система подведения углекислого газа в коммерческих теплицах включает в себя газогенератор, вентилятор, устройство дозирования, газоанализатор и транспортные магистрали. Управление осуществляется с помощью компьютера.

Способы получения CO2:

  • технический СО2 из баллонов;
  • сжигание метана;
  • отработанный газ отопительных установок;
  • отработанный газ мини ТЭЦ.

Отходящий газ котельных

Наиболее распространённым методом обогащения CO2 тепличного помещения является сжигание ископаемого топлива. Используемые дымовые газы не должны содержать опасного количества вредных компонентов, поэтому чаще всего топливом для газогенераторов в теплицах является метан. При сжигании 1 м³ метана образуется приблизительно 1,8 кг CO2.

При использовании дымовых отходов сжигания горячие отходящие газы улавливаются и очищаются. После очистки отработанного газа методом каталитического обезвреживания с помощью катализаторов или скрубберов газо-воздушная смесь охлаждается в теплообменнике до 50°С и подводится по газомагистрали в теплицу в виде удобрения.

Однако такой метод подведения газа для удобрения растений может привести к загрязнению воздуха теплицы вредными примесями продуктов сгорания, ведь газоочистительные устройства очищают газовые отходы только на 50–75%. Следовательно, концентрация вредных веществ в закрытом помещении теплицы может превысить предельно допустимые нормы для растений и человека.

Непрерывный режим горения горелок в отопительных котельных обеспечить не удаётся из-за меняющейся температуры окружающего воздуха, поэтому и поступление отходов газа неравномерно. К тому же палладиевые катализаторы и скрубберы экономически затратные и повышают расходную часть по содержанию теплицы.

Распределительные сети из полиэтиленовых рукавов

В качестве распределительной системы газа внутри теплицы используется транспортная магистраль из полиэтиленовых труб. В точках отбора газа над каждой грядкой к ней присоединяются гибкие полиэтиленовые рукава диаметром 50 мм с равномерно расположенными отверстиями. Рукава равны длине грядок и протянуты вдоль них или под стеллажами. Образование конденсата внутри системы устраняют наклоном труб.

CO2 значительно тяжелее воздуха, поэтому очень важно, чтобы газ отводился снизу. Циркуляция воздуха с помощью горизонтальных вентиляторов или системы струйной вентиляции обеспечивает равномерное распределение, перемещая большие объёмы воздуха в теплице, когда верхние вентиляционные отверстия закрыты или вытяжные вентиляторы не работают.

Система подведения и варианты подачи газа в небольших фермерских или домашних теплицах

Для частных и малых фермерских хозяйств существуют более простые и менее затратные методы подачи газа с учётом площади парников, вида и количества выращиваемых культур.

Газогенератор

Генератор газа для небольших помещений основан на получении необходимой углекислоты из атмосферного воздуха. Производительность такого устройства — 0,5 кг/ч. Устройство снабжено фильтрами, что позволяет получать очищенный газ, а дозаторы обеспечивают поступление необходимых объёмов. Микроклиматические показатели теплицы при этом не изменяются.

Газовые баллоны

Газ из баллонов используют для малых площадей при нагнетании 8–10 кг/ч на каждые 100 м². Баллон должен быть оснащён регулятором давления (редуктором) и автоматическим клапаном для отключения подачи газа (соленоидом) — эти приспособления обезопасят подачу газа.

Ёмкость 1 баллона — 25 кг газа. При существенных расходах рациональнее применять изотермические резервуары различной ёмкости для сжиженного газа, которые можно пополнять при необходимости.

Датчик и регулятор газа

Подачу газа нужно контролировать и регулировать, чтобы обеспечить оптимальный баланс и хорошие условия выращивания, избежать дорогостоящей передозировки и обеспечить безопасность людей, ухаживающих за культурами и собирающих урожай.

Для контроля и измерения уровня CO2 в теплице обычно используются датчики с установкой заданного значения, например, 800 ppm. Когда датчик обнаруживает пониженный уровень, он активирует систему дозирования. Когда требуемый уровень CO2 достигнут, система управления отключит подачу CO2.

Датчики и регуляторы могут обеспечить срабатывание сигнализации при превышении допустимого уровня концентрации и включать аварийную систему проветривания. Сейчас на рынке популярны ИК-датчики CO2, разработанные по принципу двойного ИК-луча.

Рукава и трубы ПВХ для подачи CO2

Вопрос подачи газа в помещение сложности не представляет, и каждый решает его самостоятельно. Обычно система распределения состоит из магистрального газопровода из труб (ПВХ или полипропиленовых), пластиковых перфорированных рукавов малого диаметра (50 мм) и подключённых датчиков и контроллера климатических показателей.

Непосредственно к растениям газ поступает через отверстия в рукавах. Рукава за верёвку можно подвесить на любом уровне — на грядках для удобрения корневой системы, на стеллажах и шпалерах для подачи к листьям и точкам роста.

Читайте также:  Эстрагон: что это такое, одно и то же с розмарином или нет и в чем разница, как трава называется по-другому

Это даёт возможность точно и экономично дозировать газ практически 100% концентрации в течение дня в нужную область выращивания. Нормы подачи регулируются в зависимости от климатических показателей и суточной, и сезонной динамики фотосинтеза.

Биологические источники

Если в хозяйстве есть животные, то, расположив теплицу через стенку от хлева и оборудовав приточно-вытяжной вентиляцией оба помещения, можно организовать обеспечение растений углекислым газом от дыхания животных, которые, в свою очередь, получат кислород от растений.

При этом баланс и объёмы газов, а также регулирование придётся определять опытным путём. Такой же способ доставки CO2 можно обеспечить от пивоваренных и винокуренных предприятий.

Углекислый газ для огурцов из навоза

Навоз и другие органические вещества не только обеспечивают растения питательными элементами, но и выделяют при ферментации углекислый газ, количество которого способно улучшить рост овощных культур. Это создаёт благоприятные условия воздушного питания как корневой системы, так и надземной части растений.

Навоз следует разводить водой в пропорции 1:3.

Наглядным примером служит история, произошедшая на рубеже ХIХ–ХХ веков в Тимирязевской академии, где в течение нескольких лет пытались вырастить в теплицах огурцы, но, несмотря на научный подход, успеха не добились. Тогда учёные решили обратиться к клинским огородникам, выращивающим завидные урожаи огурцов в своих теплицах.

Пригласили огородника из Клина и предложили вырастить огурцы для себя в теплице академии, но позволить использовать его технологию в дальнейшем. Хитрость состояла в том, что внутри помещения устанавливались ёмкости с разведённым навозом, а выделяемый углекислый газ при брожении удобрял огуречные растения.

Экспериментально было установлено, что при непрерывном удобрении углекислотой в течение дневных часов достигается максимальная (54%) величина прироста веса огурцов.

Спиртовое брожение

Спиртовое брожение, как и микробиологическое разложение, является способом получения углекислоты. Разместив среди растений бидоны с забродившим суслом, можно обеспечить насыщение воздуха углекислотой. Для брожения используют воду, сахар и дрожжи или падалицу и непригодные к употреблению фрукты и ягоды, зерно (пшеница, рожь).

Ещё один способ — применить брожение крапивы.

Для этого ёмкость на треть наполняют травой (свежей или сушёной) и заливают водой. Брожение длится две недели. Смесь ежедневно перемешивают для выхода CO2. Чтобы устранить неприятный запах, в смесь можно добавить валериану (1-2 ветки) или присыпать сверху пылью.

Перебродившую смесь используют в качестве жидкой прикормки. Для регулирования подачи используют специальные крышки (CО2Pro), которые легко прикручиваются на стандартные пластиковые бутылки.

Питьевая газированная вода как источник углекислоты

Обычная бутылка газированной воды — доступный, хотя и малоэффективный источник углекислоты. В 1 л газированной воды растворено примерно 6–8 г углекислого газа в зависимости от степени газованности.

Метод не позволяет точно определить концентрацию газа и рассчитать оптимальную дозировку, поэтому его можно рассматривать как экстренную меру повышения уровня CO2 в малых объёмах помещения. Ещё один способ использования газированной воды в качестве удобрения — насыщение углекислотой из баллонов воды для поливов.

Естественные источники углекислого газа: воздух и почва

Если теплица не оборудована системой подачи CO2, то атмосферный воздух является естественным источником CO2 для растений при регулярном проветривании помещения и открытых фрамугах. Но это обеспечивает только третью часть от суточной потребности.

Другой низко технологичный метод добавления CO2 — компостирование растительного материала и органики в теплице, что приводит не только к обогащению почвы макро- и микроэлементами, но и пополнению CO2 (до 20 кг/ч с 1 га).

Процесс компостирования производит углекислоту, но при этом выделяются и вредные газы, а также создаются условия размножения болезнетворных микроорганизмов и насекомых. Концентрацию CO2, генерируемого этим способом, трудно контролировать, и метод ненадёжен.

Система подачи углекислого газа и генератор для теплиц своими руками: оправдано или нет

Целесообразность изготовления газового генератора самостоятельно следует оценить исходя из своих финансовых и материальных возможностей и трудозатрат.

Кроме установки газогенератора в виде котла с большим выделением тепла, понадобится система доставки газа в помещение теплицы (газопровод), измерительная и контрольная аппаратура. Таким образом, изготовление системы самостоятельно возможно, но оценить её рациональность для малых площадей парников можно лишь с помощью математических расчётов.

Намного проще и дешевле изучить альтернативные источники углекислоты и способы их применения в условиях закрытого грунта. Например, система на сжиженном газе стоит около 2 млн руб., а если использовать газ из баллонов, то стоимость уменьшается в 10 раз.

Основные правила подачи

Дозировка и временные периоды насыщения воздуха теплицы CO2 зависят от сезона и времени суток, степени герметизации помещения, интенсивности освещённости и вида выращиваемых культур.

Освещение

В результате фотосинтеза растения получают углеводы для роста и развития, перерабатывая углекислый газ и воду при помощи энергии света. Эти 3 компонента важны для механизма открытия устьиц на поверхности листа и начала газообмена растений с внешней средой. При интенсивном освещении растения активнее потребляют CO2, и скорость фотосинтеза возрастает.

Концентрацию CO2 в помещении необходимо поддерживать на уровне 600–800 ppm. При интенсивном освещении температура в теплице повышается, и приходится открывать фрамуги для проветривания, поэтому концентрацию увеличивают до 1000–1500 ppm.

Расход CO2 при солнечном освещении составляет около 250 кг/га за световой день при закрытых форточках. При открытых форточках и ветреной погоде — 500–1000 кг/га. Зимой нормы удобрения газом снижают до 600 ppm, так как искусственный свет способствует ускорению фотосинтеза.

Время подачи

Добавка CO2 наиболее эффективна в период активного роста растения в течение светлого периода. Генерацию CO2 следует начинать утром через два часа после начала освещения и до достижения желаемого уровня концентрации (1 час). Затем генератор должен быть выключен. Уровень CO2 вернётся к уровню окружающей среды до наступления темноты.

Вторую добавку следует проводить за 2 часа до окончания светового дня и перехода растений в состояние сна — полученный углекислый газ будет эффективно усваиваться и перерабатываться ночью.

Определение объёма потребления углекислоты для каждой культуры в отдельности

Такие культуры, как баклажаны, огурцы, помидоры, стручковый перец, салат и другие, теперь регулярно выращивают в современных теплицах, где контролируются свет, вода, температура, питательные вещества и регулируются уровни углекислоты для создания условий, оптимально способствующих росту.

Увеличение концентрации с 400 до 1000 ppm может стимулировать скорость фотосинтеза растений и приводит к увеличению урожайности на 21–61% для цветов и овощей. Кроме того, подкормка углекислым газом даёт более ранние урожаи (на 7–12 дней) и улучшает способность растений противостоять болезням и вредителям.

Для закрытого грунта рекомендуют следующие уровни CO2 в воздухе (1000 ppm = 0,1%):

У разных растений требования к содержанию CO2 различны, и это тоже нужно учитывать.

По результатам исследований овощные культуры показали такие характеристики при удобрении углекислым газом:

Огурцыповышение урожайности и качества плодов на 25–30% при 1500–2000 ppm
Помидорыурожайность на 30% выше, созревание на 2 недели раньше при 1000 ppm
Баклажаныурожайность больше на 35%, созревание на 2 недели раньше при 1000–1500 ppm
Капустаурожайность на 40% больше при 800–1000 ppm
Клубникаурожайность выше на 40%, созревание на 2 недели раньше, ягоды слаще при 1000–1500 ppm
Салатурожайность выше на 30–40%, раннее созревание при 1000–1500 ppm
Спаржаповышение урожайности на 30%, созревание на 2 недели раньше при 800–1200 ppm
Дыняурожайность выше на 70%, улучшение качества плодов при 800–1000 ppm

Цветочные культуры (диффенбахия, розы и хризантемы) показали при 1000 ppm раннее цветение и повышение его качества на 20%. Для зерновых повышение уровня CO2 до 600 ppm увеличивает урожайность риса, пшеницы, сои на 13%, кукурузы на 20%.

При выращивании грибов следует учитывать, что углекислый газ угнетает развитие грибницы, поэтому помещение нужно проветривать для снижения его концентрации.

Оценив важность фотосинтеза в физиологии растений и познакомившись с методами получения углекислоты, вы сможете правильно и своевременно обеспечить подкормку тепличных культур углекислым газом и получить высокие и качественные урожаи.

Генератор СО2 для теплиц и другие способы организации фотосинтеза ваших растений

Любой фермер и садовод заинтересован в хорошем урожае. При строительстве теплиц, особенно капитальных, обращается внимание на ее теплоизоляцию.

Чем герметичней парник, тем меньше проникает в нее воздух и, соответственно, углекислый газ. А он необходим для нормального роста и плодоношения культур, выращиваемых не в открытом грунте.

  • Для чего нужен углекислый газ
  • Фото
  • Варианты подачи газа
  • Несколько правил подачи газа
  • Полезное видео

Для чего нужен углекислый газ

Помимо минеральных и органических удобрений, полива и температурного режима растениям необходим углекислый газ. Некоторые садоводы называют его удобрением. Он участвует в фотосинтезе – «обмене веществ» в организме растения. Именно поэтому очень важно, чтобы была организована система подачи углекислого газа в теплице.

Газ в парнике стимулирует раннее и более активное цветение, увеличивает плодоношение. Он более важен, чем минеральные удобрения.

СО2 участвует в синтезе сухого вещества растений на 94 %, и лишь 6% образуется с помощью минеральных удобрений. Кроме того, он повышает устойчивость растений к болезням и вредителям.

На фото ниже вы можете видеть варианты подачи углекислого газа для теплицы:

Варианты подачи газа

При обычном уличном выращивании или в пленочных парниках растения получают углекислый газ из атмосферы. В капитальных и промышленных парниках для насыщения им воздуха используют различные методы и приспособления.

Технические средства в промышленных теплицах

В крупных фермерских хозяйствах часто используют отходящий газ котельных (дым). Перед тем, как подавать газ в теплицы, его необходимо очистить и остудить, только после этого он подается к грядкам по газопроводной системе. Оборудование для его отбора включает конденсор с встроенным вентилятором, дозатор и газопроводные распределительные сети.

Распределительные сети – это полиэтиленовые рукава с перфорацией, протянутые вдоль грядок. Такая система должна иметь аппаратуру, контролирующую состав газа на предмет содержания примесей, которые могут угрожать здоровью людей, работающих в теплицах.

Общая стоимость такого оборудования достаточно высока, вопрос в том, окупятся ли расходы на нее.

Небольшие фермерские или домашние теплицы

Для обеспечения газом небольших теплиц используют газогенераторы, выделяющие углекислый газ из воздуха и закачивающие его внутрь парника. Он производит до 0,5 кг газа в час. Его достоинства:

  • не зависит от внешних источников;
  • генерирует абсолютно чистую углекислоту в нужных объемах;
  • имеет сенсорный дозатор;
  • прост и недорог в обслуживании (замена фильтров – 1 раз в полгода);
  • не влияет на температуру и влажность в теплице.

Газовые баллоны

Использование сжиженного газа в баллонах также возможно. Но этот способ потребует дополнительного оборудования для подогрева и регулирования подачи газа, то есть снижения давления. Только через такие устройства возможно безопасное для растений поступление газа в теплицу.

Биологические средства

Если хозяйство включает животноводческую ферму, можно наладить воздухообмен помещения теплицы и животноводческого помещения. Животные выдыхают углекислый газ, который так необходим растениям. Теплицу можно построить так, чтобы два помещения имели общую стену.

В ней делается два отверстия – наверху и внизу. На них устанавливаются маломощные (во избежание сквозняка) вентиляторы. В итоге животные получают кислород от растений, а те углекислый газ.

Недостаток этого способа в том, что достичь необходимого баланса можно только опытным путем: куда пристроить теплицу к свинарнику или крольчатнику? И как регулировать поступающее количество газа от разных животных.

В теплице на приусадебном участке используют навоз, который, разлагаясь, выделяет углекислый газ в количестве, достаточном для его обитателей – огурцов, томатов и прочих культур.

Если поставить в парнике бочку с водой и положить в нее десяток крупных стеблей крапивы, можно получить еще один естественный источник углекислого газа. Воду нужно периодически доливать. Этот способ имеет один недостаток – довольно неприятный запах разлагающейся крапивы.

Читайте также:  Теплица у забора

Еще один источник углекислого газа – спиртовое брожение. Некоторые садоводы ставят между растениями емкости с брагой – вода, дрожжи и сахар. Но этот способ затратный и ненадежный, так как срок брожения небольшой и готовить новые канистры с брагой дорого.

Естественные источники

Главным естественным источником углекислого газа для растений является воздух. Открывание форточек – это простейший способ подачи в нее углекислого газа. Ночное дыхание растений и выделение углекислого газа почвой также наполняет парник газом.

Многих интересует вопрос можно ли устроить углекислый газ в теплице своими руками? Попробуем ответить на этот вопрос.

Генератор углекислого газа для теплиц своими руками – оправданно или нет?

Изготовление газогенератора своими руками возможно, но не рационально. Оно потребует не только больших финансовых вложений, но трудозатрат.

Кроме того, генератор со2 для теплиц требует наличия отдельного помещения, так как это устройство, выделяющее большое количество тепла, по сути, печь.

Гораздо проще и дешевле использовать имеющиеся технические, биологические или естественные источники углекислого газа.

Несколько правил подачи газа

  1. Усвоение СО2 растениями напрямую зависит от освещения. При искусственном освещении газ усваивается растениями лучше, чем при летнем естественном дневном свете. Это означает, что в зимний период подкормка газом должна быть меньше, чем летом.
  2. Время подачи газа растениям не менее важно, чем его количество. Первую подкормку в течение дня лучше производить утром, примерно через 2 часа после наступления светового дня. В это время растения лучше всего поглощают газ. Вторую подкормку делают вечером, за 2 часа до наступления темноты.
  3. У каждой культуры свой объем потребления углекислого газа. Поэтому обязательно интересуйтесь, сколько газа нужно томатам, перцам или цветам. Излишек газа может навредить растениям.

Знания – сила, чем лучше мы узнаем свои растения, тем с большей благодарностью они отдают нам свои плоды. Успехов и хороших урожаев. Ну а систему подачи углекислого газа в теплице выбирайте сами, в зависимости от своих возможностей и предпочтений.

Полезное видео

Как выделить углекислый газ для теплицы в домашних условиях смотрите на видео ниже:

Генераторы СО2 Юрия-TPV

Добрый день дорогие аквариумисты Пикабу. Не так давно в комментариях разгорелось обсуждения подачи СО2 в аквариум. Я сделал выводы что данная тема будет весьма интересна. Сегодня я расскажу в о генераторах СО2 на соде и лимонной кислоте. На мой взгляд, это самый простой, дешевый и безопасный способ попробовать подачу СО2 в аквариум. Брага не контролируема, может давать неприятный запах. Генератор СО2 на соде лишен этого недостатка. Кроме того, данный генератор можно остановить в любой момент и нет проблемы с регулировкой подачи газа. Автором этого генератора, на сколько я знаю, является некий Юрий-TPV. Рисунки переведенные мною в данном посте тоже принадлежат ему.

Итак, генератор Юрия-TPV имеет несколько «модификаций». Первая модификация, которую я опробовал на себе была, «клапанный генератор». Схема его работы приведена ниже.

На рисунке изображено две емкости. В левой емкости на дно налит раствор соды. В правой емкости на дно налит раствор лимонной кислоты. Обе емкости герметично закрыты и соединяются между собой шлангами. В шланги врезаны обратные клапана. Принцип работы довольно прост. В правой емкости создается избыточное давление. К примеру с помощью нажатия на бутылку. Обратный клапан на шланге подачи СО2 закрывается давлением. По шлангу опущенному в раствор СО2 через другой обратный клапан раствор выдавливается в емкость с содой. В емкости с содой идет реакция лимонной кислоты с содой и выделяется СО2. Давление в емкости с содой растет, подача лимонной кислоты прекращается. Когда давление в емкости с содой становится больше, чем давление в емкости с кислотой, СО2 по второму шлангу устремляется в емкость с кислотой. Давление в емкостях выравнивается. Далее мы начинаем отбирать газ из содовой емкости и подавать его в аквариум. Давление в емкости с содой падает и всё описанное мной повторяется.

Эта модель генератора считается самой надежной и устойчивой. На мой же взгляд у нее есть некоторые недостатки. Самый большей из них -это наличие клапанов. Нужны качественные клапана. Кроме того, через один из клапанов протекает раствор лимонной кислоты, имеющий поганое свойство кристаллизоваться. У меня были постоянные проблемы с выходом из строя клапанов. Кроме того, на рисунке не показан подрывной клапан, который на мой взгляд обязательно должен присутствовать в любом генераторе СО2 на соде.

Теперь рассмотрим вторую «модель» генератора Юрия-TPV. Так называемая бесклапанная. Она более популярна. О чём уж говорить, её даже продают предприимчивые китайцы. И причем за довольно большие деньги.

На рисунке изображено две емкости. В левой находится раствор соды, в правой раствор лимонной кислоты. Емкость с лимонной кислотой соединена с содовой шлангом. Принцип работы прост. Создаем избыточное давление в емкости с лимонной кислотой. Под давлением раствор лимонной кислоты перетекает в емкость с содой. Происходит реакция кислоты с содой и выделяется СО2. СО2 из-за избыточного давления в емкости с содой по тому же шлангу устремляется в емкость с кислотой. Давление в емкостях выравнивается. При отборе СО2 из емкости с содой процесс повторяется. Конструкция простая, но при малой подаче СО2 в аквариум может быть не стабильной. Кроме того, нужно стремиться к тому, что бы шланг соединяющий емкости был как можно короче. Еще эта система имеет склонность к саморазгону, то есть неконтролируемому росту давления. Что бы этого явления не было в шланг соединяющий емкости устанавливают дросселирующую иглу. Она призвана ограничить количество подаваемой кислоты. Опять же, на данной схеме отсутствует подрывной клапан.

Теперь стоит сказать несколько слов о сборке. Тут очень много вариантов. Я пробовал собирать на стеклянных банках с завинчивающимся крышками. Идея оказалась так себе. Эти крышки не держат давление. Дальше было много экспериментов с крышками от пластиковых бутылок. В начале для сборки я применял шланги от капельниц. Они вклеивались в пробки от бутылок с помощью супер клея и соды. Супер клей, который на основе цианоакрилата, имеет свойство моментально схватываться при контакте с содой. Она выступает в роли катализатора и наполнителя. Вскоре от этой идеи пришлось отказаться в виду того, что шланги от капельниц разъедало кислотой. Ночной бабах в тумбочке под аквариумом весьма не приятен. Кроме того, вся тумба была покрыта раствором. Отмывать его не очень то приятно. Потом была вклейка самодельных штуцеров и использование шланга от аквариумного компрессора. Это тот который с внутренним диаметром 4мм и наружным 6мм. Продается в любом зоомагазине. Этот шланг более стойкий, но сильно раздувается при давлении больше 2 атмосфер. И еще бытует мнение, что через него просачивается СО2. Тем ни менее я остановился именно на нем. От изготовления штуцеров я позднее тоже отказался. На одном из форумов я подглядел гениальную идею. В пробке сверлится отверстие диаметром 5мм. В это отверстие вставляется наш шланг. В шланг вставляется пластиковая трубка подходящего диаметра. Как вариант кусок палки от чупачупса или деталька от капельницы куда надевается игла. Данное соединение простое в изготовлении и ужасно надежное. Его я и рекомендую использовать. Ещё есть китайские крышки со штуцерами, но они оказались крайне не надежными. Далее если мы решили изготавливать клапанный генератор, то нам потребуются обратные клапана. Я заказывал из Китая. Подойдет не любой. Предется перебрать несколько штук. Для того чтобы выбрать клапан, нужно присосать его к языку, как в школе с колпачком от ручки баловались. Хороший клапан будет держаться. Другой вопрос, что таких хороших очень мало. Клапана лучше располагать внутри бутылки. Так с них не сорвет шланги. Но я всё же рекомендую использовать бесклапанный вариант. На рисунках присутствовали тройники. Я рекомендую от них отказаться сделав отдельный выход в пробке под шланг подачи СО2. Если же решите использовать тройники то их можно достать в магазине автозапчастей. Спросите тройник для шлангов системы омывателя. Стоят 10 рублей за штучку. Кстати, возможно имеет смысл попробовать использовать шланги системы омывателя в постройке генератора, но я этот вариант не проверял. Для регулирования количества газа подаваемого в аквариум нужно изготовить игольчатый клапан. Можно сделать его из зажигалки или купить за 300 рублей у Китайцев. Бутылку рекомендую брать на 0,5 литра. Не надо жадничать. У меня такая система работала на аквариум объемом 300 литров. Для расчета количества кислоты и соды можно использовать данный калькулятор: https://aquastatus.ru/download/file.php?id=15559

Это калькулятор разработал некий товарищ Slavkin, за что ему огромное спасибо. Я же обычно использовал такие пропорции: на 100 грамм лимонной кислоты 130 грамм соды. Оба реагента растворял в 200 граммах воды. Лимонная кислота лучше растворяется в горячей воде. И главное: Обязательно ставьте подрывной клапан на бутылку с лимонной кислотой. Иначе предётся отмывать тумбочку, если система начнет саморазгон. Проще всего в пробке просверлить дополнительное отверстие 5мм в него вставить маленький обрезок шланга и расклинить его носиком шприца на 5 мл. Поршень этого шприца выбивает примерно на двух атмосферах. Меньшие шприцы не расклинят шланг должным образом. Если поставить подрывной клапан на бутылке с содой, то вы потеряете всю лимонную кислоту. После сборки системы нужно ее запустить и опустить в ведро с водой. Таким образом вы убедитесь в отсутствии протечек. Если где то будут идти пузырьки, то это место нужно за герметизировать.

Далее приложу фотографию того барахла что у меня накопилось пока я игрался с генераторами СО2.

Тут мы видим крышки от бутылок с отверстиями, китайские крышки с штуцерами. Китайские крышки изготовлены из ужасного пластика и ломаются в самый не подходящий момент. Не советую с ними связываться. Далее тройники. Они могут пригодиться только если вы свяжетесь с китайским крышками. Проще просверлить отверстие под дополнительный шланг в обычной крышке. Обратные клапана. Тут два вида. Те что с красными потрошками значительно лучше. Из двух предложенных здесь для создания клапанной системы лучше выбрать их. В нижнем ряду игольчатые клапаны из зажигалок и китайский металлический. Сборка игольчатого клапан из зажигалки достойна отдельного поста. Может кто нибудь заморочится, ибо чукча не писатель. Далее капельница и втулки от капельниц для иглы. Так как палок от чупачупса у меня нет, я расклиниваю шланги в крышках с помощью вот этих втулок. Ну и распылитель СО2 из Китая. На мой взгляд подойдет только для очень маленького аквариума. Но о распылителях нужен отдельный пост.
Ну и пошаговые фотки как за пару минут слепить сие чудо (бесклапанный вариант):

В бутылку с голубой крышкой наливаем раствор лимонной кислоты, в бутылку с красной раствор соды. Открываем игольчатый клапан и выжимаем из содовой бутылки воздух. Закрываем клапан и нажимаем на кислотную бутылку. И собственно процесс пошел. Рекомендую запускать именно так. Так вы выгоните большую часть воздуха и на выходе СО2 пойдет чище. Теперь подаем СО2 в аквариум и решаем кучу новых проблем: самомесные удобрения, эффективные способы растворения СО2, освещение в аквариуме. И вишенка на торте, переход на баллонную систему СО2. Если кому то будет интересно постепенно расскажу как эти проблемы решал я.
Ну собственно удачи и не забудьте купить дропчекер. Не переборщите с СО2 и берегите своих рыб.

Ссылка на основную публикацию
