Трактор Т-40 – описание и характеристики

Все о тракторе Т-40 – описание, характеристики и возможности легендарного агрегата

Органично вставить ключ «тракторы» в текст, для того чтобы в будущем в размещенном тексте на сайте, по этому ключу можно было нажать и перейти на подробную статью по теме из ключа.

Наверняка, сегодня не найдется фермера, который бы не слышал о тракторе Т-40. Эта универсальная во всех смыслах сельскохозяйственная машина обрела высокий спрос практически с самого момента своего выхода. В число основных ее преимуществ входит высочайшая надежность, повышенная проходимость, маневренность и простота в повседневной эксплуатации. Это, в паре с невысокой стоимостью, сделало трактор Т-40 одним из наиболее популярных агрегатов среди жителей стран постсоветского пространства.

Устройство трактора Т-40 – конструктивные особенности агрегата

Даже с учетом наличия на современном рынке множества высокотехнологичной сельскохозяйственной техники, крайне тяжело представить себе более экономичный и производительный агрегат, чем трактор Т-40. Сегодня в аграрном секторе активно используется несколько модификаций этого трактора: Т-40 и Т-40М оборудованы задним приводом, а модели Т-40А, Т-40АН, Т-40АНМ, Т-40АМ и Т-40АП комплектуются полным приводом.

Все перечисленные модификации обладают практически одинаковыми конструкциями. Мотор трактора расположен на полураме, к которой жестко крепиться КПП. Между картером двигателя и полурамой предусмотрены эластичные прокладки, призванные гасить вибрацию от мотора.

В конструкцию каждого агрегата Т-40 входит модернизированная топливная система, которая отличается наличием высококачественного насоса подачи горючего и увеличенным карбюратором, внутренние стенки которого покрыты специальным хромированным покрытием. Еще одно преимущество топливной системы трактора т-40 – это ее простая конструкция, что позволяет быстро и качественно выполнить ремонт узла.

Коробка передач оборудована валами, размещенными в поперечном положении. Позади муфты сцепления находиться конический редуктор. Само сцепление обладает сдвоенной конструкцией, при этом, основная ее часть соединена с муфтой отбора мощности. В задней части муфты трактора Т-40 находиться блок управления бокового и заднего валов, а также приводной механизм.

Движение рулевой колонки агрегата передается на гидроусилитель руля посредством карданного вала. Это обеспечивает более точное управление и мгновенную реакцию агрегата на команды водителя. Генератор трактора Т-40 обладает конструкцией бесконтактной трехфазной электрической машины с односторонним электромагнитным возбуждением. В его устройство входят встроенные выпрямители, регулировка напряжения и высококачественная алюминиевая электропроводка.

Двигатель трактора Т-40

Обзор трактора Т-40 следует начать с его «сердца», а именно – двигателя. На трактора семейства Т-40 устанавливались различные варианты заводских моторов. Так, модели, оборудованные двигателями марки Д-37, отличаются округлыми формами капота, в то время как агрегаты, в чью комплектацию входит мотор марки Д-144, обладают капотами с прямоугольными формами.

Все используемые для комплектации тракторов Т-40 моторы относятся к классу дизельных 4-цилиндровых ДВС с диаметром цилиндров 10,5 см и ходом поршня 12 см. Для запуска в каждом двигателе предусмотрен пусковой бензиновый мотор марки ПД8 и электрический стартер.

Каждый из представленных для комплектации двигателей отличается скромным расходом горючего, выносливостью и высоким моторесурсом. Без сомнения, это и послужило одной из тех причин, по которым старая добрая «сороковка» и до ныне пользуется высоким спросом среди фермеров.

Трансмиссия сельскохозяйственной машины

Коробка передач трактора Т-40 относится к классу 4-ходовых реверсивных механизмов, оборудованных блокиратором. Дифференциал трансмиссии состоит из двух сателлитов и обладает закрытой конструкцией.

За переключение главной передачи отвечают цилиндрические прямозубые шестерни. Включение центральной передачи осуществляется посредством конических спиральных шестерней.

Гидросистема трактора Т-40

Производитель предусмотрел в конструкции высококачественный гидромеханический усилитель и трехзолотниковый 4-позиционный гидравлический распределитель, которые размещены на задней стенке блока аккумулятора.

Высота основного цилиндра составляет 9 см, а ход поршня – 20 см. Для перекачки масла в конструкции гидросистемы предусмотрен шестеренчатый насос, установленный перед двигателем трактора Т-40. Бак для заливания масла прикреплен к кронштейну гидравлического усилителя.

Механизм для установки навесного оборудования расположен в задней части трансмиссионного блока. Монтаж навесных приспособлений осуществляется посредством трехточечной конструкции. Для непрерывной циркуляции масла в конструкции гидросистемы установлены соединительные шланги.

Колеса агрегата

Задний мост трактора Т-40 с более крупными колесами оснащен жесткой подвеской, в то время как передний мост с меньшими колесами оборудован подвеской пружинного типа. На все 4 колеса надеты высококачественные шины с рисунком протектора типа «елочка».

Для тех или иных целей может быть выполнена модернизация трактора путем замены колес. Для этого на агрегат могут монтироваться задние колеса с меньшей шириной. Также есть возможность установки на трактор Т-40 сдвоенных колес. Для более безопасного передвижения по крутым склонам трактор можно оборудовать колесами «наизнанку» с ассиметричной дисковой плоскостью

Читайте также: Кормоуборочный комбайн КСК-100: технические характеристики, принцип работы и устройство, фото и видео

Кабина и интерьер

На трактора Т-40 монтируются одноместные закрытые кабины, изготовленные из прочных штампованных панелей. Панели соединены между собой посредством точечной сварки, а все места стыков обработаны специальным герметизирующим средством. Каждая заводская кабина на трактор Т-40 обладает повышенной безопасностью за счет наличия в ее конструкции специального трубчатого каркаса.

В число преимуществ кабины трактора входит большой радиус обзора. Стенки конструкции на 90 % состоят из стекла. Для очистки поверхности от грязи и воды на лобовом стекле предусмотрены стеклоочистители.

Устройство систем и механизмов

Кабина Т-40 (Т-40 АМ)

Рабочее место механизатора это кабина. Там расположены элементы управления сельхозагрегатом. На Т-40 предусмотрена установка одноместной кабины, обладающей закрытым типом.
В основе изготовления лежат штампованные панели, которые соединены сваркой. Безопасность обеспечивает специальный трубчатый каркас.

К отличиям кабины трактора относят остекленность, что позволяет вести обзор при работе. К недостаткам относят недостаточную шумоизоляцию, слабый штатный обогрев.

Двигатель

Первоначально трактор комплектовался двигателем Д 37 мощностью в 37,0 л. с. Впоследствии завод перешел на установку мощного дизеля Д-144 (50,0 л. с.).
Для запуска мотора применяется электрический стартер или пусковой бензиновый двигатель (пускач). Кроме уже указанных технических характеристик, двигатель трактора обладает:

расположение цилиндров – рядное (4 цилиндра);
охлаждение – воздушное;
наибольшее число оборотов – 1750 об/мин;
наименьшее – 800 об/мин;
объем моторного масла в двигателе – 11,0 л;
схема работы цилиндров – 1-3-4-2;
вес мотора для Т40:
вес с измененной схемой электрооборудования и стартером – 0,395 т,
вес с пусковым двигателем – 0,435 т.

К достоинствам двигателя трактора относят простоту конструкции за счет применения воздушного охлаждения, что упрощает ремонт в условиях сельских мастерских, но одновременно служит и источником следующих отрицательных моментов:

частый перегрев при длительной работе летом;
трудный запуск зимой.

Последний фактор механизаторы решали собственными силами устанавливая стартер на трактор вместо пускового агрегата.

Пусковое устройство это небольшой бензиновый двигатель, который в отличии от стартера требует большего обслуживания. Составляющими экономичной и надежной работы дизеля являются:

А. Исправность установленного на Т-40 топливного насоса (ТНВД) модели УТН-5 пучкового типа и правильность регулировки.

Б. Правильно выставленные зазоры в клапанах величиной в 0,3 мм, что достигается соответствующей регулировкой при проведении ТО трактора.

Как правильно отрегулировать клапана, подробно описано в соответствующих инструкциях к трактору, важным моментом является порядок регулировки, соответствующий схеме работы цилиндров дизеля.

Регулировка клапанов на тракторе в соответствии с установленным регламентом проводится через каждые 480 часов работы мотора.

Трансмиссия и ходовая часть

Примененная на тракторе механическая схема трансмиссии состоит из следующих агрегатов:

муфта сцепления;
МКПП;
ходоуменьшитель;
боковой ВОМ;
задний ВОМ.

Необходимо соблюдать технологическую скорость для выполнения операции, где составляющей правильной работы является регулировка сцепления Т-40.

Обеспечивается соответствующей регулировкой лапок корзины сцепления и исправностью диска сцепления.

Если отрегулировать лапки сцепления механизатор может самостоятельно, то при деформации диска необходим ремонт связанный его заменой на новый.

Кроме указанных операций соблюдают регламент и описание операций по выполнению технического обслуживания элементов трансмиссии.

Ходовая конструкция трактора выполнена в форме тележки, где основными агрегатами являются:

передний мост;
задний ведущий мост;
полурамный остров;
колеса.

Использование только заднего привода осложняло управление трактором на тяжелых и влажных грунтах, для улучшения управления и проходимости, механизаторы самостоятельно проводили модернизацию, которая связана с установкой ведущего переднего моста.

Переделка улучшила проходимость трактора, что агрегатировала его с большим числом дополнительного оборудования, с бульдозерным отвалом.

Установка отвала позволяла использовать Т-40 вместо трактора Т-130, для расчистки зимних дорог и выполнения ряда земляных работ.

Трактор Т-40 – технические характеристики

Не последнюю роль в огромном спросе на тракторы Т-40 сыграли их отличные технические характеристики.

Они включают:

мощность – 40 л. с.;
объем рабочего цилиндра – 4,15 л;
расход горючего при максимальных нагрузках – 248 г/кВт ч;
количество скоростей – 7 передних/7 задних;
клиренс – 50 см:
масса вместе с кабиной – 2,36 т.

Размеры трактора достаточно скромные: длина агрегата составляет 3,66, ширина – 1,62, а высота – 2,17 м. Небольшие габариты позволяют активно пользоваться трактором на небольших по площади участках.

Особенности и достоинства Т-40

К конструкционным особенностям и параметрам относят:

наличие полурамы;
переднемоторная компоновка;
удачная схема трансмиссии;
экономичность;
надежность;
ремонтопригодность

Особенности трактора позволили создать ряд востребованных модификаций:

40 АМ – полноприводный вариант;
41 АН – полноприводная версия, уменьшенная по высоте, а также с пониженным агропросветом для эксплуатации на земельных склонах;
50 А – одноковшовый погрузчик;
40 АП – полноприводный вариант для ЖКХ.

Преимущества и недостатки трактора Т-40

Как и любые другие тракторы, сельскохозяйственный агрегат Т-40 обладает своими плюсами и минусами.

В число основных преимуществ сельскохозяйственной машины входит:

высочайшая устойчивость и проходимость, независимо от типа грунта;
высокая маневренности при любой скорости передвижения;
свободный доступ к функционалу, расположенному в задней части трактора;
легкость в управлении;
универсальность, которая заключается в возможности использовать для работы с агрегатом любой тип навесных приспособлений;
долговечность и высокая надежность трактора;
запчасти и механизмы для замены можно найти практически в любом магазине или на рынке;
наличие гидравлического усилителя руля.

Недостатков у трактора Т-40 на порядок меньше. Среди них эксперты выделяют:

плохо продуманная система охлаждения двигателя трактора – из-за этого мотор очень быстро нагревается в жаркую погоду. Исправить этот заводской недочет поможет модернизация агрегата своими руками;
плохой запуск мотора в холодную погоду;
в кабине водителя не предусмотрен подогрев и кондиционер, что плохо сказывается на комфортабельности при работе в холодную и знойную погоду.

Несмотря на наличие определенного количества недостатков, трактор Т-40 входит в число наиболее популярных агрегатов на территории стран постсоветского пространства. Отзывы владельцев трактора свидетельствуют о его высокой производительности независимо от типа выполняемых им работ.

Навесное оборудование для трактора Т-40

Инструкция по эксплуатации трактора утверждает, что агрегат можно использовать с разными видами навесного оборудования. Приспособления на трактор Т-40 включают:

задний кун – для загрузки грузовых автомобилей. При необходимости погрузчик может быть установлен и в передней части трактора Т-40;
отвал – для выравнивания территории, расчистки мусора и снега;
лопата – позволяет расчистить от снега небольшие по площади территории;
фреза – необходима в хозяйстве для обработки участка от крупных сорняков;
лебедка – дает возможность вытащить из ямы или болота застрявшее там транспортное средство. При этом вес последнего не должен превышать 3 т;
ковш – необходим для разрушения непригодных для использования зданий и расчистки мусора;
плуг –предназначен для вспашки грунтов, в том числе, целины;
борона – позволяет сделать борозды для дальнейшей высадки в огород клубневых культур;
сеялка – используется вместе с трактором для посева семенных культур;
прицеп – позволяет трактору перевозить урожай и инвентарь, общим весом до 1 т;
опрыскиватель –необходим для обработки выращиваемых культур средствами от вредителей;
тюковальщик – дает возможность быстро собрать с огорода солому и расфасовать ее в удобные для перевозки и хранения тюки.

Устанавливать на трактор можно не только заводское, но и самодельное навесное оборудование. Все эти навесные приспособления делают работу трактора Т-40 более продуктивной, а сам агрегат – по-настоящему универсальной сельскохозяйственной машиной.

Эксплуатационные параметры

Технические характеристики Т 40 остаются уникальными на протяжении многих лет. Они позволяют использовать технику для выполнения многих функций.

Обязательно почитайте: Мощность двигателя МТЗ 80 и другие технические характеристики

Параметр	Единица измерения	Величина
Вес трактора Т 40	тонн	2.2-2.7
Габариты трактора Т 40:
длина	метр	3.7
высота	метр	2.4
ширина	метр	1.65
Ширина колесной регулируемой колеи	метр	1.2-1.8
Наличие передач (вперед/назад)	шт	7/7
Скорость движения:
минимальная	км/ч	1.6
максимальная	км/ч	30
Высота дорожного просвета	метр	0.5

Разница в массе трактора составляет 0.5 тонны. Сколько весит трактор Т 40, зависит от его модификации и модели двигателя.

Двигатель и топливный расход

Длительное время на сороковку монтировался двигатель Д 37. Более поздние модели трактора оборудованы мотором Д 144. Оба силовых агрегата дизельные, четырехцилиндровые с воздушным охлаждением. Чтобы понять разницу, необходимо рассмотреть характеристики каждого из них.

Параметр	Единица измерения	Величина
Параметр	Единица измерения	Д 37	Д 144
Мощность	л.с.	37	50
Мощность	кВт	27.2	36.8
Частота оборотов коленчатого вала	об/мин	1500	1800
Диаметр цилиндров	см	10.5
Глубина хода поршней	см	12.0
Объем	куб.л.	4.15
Наибольший крутящий момент	Нм	192	205
Наибольший крутящий момент	кгс.м	19.8	20.8
Расход топлива	грамм/кВт	240	245
литра/час.л.с.	7.0	7.5
Вес	кг	370	390

Сравнительная таблица показывает, что мощность двигателя Т 40 поздней модификации немного больше. При этом, объем двигателя Т 40 для старых и новых моделей одинаков. Вес двигателя Т 40 колеблется в зависимости от навесного оборудования. Способ запуска двигателей — электрический стартер, для последних моделей — пусковой бензиновый двигатель ПДВ-8. Устройство двигателя Т 40 включает: топливную и масляную системы, топливную аппаратуру, систему трубопроводов, кривошипно-шатунный и распределительный механизмы, пусковое устройство, шкив для вентилятора. Из навесного оборудования на двигателе располагается пусковой стартер, генератор, воздухоочиститель, масляный фильтр. Моторы Д 37 и Д 144 устанавливались на определенные модели, которые имели свое назначение.

Трактор Т-40: технические характеристики и целевое назначение

Т-40 – трактор на колесном ходу, предназначенный для эксплуатации в сельскохозяйственной и дорожной сфере. Тяговый класс 0,9.

Производитель – Липецкий тракторный завод. Период выпуска – 1961-1995 год. Сейчас трактора сняты с производства, но по-прежнему находятся в эксплуатации.
Причины долгого срока службы – долговечность конструкции, универсальность и оптимальные условия для ремонта: все запасные части доступны.

Общие характеристики Т-40

Назначение:

пахота;
обработка полевых культур;
кошение;
уборка сена, стогование;
расчистка снега;
бульдозерные и транспортные работы.

Эксплуатационные особенности:

высокая проходимость;
хорошая маневренность (благодаря реверсивной трансмиссии весь функционал машины доступен на заднем ходу);
регулируемая колея и просвет;
два вала отбора мощности;
различные варианты установки колес в зависимости от конкретного назначения.

Технические характеристики и конструкция

Мощность: 37 и 50 л.с.

Диапазон скоростей: 1,6 – 27 км в час.

Конструктивная масса: 2,3-2,6 т.

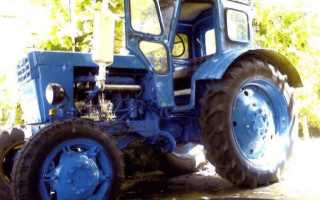

Фото трактора т-40

Число передач на переднем и заднем ходу: 7.

Тяговое усилие:

1 передача – 1100;
2-я – 990;
3-я – 800;
4-я – 640.

Габариты базовой модели:

Длина – 366 см;
Ширина – не более 210;
Высота – не более 253 см.

Двигатель

Производство – Владимирский тракторный завод.

Базовая версия машины (Т-40 оснащена) двигателем Д-37 (производительность – 37 л.с., 27 кВт). Ее аналог Т-40М имеет двигатель Д-144 (50 л.с., 37 кВт).

Тип: дизельный
Количество цилиндров: 4
Объем: 4,15 л
Диаметр цилиндра: 10,5 см
Ход поршня: 12,0 см
Частота: 1500 (37) и 1800 (50) об. в минуту
Крутящий момент: 192 и 205
Удельный расход при экспл. мощности: не более 246/248 граммов на киловатт-час
Запуск: электростартер, бензиновый ПД8
Тип охлаждения: воздушный

Что же касается расхода топлива, то все зависит от нагрузки на двигатель, а также от того, какие работы трактор выполняет. Так, например, номинальная норма составляет 7,2 км./час.

Устройство

На полураме размещен мотор, жестко соединенный с коробкой передач, имеется и задний мост. Полурама соединена с картером дизеля эластичными прокладками. Является несущей частью конструкции и выполняет функцию амортизатора при движении по неровной местности.

Конический редуктор размещен за муфтой сцепления, валы КПП расположены поперечно. Муфта сдвоенная: главная совмещена с муфтой отбора мощности. Сзади располагаются привод и блок управления обоих валов (заднего и бокового).

Валы могут работать и синхронно, и независимо.

Рулевая колонка трактора при помощи карданного вала на гидроуселитель руля с рулевого колеса через сошку передает движение и тем самым обеспечивает поворот направляющих в нужном направлении.
Генератор т-40 выполнен по типу трехфазной бесконтактной электромашины. Имеет одностороннее электромагнитное возбуждение, регуляторы напряжения и встроенные выпрямители.

Трансмиссия

коробка передач – четырехходовая, 8 скоростей, реверс, блокиратор. Расположение валов поперечное;
дифференциал – закрытый, двухсателлитный с принудительной блокировкой;
переключение передач;
главная передача: шестерни прямозубые цилиндрические;
центральная: шестерни спиральные конические.

Допускается установка ходоуменьшителя (если скорость работы трактора намного ниже скорости его движения).

Гидросистема

Гидравлика трактора т-40 имеет следующие характеристики:

Гидроусилитель гидромеханический.
Гидрораспределитель четырехпозиционный трехзолотниковый. Размещение на задней стенке аккумуляторного блока.
Основной цилиндр 9 см. Ход поршня до 20 см, регулировка гидромеханическая.
Выносной цилиндр 5,5-7,5 см.
Масляный насос шестеренный. Размещение перед дизелем.
Гидробак. Размещен на кронштейне гидроусилителя.
Механизм навески – задняя часть блока трансмиссии.
Подсоединение сельхозорудий – трехточечное.
Соединительные шланги.

Колеса

У больших задних колес жесткая подвеска, у передних (с малым диаметром) – пружинная. Протектор на резине — «елочка».

Варианты установки колес:

задние с меньшей шириной;
удвоенные;
«наизнанку», асимметричная дисковая плоскость (при большой крутизне склона).

Силовая установка

Двигатель трактора имеет относительно простую конструкцию. Силовая установка расположена на полураме, которая жестко соединена с картером. Комплектующий агрегат имеет четырехтактное дизельное исполнение. Двигатель оснащается четырьмя цилиндрами.

В зависимости от модификации Т-40 может комплектоваться двигателем Д-37 или Д-144, номинальный силовой потенциал которых составляет 37 и 50 л.с. соответственно. Запуск установки осуществляется посредством электрического стартера.

Такой двигатель с опцией воздушного охлаждения не имеет блока-картера. Его цилиндры имеют съемное исполнение. Наличие радиаторных ребер способствует улучшению теплоотводности.

Цилиндры двигателя расположены в ряд. Тепловые нагрузки на масло такого мотора несколько выше, чем в автомобильной вариации устройства, поэтому возникает необходимость в его качественном охлаждении. Следует заметить, что с такой задачей конструкторы справились не очень хорошо.

Наличие специальных радиаторов масляного типа позволяет дополнительно охлаждать силовую работу, благодаря чему можно говорить об эффективности работы двигателя в любых условиях.

Достоинства и недостатки трактора Т-40

Плюсы:

Высокая проходимость на любом грунте.
Легкость маневрирования на любой скорости.
Весь функционал трактора доступен на заднем ходу.
Легкость управления.
Универсальность: возможность комплектации навесным оборудованием для машин других типов (Т-25, «Беларусь»).
Отсутствие проблем с запчастями и техническим обслуживанием.
Надежность, долговечность.
Рулевое управление трактора оснащено гидроусилителем руля.

Трактор т-40 с навесным оборудованием

Минусы

Основной недостаток трактора – воздушное охлаждение мотора. Из-за него возникают эксплуатационные сложности:

Охлаждение недостаточно эффективно в жару.
Осложнен прогрев двигателя перед запуском в зимний период.
Отсутствие подогрева и кондиционирования в водительской кабине, из-за чего работа в жару и в холод становится некомфортной.

Модификации

С двигателем Д-37

У базовой модели задний привод. Ее модификации выполнены с полным приводом:

Т-40А – наличие переднего моста. Передний привод подключается автоматически в соответствии с условиями движения;
Т-40АН – трактор адаптирован для работы на крутом склоне, высота и дорожный просвет меньше базовой версии;
Т-50А – промышленная модификация, адаптирована под одноковшовый погрузчик.

С двигателем Д-144

У Т-40М задний привод, у модификаций – полный:

Т-40АМ – отличие от Т-40М – передний мост с приводом;
Т-40АНМ – мощный аналог Т-40АН: уменьшенный дорожный просвет для работы на крутом склоне (до 20 градусов), меньшая высота, большая устойчивость;
Т-40АП – промышленная модель, адаптирована для работы с дорожной техникой.

Регулировка клапанов

Газораспределительный механизм у двигателя трактора Т-40 время от времени нуждается в проверке и максимально точной регулировке клапанов, которая обычно выполняется не в ремонтном, а в рабочем порядке самим оператором машины. По техническим правилам подобная регулировка должна проходить каждые 480 ч работы трактора (то есть не реже чем через 20 суток).

Двигатель Т-40 имеет стандартно 4 клапана – два выпускных и два впускных для запуска в цилиндры свежего воздуха, выпуска отработанных газов и защиты камеры сгорания. Для двигателей Д-36, Д-37 они имеют тарелки разных диаметров – выпускные на 4 мм меньше. Клапаны приводятся в действие посредством бокового усилия коромысел на их стержни. Именно в отладке величины зазора между бойками коромысел и клапанными стержнями, а также в обеспечении наиболее плотного прилегания клапанов к сёдлам и заключается регулировка этого механизма:

Если зазор между клапанами и коромыслом маловат, то может происходить нежелательная утечка газа,
Если это расстояние велико, то это может стать причиной стука и быстрого износа деталей.

Регулировку клапанов необходимо проводить на холодном двигателе и в том же порядке, в каком он работает: сначала 1-ый клапан, затем 3-й, 4-й и 2-ой.

На шкиве привода устанавливается положение поршня первого из цилиндров двигателя в конечное положение сжатия до закрытия впускного и выпускного клапанов.
Снимается клин заднего кардана. Это можно сделать, если переместить вал с поворотом руля на себя, тогда кардан легко отводится в сторону.
Ослабляется контргайка у регулировочного винта коромысла.
Проверяется величина зазора специальным щупом. В идеальном случае при холодном двигателе она должна составлять ровно 0,3 мм.
Регулируется величина зазора путем изменения степени завинченности винта (закручивая его сильнее либо ослабляя).
Снова проводится контроль величины посредством щупа.
При удовлетворительных контрольных данных устанавливается обратно и затягивается контргайка.

После проведенных действий и при умеренной работе двигателя герметичность клапанов может сохраняться достаточное время для продолжительной работы без настройки.

На видео трактор т-40АМ в работе:

Трактор Т-40: устройство и технические характеристики

С 1961 по 1995 года из производственного цеха тракторного завода в Липецке выпущено больше одного миллиона машин Т-40. Сороковка – так его окрестили те, кто эксплуатировал надежный и эффективный агрегат. Популярность среди советских предприятий машина заслужила за удачную конструкцию и технические характеристики. Место Т-40 как родоначальника агротехники определилось еще на этапе проектирования. Но бесценный опыт, сопровождавший конструкторов ЛТЗ целых 34 года, кроме легенды тракторостроения, оставил десятки тысяч работоспособных агрегатов, используемых и сегодня на полях родины.

Трактор Т-40: рождение легенды

Как многие предприятия по изготовлению сельскохозяйственной техники ЛТЗ шел к производственному успеху довольно долго. Даже несмотря на то, что для обеспечения эвакуированных в Липецк мощностей Станкостроя в 1943 с фронта отзывались лучшие инженерные и конструкторские кадры. Оборонное задание по созданию пропашного агрегата на гусеничном ходу выполнялось без малейшего сомнения. Первая серия тракторов КД-35, далеких от совершенства, била рекорды производства.

Эти машины поступали во все совхозы страны уже в 1944 году. А до начала 60-х количество выпускаемых единиц превысило 113 тысяч. Затем произошел новый виток в истории завода – изготовление колесной тракторной продукции. Двубрусная рама, сзади расположенный мотор, самоходное шасси воплотились в Т-30. Серия стартовала в 60-м. Т-35 появился в этом же году, но с более сильным двигателем. Универсально-пропашной агрегат Т-40 вышел в свет в 61-ом году. Малоизвестный факт, что прототипом сороковки стал Т-25. Но это был не Владимирец. Технические тесты сороковки же показали надежность и превосходство над другими тракторами. Испытания проводились в70-ом году. В те же годы Лейпциг и Маркклеерберг принимали машину на выставках.

Технические характеристики Т-40

Вес конструкции трактора составляет от 2,3 до 2,6 тонны.

Предельная скорость 27 км/ч. Минимальная рабочая – 1,6 км/ч.
Трансмиссия 7/7 передач. Половина вперед, половина назад.
Грузоподъемность 900 кг.
Размеры 3,66х1,62х2,1 м.
Диапазон регулируемой колеи составляет от 1,2 до 1,8 м.
Агротехнический просвет 50 см.

Двигатель

Силовая установка Т-40 – это мотор производства ВТЗ. В базовой комплектации машина оснащалась движком Д-37 на 37 лошадиных сил. Другая модель Т-40М оборудовалась дизельным двигателем. Мощность Д-144 составляла 50 сил. Они оба имели четыре цилиндра и воздушное охлаждение, а также являлись четырехтактными. Конструкция со съемными цилиндрами в рядном исполнении была лишена блок-картера. Хотя дополнительному теплоотводу способствовали радиаторные ребра. В сильную жару воздушный радиатор не справлялся, поэтому для масляного охлаждения устанавливали отдельное устройство. Значения температуры показывал приборный датчик. Зимой же дополнительным радиатором не пользовались. Это единственный недостаток в эксплуатации двигателя. Запуск на электрическом стартере преобладал над бензиновым пусковым двигателем ПД-8. Хотя применялись оба варианта.

Коробка передач

Четрыехходовая трансмиссия на восемь скоростей с одной замедленной передачей была на механике. Реверс увеличивал маневренность и производительность трактора. Поперек установленные валы укорачивали размеры трансмиссии. Что позволяло уменьшить размеры машины, совместив трансмиссию с задним мостом. Передок коробки передач соединен со сцеплением и приспособлениями управления. Задняя стена оснащалась рычажными крепежами для навеса и удлинителем ВОМ. С боков прикреплялись рукава тормозов. Наверху трансмиссии находились реверс, дифференциал, рычаги переключения скоростей.

Ходовая часть

Задача переднего с задним мостов заключается в опоре машины. Сменой направления движения посредством руля отвечает ось спереди. А задняя, принимая нагрузку, откликается крутящему моменту мотора движением вперед либо назад. Иногда условия эксплуатации требуют увеличить сцепную массу колес. Для этого на них крепятся грузы. В зависимости от выполняемых работ и навесного оборудования рабочее давление в колесах составляет от 0,1 до 0,14 МПа. Установка шасси наизнанку расширяет колею. И также возможна регулировка агротехнического просвета с 50 до 65 см.

Рулевое управление

Гидроусилитель руля или ГУР – это особенность линейки тракторов Т-40. Карданные валы через рулевую колонку передают сигнал на гидравлический усилитель. Он, в свою очередь, сообщает полезное действие сошкам. Тем самым колеса направляют трактор вправо или влево.

Кабина Т-40

Фюзеляж кабины закрытого типа для одного водителя состоит из панелей и трубного каркаса. Последний защищает оператора в случае аварии. Обзора хватает для любых сельскохозяйственных работ. К тому же на стекле оборудован очиститель. Фанерная крыша обшита заменителем кожи. Освещение в кабине создает светильник. К дополнительным приборам относятся вентилятор и крепеж для термоса. Перед водителем располагается приборная панель с элементами управления, включая гидравлику. Хотя, как сказано выше, реверс, переключение скоростей, дифференциал, а также ВОМ располагаются на полу. Тормозная педаль двойная, но соединена планкой. За контроль систем трактора отвечают датчики:

Аккумуляторного заряда.
Масляного давления.
Температуры масла.
Воздушного давления.

Главное, в кабине Т-40 – это удобное расположение рычагов, педалей и руля.

Навесное оборудование для трактора Т-40

За навесные орудия, устанавливаемые сзади трактора, отвечает центральная тяга и две продольные тяги на шарнирном механизме. Кривошип и валовые рычаги играют соединительную роль. Первый соединяет гидроцилиндр, а вторые – посредством раскосов продольные тяги. Центральная же тяга регулирует положение гидроцилиндра, который манипулирует прицепным оборудованием вверх либо вниз. Помимо приспособлений, обрабатываемых землю, на Т-40 монтируются кормозаготовочные устройства. Грузоподъемность погрузчика, устанавливаемого на задний навес, составляет не более 800 кг.

Модификации трактора Т–40

Целью модернизации сороковки становилось расширение функциональности. Изменения, внесенные за производственный цикл, делились на две категории:

Первая относится к машине с силовым агрегатом Д-37:

Т-40А. Отличие от оригинала – это полноприводная ходовая часть. Таким образом, распространение трактор получил среди дорожных служб.
Т-40АН. Тот же полный привод. Но за счет уменьшения агротехнического просвета появилась возможность эксплуатации на крутых участках местности.
Т-50А. Промышленный образец, предполагающий использование навесного погрузчика.

Т-40М. Оснащен приводом сзади.
Т-40АМ. Колесная схема 4х4 в комплекте.
Т-40АНМ. Эксплуатировался на крутизне. Аналог Т-40АН.
Т-40АП. Модель для коммунальной инфраструктуры с установкой специального оборудования.

Опыт эксплуатации Т-40: достоинства и недостатки

Проходимость.
Надежность.
Полифункциональность.
Маневренность.
Эксплуатационные возможности на ограниченной площади и междурядье.
Гидроусилитель руля.
Дополнительное оснащение погрузчиком.

Охлаждение подводит в жару.
А зимой подводит пусковой двигатель.

Поэтому многие трактористы дорабатывают обшивку кабины для всесезонного использования. Самостоятельно решается вопрос охлаждения мотора путем смены масляного радиатора на более объемный. Крепится апгрейд обычно справа на двигателе, а качестве вентилятора используется подходящее устройство. Желательно импортное. Масло поступает посредством стандартных шлангов от гидравлической системы. Дополнительная конструкция является откидной, что не препятствует доступу к мотору. Отопление операторской предполагает два варианта:

Масляный радиатор.
Выхлопные газы.

Золото на европейских выставках неоднократно подтверждалось в реальных условиях эксплуатации вплоть до конца производства. Хотя Т-40 и сегодня конкурирует современными тракторами. Драгоценный опыт, накопленный при создании и модернизации Т-40, воплотился в модель ЛТЗ-60. Сегодня сороковка встречается на полях России и ближнего зарубежья. Стоимость машины доходит до 250 тысяч рублей. Но это зависит от дополнительных навесных орудий и требуемых доработок.

Все о тракторе Т-40 – описание, характеристики и возможности легендарного агрегата

Устройство трактора Т-40 – конструктивные особенности агрегата

Двигатель трактора Т-40

Трансмиссия сельскохозяйственной машины

Гидросистема трактора Т-40

Колеса агрегата

Кабина и интерьер

Трактор Т-40 – технические характеристики

Не последнюю роль в огромном спросе на тракторы Т-40 сыграли их отличные технические характеристики.

Они включают:

мощность – 40 л. с.;
объем рабочего цилиндра – 4,15 л;
расход горючего при максимальных нагрузках – 248 г/кВт ч;
количество скоростей – 7 передних/7 задних;
клиренс – 50 см:
масса вместе с кабиной – 2,36 т.

Преимущества и недостатки трактора Т-40

Как и любые другие тракторы, сельскохозяйственный агрегат Т-40 обладает своими плюсами и минусами.

В число основных преимуществ сельскохозяйственной машины входит:

высочайшая устойчивость и проходимость, независимо от типа грунта;
высокая маневренности при любой скорости передвижения;
свободный доступ к функционалу, расположенному в задней части трактора;
легкость в управлении;
универсальность, которая заключается в возможности использовать для работы с агрегатом любой тип навесных приспособлений;
долговечность и высокая надежность трактора;
запчасти и механизмы для замены можно найти практически в любом магазине или на рынке;
наличие гидравлического усилителя руля.

Недостатков у трактора Т-40 на порядок меньше. Среди них эксперты выделяют:

плохо продуманная система охлаждения двигателя трактора – из-за этого мотор очень быстро нагревается в жаркую погоду. Исправить этот заводской недочет поможет модернизация агрегата своими руками;
плохой запуск мотора в холодную погоду;
в кабине водителя не предусмотрен подогрев и кондиционер, что плохо сказывается на комфортабельности при работе в холодную и знойную погоду.

Навесное оборудование для трактора Т-40

задний кун – для загрузки грузовых автомобилей. При необходимости погрузчик может быть установлен и в передней части трактора Т-40;
отвал – для выравнивания территории, расчистки мусора и снега;
лопата – позволяет расчистить от снега небольшие по площади территории;
фреза – необходима в хозяйстве для обработки участка от крупных сорняков;
лебедка – дает возможность вытащить из ямы или болота застрявшее там транспортное средство. При этом вес последнего не должен превышать 3 т;
ковш – необходим для разрушения непригодных для использования зданий и расчистки мусора;
плуг –предназначен для вспашки грунтов, в том числе, целины;
борона – позволяет сделать борозды для дальнейшей высадки в огород клубневых культур;
сеялка – используется вместе с трактором для посева семенных культур;
прицеп – позволяет трактору перевозить урожай и инвентарь, общим весом до 1 т;
опрыскиватель –необходим для обработки выращиваемых культур средствами от вредителей;
тюковальщик – дает возможность быстро собрать с огорода солому и расфасовать ее в удобные для перевозки и хранения тюки.

Трактор Т 40 АМ технические характеристики

Т-40 АМ – советский трактор легкого класса, разработанный специально для сельскохозяйственных нужд. Машина предназначена для людей рабочих профессий, которые в СССР считались самыми престижными. Машина дебютировала в 1961 году и, по сути, стала основоположником целого модельного семейства легких тракторов, которые выпускались последующие годы сотрудниками Липецкого тракторного завода. При создании данной модели советские инженеры получили колоссальный опыт. В тракторе использованы передовые технологии того времени. Благодаря этому машина оставалась востребованной на протяжении десятилетий, вплоть до 1995 года. Более того, модель Т-40 АМ до сих пор работает в сельском хозяйстве, и пользуется устойчивым спросом на поддержанном рынке. Для своего времени это был отличный трактор с простой конструкцией и хорошими грузовыми возможностями. Рассмотрим достоинства и характеристики данной модели.

Навигация по статье

Описание и назначение

Т-40 успешно прошел заводские испытания в 1970 году, а также становился лауреатом престижных наград на европейских выставках, проходивших с 1966 по 1970 годы на территории Германии. Машина приспособлена для любых сельскохозяйственных работ, включая окучивание грунта, вспахивание, боронование и рыхление почвы, а также культивация, посев и уборка зерновых и овощных культур, а также обработка твердых зеленных земель буксирование, погрузка и разгрузка прицепов. Помимо того, техника была востребована в коммунальном хозяйстве, а также использовалась на строительных площадках. Машина уверенно справляется с дорожно-монтажными работами, уборкой территорий от мусора и снега. Трактор способен осуществлять широкий спектр задач благодаря поддержке разнообразных навесных орудий, в том числе и широкозахватного оборудования.

Краткие характеристики трактора Т 40 АМ

Тип двигателя – дизельный Д-144
Мощность – 50 лошадиных сил
Максимальная скорость – 27 км/час
Коробка передач – механическая, с 7 передними и 7 задними передачами
Тяговый класс – 0,9 т. с.
Размеры трактора, мм: Длина – 3660, Ширина – 1620, Высота – 2100
Дорожный просвет – 500 мм
Параметры колеи – 1200-1800 мм.

Особенности устройства и эксплуатации техники

Машина получила моторную гамму, состоящую из двух силовых установок, разработанных владимирским тракторным заводом. Так, речь идет о дизельном моторе Д-37 мощностью 37 сил, который входит в базовую комплектацию. Усовершенствованная версия Т-40АМ получила 50-сильный агрегат Д-144. Обратим внимание, что оба мотора имеют четырехтактную четырехцилиндровую компоновку с воздушным охлаждением и рядным расположением цилиндров. Кстати, цилиндры имеют радиаторные ребра, чтобы лучше отводить тепло. Блок-стартер отсутствует, что позволило упростить конструкцию и повысить ремонтопригодность. Кроме того, важным элементом конструкции мотора является масляный радиатор, который служил дополнением к основному воздушному охлаждению, которого в жаркую погоду было недостаточно. Зимой радиатор отключали за ненадобностью, а летом снова включали. Контроль за температурой осуществляется с помощью приборного датчика.
Трактор Т-40 АМ получил примитивную коробку передач с 7 передними и 7 задними скоростями. Наличие реверса улучшило маневренность и уменьшило радиус разворота. Отличительная черта трансмиссии того времени – поперечное расположение валов. Благодаря этому конструкцию удалось сделать короче, и скомпоновать все элементы КПП в едином корпусе, вместе с механизмами заднего моста. Безусловно, это благоприятно сказалось на компактных габаритах трактора. В верхней части коробки передач расположены рычаги и переключатели, отвечающие за управление передачами, дифференциалом и реверсом. На задней стенке КПП размещены рычаги навесного устройства, а также вал отбора мощности.
Т-40 АМ – классический полноприводный трактор, у которого в качестве опоры выступают передний и задний мосты, однако передний является поворотным, и соединен с рулевой колонкой – это стандартная автомобильная схема. Главным преимуществом являются, конечно же, задние и передние колеса, которые преобразуют крутящий момент, которые переходит от двигателя через коробку передач. Для повышения устойчивости колеса можно оснастить дополнительными грузами. Это позволит увеличить сцепные свойства и массу трактора – например, во время работы с тяжелыми грузами или рыхлением слишком твердой почвы. У каждой из шин давление должно составлять в пределах 0,14 Мпа, в зависимости от типа выполняемых задач. Как вариант, колеса можно установить «наизнанку», и тем самым расширить колею, что очень удобно в процессе работы на крутых склонах. Колею можно регулировать в пределах 1200-1800 мм. Максимальный дорожный просвет составляет 650 мм.
Т-40 АМ имеет относительно инновационное по меркам 1960-ых рулевое управление с гидроусилителем. Сигнал от колес на рулевую колонку передается с помощью карданного вала, в то время как ГУР посылает усилие так называемым сошкам, обеспечивая при этом нужное усилие на руле при повороте в левую или правую сторону.
Трактор Т-40 АМ получил одноместную кабину закрытого типа. Кузовные панели соединены между собой методом точечной сварки. Трубчатый каркас призван защитить водителя в случае опрокидывания трактора. Неплохую обзорность обеспечивает широкая площадь остекления. При выпадении осадков можно воспользоваться стеклоочистителем лобового стекла. С целью удешевления конструкции крыша кабины изготовлена из дерева и обшита материалом под кожу. В правой части установлен осветительный плафон. Кроме того, кабина оборудована вентилятором и специальным креплением для термоса. Что касается органов управления, они имеют классическое расположение, и размещены перед трактористом. Например, переключатели реверса, выбора передач и включения вала отбора мощности – находятся под рулевой колонкой. В правой части рулевой колонки расположен рычаг гидравлической системы. Педали газа и тормоза расположены эргономично. Тормоза – раздельного типа, соединенные планкой. В панель приборов с левой стороны вмонтированы датчики контроля за давлением и температурой масла, а также оставшимся зарядом аккумуляторной батареи и давлением воздуха. В целом, все находится под рукой.
Грузоподъемность задней навески превышает 600 кг, что является нормой для такого класса машин. Для прочности задней навески ее конструкция усилена шарнирным механизмом с двумя продольными тягами, а также гидроцилиндром. По сути, гидроцилиндр приводит в действие прицепное оборудование, которое можно подымать и опускать. Положение навески настраивается с помощью раскосов и центральной тяги. При необходимости грузоподъемность можно повысить до 800 кг. В качестве опции предусмотрена установка широкозахватных орудий для повышения скорости выполнения работ.
Трактор Т-40 получил следующие модификации:

Т-40А – данная версия конструктивно идентична базовому трактору, и отличается полноприводной компоновкой.
Т-40АН – полноприводный трактор с уменьшенным клиренсом. Такая версия предназначена работы на крутых склонах
Т-50А – трактор с навесным погрузчиком, предназначенный для эксплуатации в промышленности
Т-40АМ – полноприводный трактор с более мощным 50-сильным мотором. В остальном данная модификация конструктивно идентична базовой версии.

Простота эксплуатации и отсутствие сложных технических инноваций сделали трактор Т-40 АМ очень популярным и востребованным во многих отраслях – как в сельском хозяйстве, так и промышленности.

Фото трактора Т 40 АМ

Видео Т 40 АМ

Цена Т 40 АМ

Средняя стоимость трактора Т-40 АМ на российском рынке составляет 230 тысяч рублей за модель 1986-1987 года выпуска.

Трактор Т-40: технические характеристики, размер ремня генератора, электросхема

Трактор Т-40 АМ выпускался тракторным заводом ЛТЗ (Липецкий тракторный завод) с 60-х по 90-е годы. Модель использовалась для вспахивания земель, сеноуборки, а также для транспортных работ. Тракторы ЛТЗ Т-40 АМ очень ценились за рубежом. Они славились своей долговечностью, высоким качеством сборки, совершенством конструкции и простотой обслуживания. Тракторы Т-40 АМ выпускали на экспорт под названием Т-40 А SUPER.

Описание трактора Т-40

Далее будут приведены описание и характеристика трактора Т-40. На машине есть компоновка заднего моста, на ней стоит двигатель и КП. Задние колеса большего диаметра, чем передние направляющие. Для хорошей проходимости на протекторах сделаны грунтозацепы «елочкой». Колея регулируется, поэтому машина может преодолевать дорожный просвет всех колес. Задние колеса — сменные, могут быть поставлены с меньшей шириной. Чтобы увеличить колею, задние колеса поворачивают наизнанку. Это достигается несимметричной формой дисков.

Рассмотрим устройство трактора. Липецким заводом устанавливался мотор с четырьмя цилиндрами и воздушным охлаждением. Они обладали разной мощностью. Агрегат с двигателем Д-37 имел мощность 37 л.с, а с Д-144 — 50 л.с. В качестве горючего используется дизель. Заводится машина электростартером или пусковым двигателем ПД8, работающим от бензина.

В коробке передач (КПП Т-40) с помощью механической и реверсивной силовой передачи используется весь диапазон скоростей. Причем в отличие от других типов колесных тракторов, задний ход можно использовать также с навесными орудиями.

В случае выполнения низкоскоростных работ предусмотрен гидрообъемный ходоуменьшитель. Возможности трактора увеличивают два многорежимных вала отбора мощности, управляемые независимо друг от друга.

Отличительной особенностью является интересное расположение конического редуктора и валов КПП, которые располагаются попеременно непосредственно за муфтой сцепления.

К преимуществам техники можно отнести совместимость навесного и прицепного оборудования различных классов машин, таких как: Т-25 и тяжелых моделей Беларусь. К недостаткам относится недостаточное прогревание машины в зимнее время и напряженная работа двигателя летом. Поскольку охлаждение в тракторе воздушное, в холодное время года кабина тракториста не прогревается. По этой же причине завести машину зимой трудно.

Расход топлива трактора Т-40 не всегда одинаков. Поскольку мощность двигателей на моделях отличается, соответственно, и расход топлива будет разным. Самый низкий показатель — 7,28 кг/ч. Он может увеличиваться в зависимости от сложности выполняемых работ и качества грунта.

Схема и регулировка сцепления трактора Т 40 влияют на плавное переключение коробки передач. Рассмотрим принцип работы механизма.

Сцепление Т-40 отключает связь между двигателем и коробкой передач. Такое кратковременное разъединение необходимо для быстрого переключения скоростей на коробке передач и начала движения машины. Разъединение дисков сцепления достигается выжимным подшипником. Это важная и самая уязвимая деталь, входящая в коробку передач и обеспечивающая движение машины. При износе или поломке данной детали ее сразу заменяют на новую.

Механизм состоит из муфты, представляющей собой диск с замкнутым управлением. В процессе эксплуатации изнашиваются накладки дисков, что приводит к уменьшению зазора между подшипником и концами рычагов. В результате трения может произойти поломка. Отрегулировать муфту можно с помощью тяги или болтов. В обоих случаях зазор должен оставаться в 4 мм.

Технические характеристики Т-40

Трактор Т-40 технические характеристики имеет следующие:

Относится к колесному типу.
Тяговой класс равен 0,9 т. Масса составляет 2,595 кг.
Кабина водителя располагается сзади, а мотор машины спереди.
Габариты и размер: 3660х1620х2100 мм.
При модели двигателя на Т 40 Д-37 — 37 л.с., что соответствует 27,2 кВт.
При модели двигателя Д-144 — 50 л.с., что соответствует 36,8 кВт.

Перечень моделей с двигателем Д-37:

Т-40 — основная модель с задним приводом.
Т-40 А — трактор с полным приводом.
Т-40 АН — модель, предназначенная для работ на склонах. Высота и дорожный просвет уменьшены. Привод полный.
Т-50 А — модель для работ с одноковшевым погрузчиком.

Перечень моделей с двигателем Д-144:

Трактор Т-40М — модель с задним приводом.
Т-40АМ — полноприводная.
Т-40АНМ — модель с уменьшенной высотой, предназначена для работ на склонах. Привод полный.
Т-40АП — предназначена для коммунальных работ. Привод полный.

Рассмотрим ремонт переднего моста Т-40. Передний мост повышает тягу трактора на труднопроходимой почве. Мост трактора Т-40 состоит из: подвески, раздатки, дифференциала, главной и конечной передач. Ремонт ПВМ на тракторе Т-40 заключается в замене вышедшей из строя детали на новую. Запчасти к трактору найти несложно, поэтому лучше не ремонтировать, а купить новую деталь, тем более что стоит это недорого. Если вы не знаете, как раскатить трактор, то воспользуйтесь советами опытных мастеров, выкладывающих подробные видео на эту тему.

Рулевое управление трактора Т-40 предназначено для осуществления поворота колес. Оно состоит из: рулевой колонки, колеса с валом, карданного соединения, а также гидроусилителя и сошки.

Рассмотрим схему электрооборудования Т-40. Все потребители электрической энергии подсоединены параллельно. Схема подключения электропроводки однопроводная, потребление и напряжение тока — 12 В. Данная схема действует и в тракторе Т-40М (АМ). Минусовые полюса прикреплены к корпусу трактора. Напряжение может быть подано только при включенном выключателе.

К тракторному электрооборудованию, вырабатывающему электричество, относятся модели генератора трактора Т 40 и аккумулятора (как запасной источник). Потребителями же являются фары, датчики, стартер и другие элементы. Во избежание короткого замыкания в электрических цепях установлены предохранители, а провода изолированы. Для облегчения монтажа и ремонта изоляция сделана разными цветами лент.

Электроэнергия в тракторе используется на освещение, запуск мотора, сигнализацию и пр. В систему данного оборудования включены: передние и задние фары, щиток прибора и стеклоочиститель.

Для преобразования энергии происходит вращение от двигателя к генератору. Совершается оно при помощи ремня привода. При ослаблении ремня вентилятора проводят его натяжку. Желательно через каждые 120 часов бесперебойной работы проверять натяжение. В случае необходимости отрегулируйте ремень, подтянув его и переместив генератор на себя (гайки нужно открутить).

Важная роль в данной технике принадлежит резине. Она должна быть качественной, потому что от нее зависит эффективность работы машины. При выборе шин нужно обязательно обратить внимание на грунтозацепы и расстояния между ними. Чем они выше и больше, тем лучше будет проходимость трактора.

Давление в шинах должно соответствовать следующим параметрам: передние колеса — 0,14-0,25 МПа, а задние — 0,08-0,17 МПа.

Модернизация Т-40

Многие хозяева данного оборудования вносят свои коррективы и доработки. Посмотрим, как осуществляется модернизация, что они меняют в тракторе Т-40:

педали — так как со старыми было неудобно работать, нога постоянно уставала;
тормоза и ручник;
рычаги;
руль;
ящик для ключей;
обшивка — переделка внутренней части кабины;
совершена модернизация сидения, которое можно взять с «москвича», оно довольно мягкое и удобное;
подножка;
покрышки.

Многие модели, выпущенные еще в 70-80-х годах, до сих пор находятся у многих в эксплуатации и отличаются особой выносливостью. Поддерживать машины в рабочем состоянии позволяет так же продолжающийся до настоящего времени выпуск запасных частей.

Тракторы, как и любое иное транспортное средство, облагаются налогом. Рассчитывается налог на трактор по следующей формуле: (количество л.с.) х (налоговая ставка в регионе). От налогообложения владельцы освобождаются, только если трактор зарегистрирован на сельхозпроизводителя или употребляется в производстве сельхозпродукции.

Преимущества и недостатки

К основным преимуществам трактора Т40 относятся:

расширенная область применяемости;
высокий уровень проходимости;
возможность открытого доступа к оборудованию задней части ТС;
управляемость;
универсальность типов подвесной техники;
долгий срок эксплуатации;
отечественные запчасти находятся в свободной продаже на рынках и в магазинах;
есть специальный усилитель руля;
большая кабина.

К основным недостаткам относятся:

одним из главных минусов является то, что двигатель трактора остывает очень долго;
двигатель тяжело запускается в холодное время года;
в кабинете нет системы подогрева и кондиционирования.

Отзывы владельцев

Основываясь на отзывах в интернете пользователей трактором Т-40, мы составили список фактов об этом сельскохозяйственном автомобиле:

Трактор можно приобрести по выгодной цене, как бу, так и новый в магазине.
Продажа запчастей на эту модель осуществляется по всей России в специализированных магазинах и на рынках.
Шкив насоса часто выходит из строя и требует ремонта.
Воздушное охлаждения в трактора работает плохо.

Это основные четыре фактора, которые подмечают все владельцы Трактора Т-40.

Аналоги

При поиске аналогов этого комбайна можно выделить:

легкий трактор Т-25;
МТЗ-80 и 82;
ЮМЗА-8271.

Эти тракторы имеют свои преимущества и слабые стороны, но в целом в работе схожи с Т-40.

Техническое обслуживание

Полная инструкция к техническому обслуживанию трактора Т-40 прилагается к нему при продаже. Оно проводится по правилам в 3 номера ТО.

долить фильтрованное топливо в бензобаки;
проверить сколько моторного масла осталось в двигателе;
проверить и почистить вентиляторную сетку устройства.

выполнить все пункты ЕТО;
смазать маслом крепления переднего моста;
обработать смазкой поворотные и приводные подшипники;
прочистить воздухоочиститель;
проверить и очистить отдельные детали трактора;
слить топливо из бака;
затянуть крепления колесного ряда.

выполнить все пункты ТО-1;
тщательно вымыть трактор;
проверить масло, если нужно заменить его;
промазать смазкой клиновые втулки;
смазать смазкой генераторные подшипники;
топливный фильтр необходимо промыть;
очистить детали вентилятора;
отрегулировать муфты сцепления и тормоза;
проверить целостность электропроводов;
проверит герметичность деталей воздухоочистителя.

выполнить все пункты ТО-2;
слить моторное масло и полностью промыть устройство;
заменить смазку генераторных подшипников;
промыть детали топливного насоса;
прочистить форсунки;
проверить коллекторный генератор;
промыть все необходимые детали.

Рекомендации изготовителя: для ТО вести специальную таблицу, в которой указывать информацию о проделанных работах.

Совместимое навесное оборудование

В инструкции по эксплуатации трактора Т-40 говорится, что он совместим с различными видами навески, в том числе и с аналогами. Благодаря тому, что устройство весит достаточно много к нему можно присоединить грабли и прицеп.

Цена Т-40 и его аналогов

Различные поставщики предлагают приобрести тракторы Т-40 в наличии и под заказ. Основные точки продажи этого вида транспорта сосредоточены в Москве. Прайс лист на товар очень отличается, так как старые модели стоят 40 тыс.руб., а новые 250 тыс.руб.

Полный каталог с ценами на ТС можно посмотреть на сайте поставщика.

Неисправности и ремонт

Рассмотрим основные проблемы, которые возникают в работе трактора Т-40 и способы их устранения своими руками:

Технические характеристики трактора Т-40

Сложно, наверное, найти среди сельчан, колхозников, фермеров, да просто рабочих постсоветских стран, которые бы не слышали о колёсном тракторе Т 40. Дебют транспортной техники состоялся практически в одно время с полетом первого человека в космос, в 1961 году, и устройство трактора Т 40 АМ стало известно благодаря разработке специалистам Липецкого Тракторного Завода. Сегодня по праву считается, что именно основные технические характеристики трактор Т-40 АМ послужили прообразом выпуска сельхозтехники на многих советских предприятиях, а также в странах социалистического лагеря. Официально выпуск «сельского работяги» был прекращён в 1995 году, но до сих пор смежные производители запасных частей для машины производят узлы и компоненты для ставшего поистине народного вида сельхозтехники.

Эффективное устройство трактора Т 40 было разработано благодаря изучению аналогичных типов, которые в то время выпускались в СССР. В качестве вариантов для новой модели пришлось собрать все самое лучшее, что было в сельхозтехнике, выпускавшейся с 1943 по 1958 год. В качестве варианта использовались устройства и компоненты техники серии КД-35, Т-25 (не нужно путать с «Владимирцем»), а также Т-30 и Т-35. Производство новых категорий машин высоко было оценено на международных выставках, так, в период с 1966 по 1970 год, именно технические характеристики трактор Т-40 АМ позволили завоевать престижнейшие награды в Лейпциге на международной выставке сельхозтехники. Достаточно отметить и такой факт, что за 34 года производства машины было выпущено около 1,1 миллиона единиц сельхозтехники в Липецке.

Технические данные сельхозагрегата

Подробная инструкция по эксплуатации трактора Т-40 позволяет узнать нюансы и эксплуатационные характеристики машины, которая предназначена для широкого фронта проведения сельскохозяйственных работ.

Значение	Параметры
Вид и параметры мощности мотора	Д-37(37 л.с.); Д-144(50 л.с.)
Общий конструктивный вес машины (в зависимости от колёс)	2300-2600 кг
Скоростной режим	От 1,6 кмчас до 27 кмчас
Включение передач вперёд-количество	7
Включение передач — назад, количество	7
Категория агрегата	Тяговый класс, вид 0,9 т.с.
Длина машины	3660 мм
Ширина агрегата	1620 мм
Высота техники	2100 мм
Клиренс просвета для агротехники	500 мм
Регулировка параметров колее	От 1200 до 1800 мм

Двигатель машины

По техническим характеристикам трактора Т-40 можно увидеть, что все серии без исключения оснащались движками Владимирского производства. Чуть позже было решено модернизировать коробку передач трактора Т-40, где уже допускалось применение двигателей иных производителей. В любом случае, согласно спецификации транспортной техники, все двигатели должны быть четырёхтактными, где используется четырёхцилиндровый вариант дизельного силового агрегата с принципом воздушного охлаждения. Если включились две скорости на тракторе Т-40, то следует обратить внимание на то, что в моторной части отсутсвует блок-картер установки. Технологические съёмные цилиндры имеют рядный вариант исполнения, который оснащен радиаторными рёбрами. Этот орган управления трактора Т-40 способствует эффективному отведению тепловых характеристик.

Для того чтобы лучше охлаждалось масло, в конструкции был предусмотрен вспомогательный радиатор масляного типа, так как зачастую в летний период года воздушного охлаждения было явно недостаточно для сельхозтехники. В зимний период года радиатор отключался, чтобы можно было сохранить регулировку сцепления на тракторе Т-40 по требуемым параметрам. На панели установлен датчик температуры, который предназначен для контроля температуры машины в целом.

Для рулевого управления трактора Т-40 был предусмотрен электростартёрный запуск агрегатной техники для дизельного варианта топливо. Реже применялся бензиновый вариант запуска машины на основе пускового оборудования ПД-8. Несмотря на то, что многие считают проблемой, как отрегулировать сцепление на тракторе Т-40, при правильной эксплуатации машины, основные технические данные оставлялись на том же уровне исполнения.

Схематичное управление коробкой передачи

Рассматривая принципиальную схему переключения передач трактора Т-40, следует выделить, что сельхозтехника оснащалась 4-х ходовым вариантом восьмискоростного типа исполнения для механической коробки передачи (присутствует 1 замедленная передача в конструкции машины). Наличие режима реверса позволяет легко и без особых усилий управлять транспортом как вперёд, так и назад. Главной отличительной особенность коробки передач является нестандартное расположение валов, которые размещены поперёк. Эти факторы позволили не только упростить машину, но и улучшить работу устройства переднего моста трактора Т-40АМ. Таким образом, произошло объединение основных узлов и деталей машины, где удалось получить малогабаритный вариант машины, соединивший в себе агрегаты с компонентами заднего моста без ущерба производительности транспортного агрегата.

Передняя часть корпуса стенки работающей трансмиссии соединена с корпусными деталями сцепления. Кроме этого, здесь же имеются резьбовые соединения, предназначенные для крепления дополнительных элементов и узлов, подбирая под размер ремня генератора трактора Т-40. На задней части стенки размещения трансмиссии находится крепёжный компонент для навесного оборудования. Здесь же установлен удлинитель ВОМ, а также производится монтаж специальных тормозных рукавов общего принципа действия. Все дополнительные рычаги управления, а также компоненты управления механизмами передачи, реверсной части, элементов дифференциала помещены на видимой части крышки коробки передачи.

Узлы ходовой части сельхозагрегата

Качественной и надежной опорой для машины служит наличие переднего и заднего моста. Передняя часть осевого управления служит своеобразной опорой и функциональное предназначение, это смена движения режима колёс для задания нужного направления. Задние колеса, учитывая размер шины на трактор Т-40, служат в качестве преобразователя на крутящий момент двигателя, создавая при этом требуемый механизм движения транспортного агрегата.

При необходимости на колеса могут устанавливаться дополнительные агрегаты, которые предназначены для улучшения сцепления с основным дорожным покрытием, при этом электрическая схема трактора Т-40 не теряет свои первичные заданные значения. В зависимости от того, какое навесное оборудование вы используете для машины, рабочее давление в шинах должно выдерживать требуемый диапазон 0,10-0,14 МПа. Уникальной особенностью технических характеристик трактора Т-40 М является возможность использовать колеса «наизнанку», то есть, можно расширить клиренс с 1200 мм до 1800 мм что имеется не во всех моделях тракторной техники отечественного и зарубежного производства. Точно также можно расширить агротехнический вариант просвета с 500 мм до 650мм.

Кабина машины

Модернизированный вариант кабины был доработан в последние годы производства спецтехники, и принципиальная схема электропроводки трактора Т-40 связана с основными рычагами управления машины, где на панели расположены все имеющиеся пусковые механизмы. Каркас из труб, который является основой для кабины, позволяет снизить риски и травмированность, в случае внезапного опрокидывания машины.

Дополнительные значения и характеристики

Ввиду того что в машине предусмотрены различные варианты двигателей, поэтому расход топлива трактора Т 40 у всех разный, но наименьшее значение, согласно действующему руководству по эксплуатации трактора Т 40 составляет в пределах 7,28 кг/час. В любом случае, это не окончательный параметр, так как расход зависит от типа грунта эксплуатации, характера работы и множества других дополнительных факторов. Имеется также незначительное расхождение электрической части машины по модельным категориям, где схема электрооборудования трактора Т-40 со стартером имеет отличительные характеристики.

Модификационная линейка тракторов

Модификация агрегатов представлена следующими сериями:

Серия Т-40А. Наличие функции полного привода. Отличный вариант для коммунальных служб.
Серия Т- 40 АН. Машина используется для работы на крутых склонах.
Серия Т-50А. Модифицированная серия «сороковки», где допускается использование тяжёлого навесного оборудования. Серийный ряд используется для промышленных целей.

Трактор снят с производства в 1995 году, но производство запасных частей осуществляется до сих, что указывает на популярность машины, несмотря на некоторые недостатки, особенно в системе охлаждения сельхозтехники.

Оценка статьи:

(пока оценок нет)

Загрузка...
