Культиватор КПГ 2,2: устройство и схема

Подготовка культиватора КПС-4 к работе

Назначение. Культиватор КПС-4 предназначен для сплошной обработки паров, предпосевного рыхления и подрезания сорняков с одновременным боронованием.

Рабочие органы культиваторов – универсальные стрельчатые и рыхлительные лапы (рис. 1). Универсальная стрельчатая лапа (рис. 1, а) прикреплена к жесткой стойке 2. Угол наклона лезвия к горизонтальной плоскости 23…30°, угол между лезвиями (угол раствора лапы) 60…65°, ширина захвата 270 и 330 мм. Универсальные лапы хорошо рыхлят почву и подрезают сорняки. Их используют для обработки почвы на глубину до 12 см.

В долотообразных наральниках рыхлительных лап (рис. 1, г, д, е) имеются две режущие кромки с углом раствора 60…70°. Наральники закреплены на пружинных или жестких стойках. Двухсторонние наральники после износа одного конца поворачивают на 180°.

Лапы с пружинными стойками (рис. 1, г и д) шириной захвата 20…50 мм служат для рыхления почвы на глубину до 16 см, вычесывания корнеотпрысковых сорняков, культиваций почвы повышенной влажности. Во время работы они вибрируют и самоочищаются от нависших на стойки растительных остатков. Лапы с дугообразными стойками (рис. 1, г) применяют на всех почвах, кроме засоренных камнями. Лапы с S-образными стойками (рис. 1, д) используют на каменистых почвах. Лапы с жесткой стойкой (рис. 1, е) и шириной захвата 35…65 мм применяют для обработки почв на глубину до 25 см в садах, виноградниках и под хлопчатник.

Рис. 1. Культиватор КПС-4: а – универсальная стрельчатая лапа, б – варианты положений лапы в вертикальной плоскости, в и ж – расстановки рабочих органов; г, д, е – рыхлительные лапы; з – общий вид культиватора КПС-4-04; 1, 9 – лапы; 2, 11 и 14 – стойки, 3 – болт; 4 и 10 – держатели; 5 – штанга; 6 – пружина, 7 – упор; 8 – грядиль; 12, 15 – наральники; 13 – подпружинник; 16 – штанга с пружиной; 17 – гидроцилиндр; 18 – сница; 19 – серьга; 20 – подставка; 21 – регулятор глубины; 22 – рама; 23 – угольник; 24 – штанга с пружиной; 25 – колесо; 26 – рабочие органы; 27 – понизитель; 28 – приспособление; 29 – пружинная боронка.

Общее устройство культиватора (рис. 1, з): сварная рама 22, сница 18, опорные колеса 25 с винтовым механизмом 21 регулировки глубины хода рабочих органов, грядили 8 с лапами 26, приспособление 28 для навески боронок 29 и гидроцилиндр 17.

Стойки лап крепят на грядилях 8, шарнирно присоединенных к брусу рамы. Стрельчатые лапы располагают в шахматном порядке в двух рядах (рис. 1, в).

Для обработки слабо засоренных полей в переднем ряду на коротких грядилях закрепляют лапы шириной захвата 270 мм, а в заднем ряду на длинных грядилях – лапы шириной захвата 330 мм. Концы режущих кромок задних лап с каждой стороны должны на 40…50 мм перекрывать кромки передних лап, чтобы обеспечить полное подрезание корней сорняков.

При обработке сильно засоренных полей на коротких и длинных грядилях устанавливают лапы захватом 330 мм. Лезвия лап должны быть острыми. Затупившиеся лезвия затачивают, чтобы подрезание сорняков было полное.

Рыхлительные лапы размещают в трех поперечных рядах (рис. 1, ж). На коротких грядилях закрепляют по одной лапе, а на длинных при помощи сдвоенных держателей – по две. Расстояние между соседними бороздками 167 мм. Глубину обработки изменяют винтами регулятора 21, перемещая (по высоте) опорные колеса относительно рамы.

Стойку стрельчатой лапы крепят к грядилям 8 (рис. 1, а) болтами и держателем 4. Вращая болт 3, перемещают стойку, вставленную в держатель, и таким образом изменяют угол наклона лапы. На легких почвах при неглубокой обработке стойки устанавливают так, чтобы режущие кромки лап прилегали к поверхности ровной площадки (рис. 1, б, I). На тяжелых почвах и при неглубокой обработке носки лап должны быть наклонены вперед на 2…3°. Лапа, сильно наклоненная вперед (рис. 1, б, II), будет сгруживать почву, наклоненная назад (рис. 1, б, III) – плохо заглубляться.

Подготовка культиватора к работе. Расстановку рабочих органов, их регулировку и установку соответственно заданной глубины обработки проводят на ровной площадке. Культиватор переводят в рабочее положение и под его колеса подкладывают бруски, толщина которых на 2…4 см меньше требуемой глубины обработки (с учетом погружения колес). Вращением винта регулятора 21 (рис. 1, з) опускают раму с лапами до их соприкосновения с поверхностью площадки. Рама при этом должна быть горизонтальна, а головки нажимных штанг 24 должны опираться на угольник 23. Если головки выступают над угольником или лапы не касаются опорной площадки, ослабляют болты 3 (рис. 1, а) и стойки лап перемещают в держателе 4 вниз или вверх. На засоренных участках и на твердых почвах сжатие пружин 6 увеличивают перестановкой упора 7. по окончании регулировки сила сжатия пружин на всех штангах должна быть одинаковой. Сжатие пружин на штангах лап, движущихся вслед за колесами трактора, увеличивают.

Плоскорезная обработка почвы

Степень сохранения стерни не менее 85 % при мелком рыхлении (10—12 см) и не менее 75 % при глубоком (25—27 см); отклонение глубины рыхления от заданной не более 1 см — при обработке до 14 и 2 см — при обработке на 25—27 см.
Мелкую обработку (лущение) проводят одновременно с уборкой или вслед за нею, но не позднее, чем через два-три дня после уборки. Корни сорных растений должны быть полностью подрезаны по глубине хода рабочих органов.
Поверхность поля после обработки должна быть ровной. Допускается образование валиков высотой не более 5 см, а в местах прохода стоек рабочих органов — образование борозд шириной не более 20 см.
Огрехи между смежными проходами не допускаются.
Склоны с уклоном более 3° обрабатывают поперек.

Культиваторы-плоскорезы КПП-2,2 агрегатируют с трактором К-701 и сцепкой СП-16, а с тракторами T-150 и T-150К — со средней частью сцепки СП-16 (табл. 10).
Культиватор-плоскорез КПШ-5 и орудие ОПТ-3-5 работает с тракторами Т-150 и Т-150К. При комплектовании с тракторами ДТ-75 боковые рамки с двумя рабочими органами, гидроцилиндром и системой рычагов отсоединяют.
Культиватор-плоскорез КПШ-9 агрегатируют с тракторами Т-150 и Т-150К, К-701. При агрегатировании с тракторами T-150 и Т-150К рабочую ширину захвата уменьшают до 6,4 м, для чего с боковых секций снимают по одному рабочему органу.
Культиватор-плоскорез-глубокорыхлитель КПГ-250 комплектуют с тракторами T-150 и Т-150К, а КПГ-2-150 — с тракторами К-700 и К-701.

Один глубокорыхлитель-удобритель КПГ-2,2 агрегатируют с тракторами Т-150 и Т-150К, а два — с помощью средней части сцепки СП-16 с тракторами К-700А и К-701.
Глубокорыхлитель-удобритель ГУН-4 работает с трактором К-701.

Проверяют комплектность и исправность плоскорезов. Лемеха и долота необходимо закреплять на башмаке рабочего органа. Лезвие культиваторов-плоскорезов должно иметь толщину не более 0,5, а глубокорыхлителей — 1 мм. He допускается выступление потайных головок болтов, а утопание их — не более 0,5 мм.
Навесное устройство тракторов при работе с навесными плоскорезами КНГ-250, КПГ-2-150, ГУН-4, ОПТ-3,5, КПШ-5 и полунавесным КПШ-9 устанавливают по трехточечной схеме. Вертикальные раскосы тракторов T-150, Т-150К и ДТ-75 регулируют на длину 670 мм и устанавливают в плавающее положение при обработке легких почв и в жесткое положение — при работе на тяжелой, сухой почве. У тракторов К-700, К-701 центральную тягу регулируют на длину 1200, а вертикальных раскосов — на 865 мм.
Для агрегатирования прицепных плоскорезов КПГ-2,2 с тракторами T-150 и Т-150К в вилках бугелей тракторов закрепляют упряжную скобу с вилкой. Если составляют агрегат из двух глубокорыхлителей КПГ-2,2 и тракторов К-700 и К-701, используют бесколесную сцепку или среднюю часть сцепки СП-16. При составлении широкозахватных агрегатов из пяти культиваторов КПП-2,2 с трактором К-700, К-701 или трех с тракторами T-150, Т-150К используют сцепку CП-16.
Для точного вождения агрегатов в поле на тракторах устанавливают следоуказатели, а на сцепках — маркеры (табл. 11).

На регулировочной площадке проверяют рабочие органы плоскорезов и устанавливают их в рабочем положении. В зависимости от состояния почвы положение рабочих органов регулируют согласно схемам (рис. 6). Раму навесных орудий устанавливают в горизонтальное положение изменением длины центральной тяги навески трактора, а прицепных орудий (КПП-2,2, КПГ-2,2) — винтовым устройством.
Культиватор-плоскорез КПП-2,2. В зависимости от влажности почвы на культиватор устанавливают один или два рабочих органа. При влажности почвы 30—35 % его комплектуют двумя рабочими органами захватом 1150 мм каждый, а при влажности 25—30 % —одним с шириной захвата 2200 мм.

Соединяют культиваторы со сцепкой СП-16: два-три при работе с тракторами T-150, Т-150К и четыре-пять — с трактором К-701. Если на культиваторах установлено по одному рабочему органу, то прицеп среднего (агрегат из трех культиваторов) удлиняют. При работе с двумя культиваторами удлиняют -прицеп одного из них. В агрегате из двух или четырех культиваторов средние орудия крепят на расстоянии 1,1 м от середины сцепки, из трех культиваторов — средний присоединяют по центру сцепки, а крайние — на расстоянии 2,2 м.
Устанавливают блокировочные тяги. С помощью винтового механизма прицепа раму культиватора выравнивают в горизонтальной плоскости. Положение рабочих органов регулируют согласно рисунку 6.
К подготовленному агрегату присоединяют трактор, соединяют гидросистему трактора и почвообрабатывающего агрегата и проверяют их совместную работу.
Глубокорыхлитель-удобритель КП Г-2,2. Давление в шинах колес должно быть 0,22 МПа.
Устанавливают необходимую глубину обработки почвы, для чего под опорные колеса подкладывают бруски толщиной на 2—3 см меньше заданной глубины обработки. Выравнивают раму по горизонтали винтовой стяжкой спицы. При этом рабочие органы должны касаться пола площадки концами долот, а лезвия лемехов — быть параллельными площадке или задние концы лемехов подняты на 10—20 мм (см. рис. 6).
Культиватор-плоскорез КПШ-9. При агрегатировании с тракторами Т-150, Т-150К рабочую ширину захвата уменьшают до 6,4 м, для чего с боковых секций снимают по одному рабочему органу, а механизм самоустанавливающихся колес переставляют ближе к середине орудия.
Глубину рыхления устанавливают для средней секции поднятием опорных колес, а для крайних секций — с помощью специального болта, расположенного в верхней части механизма самоустанавливающихся колес.
Изменением длины центральной тяги и боковых раскосов навески трактора устанавливают раму в горизонтальное положение и проверяют положение рабочих органов (см. рис. 6).

До начала работы поле освобождают от растительных остатков и других предметов. Неустранимые препятствия отмечают предупредительными знаками.
Направление движения выбирают, как правило, перпендикулярно предыдущей обработке. При работе на полях с выраженным рельефом направление движения должно быть поперек склона.
Основной способ движения агрегатов — загонный, с чередованием загонов. Ширину загонов и поворотных полос устанавливают согласно таблице 12.

Агрегат выводят на линию первою прохода и, пройдя поворотную полосу, заглубляют рабочие органы.
Проехав от линии поворотной полосы 50 м, останавливают агрегат. Положение рамы орудия, если необходимо, регулируют в горизонтальной плоскости, изменяя длину верхней тяги и правого раскоса механизма навески трактора для навесных машин или винтовую стяжку прицепных. Все рабочие органы должны рыхлить почву на одинаковую глубину.
Если орудие плохо заглубляется, а лемеха острые, увеличивают угол наклона лап так, чтобы задние концы лемехов возвышались на 15 мм над носками лемехов (см. рис. 6).

В конце гона у контрольной линии рабочие органы орудий выглубляют. На поворотной полосе агрегат движется на рабочих передачах, скорость движения его регулируют изменением подачи топлива. При работе КПШ-9 в конце гонов рабочие органы культиваторов выглубляют — сначала боковых секций, затем средней. При втором и последующих проходах проверяют перекрытия между смежными проходами. Величина перекрытия не должна превышать 25—30 ем. Запрещается подавать назад заглубленные плоскорезы.
При обработке полей с чередованием загонов вначале ведут агрегат по нечетным загонам всвал (движение от середины загонов), а затем по четным — вразвал, постоянно наблюдая за качеством работы и техническим состоянием агрегата.
После окончания работы обрабатывают поворотные полосы. Если на поле один агрегат, то вначале обрабатывают одну из поворотных полос перед последним проходом агрегата, а затем последний гон и вторую поворотную полосу.

Качество плоскорезной обработки оценивают по таблице 13.
Если имеются огрехи и пропуски (2 % обработанной площади), то оценку снижают на балл, если огрехи составляют более 2 % — снижают на два балла.

Сельскохозяйственные и мелиоративные машины

Эрозией почвы называют процесс разрушения и сноса почв под влиянием ветра, потоков воды и механического воздействия сельскохозяйственных машин.
Ветровая эрозия возникает при взаимодействии воздушного потока с открытой поверхностью почвы, вследствие чего почвенные частицы приходят в движение. Движущиеся частицы разрушают почвенные агрегаты и вовлекают продукты разрушения в воздушный поток, который часто переносит их на большие расстояния.

Эрозия крайне негативно сказывается на плодородии почвы, тем самым физически уничтожая ее, поскольку почва по определению – поверхностный слой земной коры, обладающий плодородием, т. е. пригодный для произрастания различных форм растений.

Для защиты пахотных земель от ветровой эрозии применяют комплекс противоэрозионных агротехнических мероприятий, среди которых можно выделить основные:

• использование систем безотвальной обработки почвы с оставлением стерни и пожнивных остатков на поверхности полей;
• почвозащитные севообороты с полосным размещением полей и паров;
• сокращение до минимума числа проходов сельскохозяйственной техники по полям и применение для тяжелой техники опорно-двигательных элементов, оказывающих на почву минимальное удельное давление (широкопрофильных шин, гусениц и т. п.).

Перечисленные противоэрозионные мероприятия предполагают использование специальных почвообрабатывающих орудий и машин, улучшающих физические и биологические свойства почвы без оборота ее пластов, с сохранением стерни и пожнивных остатков на поверхности и оказывающих, со своей стороны, минимум негативного воздействия на структуру почвы из-за передвижения по полю.

Среди таких сельскохозяйственных орудий можно отметить культиваторы-плоскорезы-глубокорыхлители, которые широко используются для безотвальной обработки и рыхления почвы на глубину до 30 см.

Машины и орудия для защиты почв от ветровой эрозии

Навесные культиваторы-плоскорезы-глубокорыхлители КПГ-250, КПГ-2-150 и КПГ-2,2 применяют для основной безотвальной обработки и рыхления паров на глубину 25-30 см. Культиваторы имеют стреловидные плоскорежущие лапы с шириной захвата 250, 150 или 110 см. На режущие кромки лемехов наплавлен твердый сплав – сормайт.

Подрезанный лемехом лапы пласт почвы скользит по наклонному лезвию, разрыхляется и падает без оборота. Стерня при этом остается на поверхности поля, предотвращая эрозионные процессы. Плоскорежущие лапы сохраняют до 60-75% стерни.

Культиватор КПГ-250 снабжается одной плоскорежущей лапой с шириной захвата 250 см или двумя с шириной захвата по 110 см. В первом варианте он применяется для поверхностной обработки почвы на глубину до 18 см, во втором – для рыхления почвы на глубину до 30 см. Глубину обработки регулируют установкой опорных колес при помощи винтового механизма.

Культиватор КПГ-2-150 оборудован двумя плоскорежущими лапами с шириной захвата по 150 см. Ширина захвата 3 м, глубина обработки до 30 см.

Культиватор-плоскорез-глубокорыхлитель КПГ-2,2-05 прицепной гидрофицированный предназначен для безотвальной обработки почв с одновременным внесением минеральных удобрений на глубину от 12 до 25 см при норме от 1 до 40 ц/га.
Культиватор состоит из рамы со сницей, опирающейся на два пневматических колеса, оборудованных регулятором заглубления рабочих органов и подъема с приводом от гидроцилиндра трактора; двух плоскорежущих лап с шириной захвата 1,1 м каждая и перекрытием 0,1 м; тукового ящика вместимостью 500 кг с двумя дозаторами типа туковысевающих аппаратов, вентилятором с частотой вращения 25 об/с, гидромотором и тукопроводами, установленными на стойках лап и заканчивающимися тукораспределителями; механизма привода дозаторов от левого колеса орудия.
Агрегатируется с гусеничными тракторами Т-74, ДТ-75, ДТ-75М. Ширина захвата рабочих органов культиватора – 2,2 м.

Для осенней безотвальной обработки почвы на глубину 10-16 см, культивации стерневых паров и предпосевной обработки легких почв на глубину 7-16 см с сохранением стерни применяют культиваторы-плоскорезы КПП-2,2, КПШ-9, культиватор КПЭ-3,8 и штанговый культиватор КШ-3,6.

Культиватор КПП-2,2 оборудован двумя плоскорежущими лапами с шириной захвата по 115 см и углом раствора лемехов 75° или одной плоскорежущей лапой с шириной захвата 220 см и углом раствора лемехов 100°. Две лапы крепят на левом и правом продольных брусьях рамы с перекрытием 10 см на расстоянии 40 см друг от друга по ходу. Их применяют при обработке почв влажностью 30-35%.
Широкозахватную лапу можно закреплять на среднем брусе рамы впереди или сзади, что необходимо для составления широкорядных агрегатов из нескольких культиваторов в шеренговом сцепе. Широкозахватную лапу применяют при обработке почв влажностью 25-30%. На твердых и уплотненных сухих почвах для лучшего заглубления культиваторов-плоскорезов следует догружать каждую секцию грузом (150-200 кг).
Ширина захвата культиватора 2,1 м. Один культиватор агрегатируют с трактором “Беларусь”, а три – с трактором К-700 при помощи сцепки СП-15.

Культиватор-плоскорез КГПН-9 снабжен трехсекционной рамой. На средней секции установлены автосцепка (навеска), два опорных пневматических колеса, регулируемых по высоте винтовыми механизмами, и три плоскорежущие лапы с шириной захвата по 100 см. Боковые секции соединены со средней шарнирно. Их можно отклонять назад при транспортировке КПШ-9 по узким дорогам. На продольных брусьях секций устанавливают две или три лапы. В первом случае ширина захвата культиватора 8,2 м, во втором – 6,4 м.
Культиватор-плоскорез КГПН-9 агрегатируют с тракторами К-700, Т-150 и Т-150К. Глубина обработки почвы – до 16 см.

Тяжелый культиватор КПЭ-3,8 имеет двенадцать лап с шириной захвата по 40 см, расставленных на раме в три ряда. Грядили с лапами крепят к поперечным брусьям кронштейном с пружинами. При встрече с препятствием, превышающим давление пружины, лапа выглубляется, а затем под действием пружины возвращается в рабочее положение. Болтом регулируют сжатие пружин и добиваются горизонтального расположения лезвий лап. Глубину обработки в пределах 5-16 см регулируют передвижением упора на штоке гидроцилиндра.
Снабженные пружинами и упругими стойками лапы культиватора во время работы вибрируют, поэтому они хорошо заглубляются на твердых почвах и не забиваются пожнивными остатками. Однако они повреждают до 50% стерни и создают гребнистую поверхность поля. Поэтому на культиватор устанавливают штанговое приспособление. Штанга вращается в почве на заданной глубине, разрывает корни сорняков, выносит на поверхность часть заделанной в почву стерни и выравнивает поверхность поля.

Культиватор КШ-3,6 снабжен штангой, устройство и принцип работы которой такие же, как у штангового приспособления к культиватору КПЭ-3,8. КШ-3,6 применяют для предпосевной обработки полей под озимые и рыхления почвы на глубину 5-10 см с сохранением 80-90% стерни. Он может работать как в прицепном, так и в навесном варианте. Ширина захвата культиватора 3,6 м.

Игольчатая борона БИГ-3 применяется для поверхностного рыхления почвы при весеннем закрытии влаги или при осенней обработке почвы. Борона хорошо заделывает в почву осыпавшиеся семена сорных и культурных растений, сохраняет до 75% стерни.
Борона БИГ-3 имеет четыре батареи с игольчатыми дисками диаметром 55 см типа ротационной мотыги. Батареи установлены на раме в два ряда. Угол атаки батарей можно изменять в зависимости от плотности почвы в пределах от 8 до 16°. Каждый диск имеет 12 игл круглого сечения. Для поверхностного рыхления почвы батареи устанавливают так, чтобы иглы при входе в почву располагались выпуклой стороной вниз, а для обработки плотных почв – вогнутой стороной.
Глубина обработки – 8-10 см. Агрегатируют борону при помощи сцепок с тракторами класса 30-50 кН.

Орудие ОПТ-3-5 применяют для безотвальной обработки пласта многолетних трав.
Рама культиватора составлена из трех шарнирно соединенных секций. На центральной секции закреплено три, а на боковых – по одной плоскорежущей лапе с шириной захвата 97 см. Перед стойкой каждой лапы установлены дисковые ножи для разрезания дернины на глубину 7-11 см. Боковые секции рамы можно отводить гидроцилиндрами вверх для транспортировки и изменения ширины захвата от 4,57 до 2,8 м.
Глубина обработки лапами до 16 см.

Машины и орудия для защиты почв от водной эрозии

Водная эрозия имеет место при вымывании почвенных частиц водными потоками (паводковыми, дождевыми, селевыми, наводнениями и т. п.), которые уносят их на большие расстояния, уничтожая плодородный слой поля.

Борьба с водной эрозией, которая наиболее часто проявляется на склонах, включает систему организационных и агротехнических мероприятий, обеспечивающих задержание воды. К ним относятся своевременная основная обработка почвы, вспашка с почвоуглубителями или вырезными корпусами, вспашка с одновременным образованием перемычек и валиков в бороздах, образование лунок и прерывистых борозд, кротование, снегозадержание и регулирование снеготаяния.

К агротехническим способам борьбы с водной эрозией относится и правильная технология вспашки. В частности, глубокая вспашка повышает водопоглощающую способность почвы благодаря эффективному задержанию талых вод.
Глубокую вспашку осуществляют отвальными плугами, оборудованными почвоуглубителями. Пахать на склонах необходимо так, чтобы борозды проходили поперек склона, по горизонталям. Для этого применяется так называемая контурная вспашка. Пахотный агрегат при каждом проходе движется на одном уровне, не поднимаясь и не опускаясь по склону.
Вспашка поля поперек склона крутизной более 3° в два раза снижает смыв почвы и увеличивает по сравнению с продольной вспашкой запас влаги в метровом слое почвы на 150 – 200 т/га, а урожай зерновых культур на 2-3 ц. При этом хорошего эффекта можно достичь при использовании для вспашки склонов следует оборотных плугов типа ПОН-2-30 и челночных плугов ПКЧ-4-35.

Применяют также комбинированную (ступенчатую) вспашку склонов крутизной до 4°. Для этого на плуге закрепляют в различном сочетании отвальные и безотвальные корпуса или устанавливают один корпус с нестандартным, удлиненным отвалом; который нагребает земляной валик. После ступенчатой вспашки поперек склона на поле чередуются неширокие земляные валики с гладкими широкими полосами. Валики задерживают сток воды.

Прерывистое бороздование выполняют навесным плугом ПЛН-4-35, снабженным корпусом с укороченным отвалом и приспособлением для прерывистого бороздования, рабочим органом которого служит трехлопастная крыльчатка.
При движении плута на пути, равном длине обода опорного колеса, крыльчатка не вращается, нижняя ее лопасть делает борозду.
От вращения крыльчатку удерживает подпружиненный рычаг, связанный тягами с кривошипно-шатунным механизмом, работающим от опорного колеса. За каждый оборот колеса рычаг отводится один раз, а затем под действием пружины возвращается в исходное положение. Крыльчатка за это время поворачивается на 120°, бороздка прерывается образовавшейся перемычкой.
Глубину прерывистых борозд можно регулировать при помощи специальных нажимных штанг.
Приспособление крепят к раме плуга при помощи поперечного бруса, скобы и растяжки. Крыльчатка движется следом за корпусом с укороченным отвалом и образует бороздки длиной 1,0-1,2 м и емкостью 95-100 л. Общее количество бороздок на гектаре 4000-200, а суммарная емкость их 350-400 м 3 .

Зяблевую вспашку с одновременной поделкой лунок также выполняют плугом ПЛН-4-35, снабженным батареей, набранной из сферических дисков диаметром 450 мм, эксцентрично закрепленных на оси и повернутых относительно друг друга на 180°. Батарею устанавливают с углом атаки 30°.
Диски секций вращаются за счет сцепления с почвой, выворачивают почву и образуют на поверхности поля овальные по глубине и вытянутые по ходу лунки. Средняя емкость лунки 20 – 25 л, общее количество их на 1 га – 12-14 тыс.

Приспособления ПЛДГ-5 и ПЛДГ-10 к лущильникам предназначены для образования замкнутых лунок по зяби. В комплект ПЛДГ-5 входят четыре, а в ПЛДГ-10 – шесть дисковых батарей с эксцентричным расположением дисков.
Угол атаки дисков 30°. При работе агрегат образует на поверхности лунки длиной 1 м, шириной поверху 50 см и глубиной до 20 см. Размер лунок можно регулировать установкой дисковых батарей на понизителях, а также принудительным заглублением. Суммарная емкость лунок на 1 га составляет 250-300 м 3 .

Щелеватель-кротователь ШН-2-140, повышающий влагопоглощающую способность почвы, наиболее эффективное орудие в борьбе с водной эрозией почв на лугах и пастбищах. Щелеватель, навешиваемый на трактор класса 30 кН, имеет два ножа-щелереза, заглубляемых до 40 см, и устройство для поделки над щелью водопроницаемых валиков. При движении поперек склонов щелеватель нарезает в почве щели. Он может применяться и для обработки зяби.

Приспособление ППБ-4,6 применяют для прерывистого бороздования и глубокого рыхления междурядий пропашных культур. Его навешивают на пропашные культиваторы.
ППБ-4,6 состоит из бороздооткрывающих окучников, устанавливаемых вместо культиваторных лап, и четырехлопастных крыльчаток, располагаемых за окучниками. Мерный диск периодически отводит рычаг от лопасти, крыльчатка поворачивается, в борозде образуется перемычка.
Приспособление образует на 1 га около 4 тыс. борозд площадью 100×50 см, глубиной до 16 см, емкостью 250-280 м 3 .
Культиватор с этим приспособлением можно использовать также для поделки прерывистых борозд на зяби.

Культиватор КПГ-2,2 (глубокорыхлитель удобритель) схема и устройство

Вода смывает плодородный слой почвы со склонов. Чтобы избежать этого, склоны с крутизной до 6° обрабатывают с сохранением стерни или вспахивают с выполнением лунок. При крутизне склонов от 6 до 13° целесообразно образование валков, водосборных бороздок и щелей, заполненных торфом или навозом.

При крутизне склонов свыше 13° создают террасы плантажными плугами и специальными машинами — террасерами. Чтобы ветер не выдувал почву, ее обрабатывают рабочими органами с оставлением стерни на поверхности поля, чередованием посевов с полосами пара; уменьшают число проходов сельскохо-зяйственных машин по полю.

Глубокорыхлитель — удобритель КПГ-2,2

Данный механизм предназначен для специальной безотвальной обработки грунта с одновременным подпочвенным добавлением минеральных удобрений на глубину до 25 см. Отлично агрегатируется с тракторами моделей Т-150 и T-150K. Сцеп из двух таких глубокорыхлителей-удобрителей агрегатируется с трактором «Кировец» К-701.

Схема и устройство глубокорыхлителя-удобрителя КПГ-2,2

Для начала приведем полную схем его устройства и дадим её пояснение

а — общий вид; 6 — рабочий орган; 1 — бункер для минеральных удобрений; 2 — вентилятор; 3 и 18 — дозаторы; 4 — винтовая стяжка механизма регулирования глубины; 5 — гидроцилиндр механизма подъема; 6 — винтовая стяжка прицепа; 7 — удлинитель; 8 — подставка; 9 — рама; 10 — опорное колесо; 11 — карданная передача; 12 — вилка включения привода дозаторов; 13- рабочий орган; 14 — коленчатая ось; 15 — туконаправитель; 16 — тукопровод; 17 — воздухопровод; 19 — приводной вал; 20 — цепь привода дозаторов; 21 — стойка; 22 — смесительная камера; 23 — башмак; 24 — делитель; 25 — канал.

Глубокорыхлитель-удобритель состоит из рамы 9 (а), опирающейся на два пневматических колеса 10. С рамой шарнирно соединен удлинитель 7, положение которого изменяют стяжкой 6. В задней части рамы 9 установлены туковый ящик 1 с левым 3 и правым 18 дозаторами, которые представляют собой туковысевающие аппараты типа АТД-2 (аппарат туковысевающий дисковоскребковый), и два рабочих органа 13.

Они отличаются от рабочих органов КПГ-250 тем, что в задней части стойки 21 (6) установлен туконаправитель 15 со смесительной камерой 22 сверху и с делителем 24 удобрений снизу. Пространство между лемехами закрывается башмаком 23, задняя кромка которого образует канал 25 для распределения удобрения по всей рабочей ширине захвата. Туки равномерно распределяются воздушным потоком, идущим от вентилятора 2 по воздуховодам 17. Вентилятор приводится во вращение гидромотором, работающим от гидросистемы трактора.

Туковысевающие аппараты приводятся от левого опорного колеса 10 через карданную 11 и цепную 20 передачи, вал 19 и приводные устройства.

Гидроцилиндром 5, который поворачивает коленчатую ось 14 опорных колес, переводят машину в транспортное положение. Одновременно с этим вилкой 12 отключается привод дозаторов.При движении агрегата плоскорежущие рабочие органы подрезают пласт, который поднимается по лемеху до верхнего обреза, затем движется по башмаку и падает на дно с его задней кромки.

Между задним обрезом башмака и сходящим с него пластом почвы образуется свободное пространство, по которому равномерно распределяются удобрения под действием направляемого воздушного потока.
Без приспособления для внесения удобрений машину можно использовать как глубокорыхлитель с двумя рабочими органами и шириной захвата по 110 мм.

Регулировка КПГ-2,2

Глубину обработки почвы устанавливают на выровненной площадке. Под движители трактора и опорные колеса глубокорыхлителя подкладывают подставки высотой на 20.. 30 мм меньше заданной глубины. Раму 9 устанавливают горизонтально винтовыми стяжками 4 и 6, при этом лезвия лемехов должны параллельны площадке.

Для того чтобы восстановить это положение в поле, на винтовых стяжках делают метки. Глубину обработки изменяют винтовой стяжкой 4. При увеличении ее длины глубина уменьшается. Поворот гайки на один оборот уменьшает глубину примерно на 0,01 м.

Каталог статей

Противоэрозионные механизированные технологии направлены на снижение силы ветра в приземном слое, улучшение физических свойств и структуры пахотного горизонта, повышение количества влаги в почве. С этой целью отвальную вспашку заменяют рыхлением, обеспечивающим максимальное сохранение стерни.

Настройка и регулировка культиваторов-плоскорезов. Техническая характе­ристика культиваторов-плоскорезов-глубокорыхлителей приведена в таб­лице V.2.

Культиватор-шюскорез-глубокорыхлитель КПГ-250 подрезает корни растительных остатков и рыхлит почву на глубине 8—30 см. Его оборудуют одной лапой с захватом 250 см для культивации на глубину до 16 см и двумя лапами для рыхления на глубину до 30 см. КПГ-250 (рис. V.2) навешивают на трактор по трехточечной схеме.

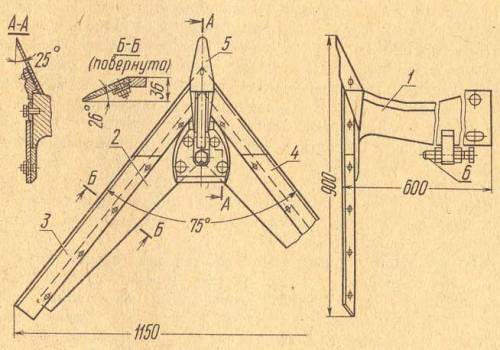

1 — рама; 2 — центральный раскос; 3 — винтовой механизм; 4 — болты крепления стоек; 5 — стойка; 6 — опорное колесо; 7 — лемех; 8 — долото.

Плоскорез проверяют и регулируют на установочной бетонной или выравненной уплотненной земляной площадке. Лезвия лемехов по всей длине долж­ны соприкасаться с площадкой. Стойку рабочего органа устанавливают перпен­дикулярно к опорной плоскости леме­ха регулируют подкладными шайбами, для заглубления рабочих органов в почву концы долот должны быть рас­положены на 10—15 мм ниже опорной плоскости лемехов.

Глубину обработки регулируют, под­нимая или опуская колеса 4 винтовыми механизмами 3. Положение лап в про­дольно-вертикальной плоскости (рис. V.3) регулируют упорными болтами 3. Для этого, ослабив болты 2, устанавливают лапу в нужное положение и под­водят головку болта 3 до упора в нижнюю часть рамы.

Рис. V.3. Схема установки плоско­режущих рабочих органов: а — на рыхлых почвах; б — на плотных почвах; 7 — рама; 2 — болт крепления стойки; 3 — упорный регулировочный болт; 4— стойка; 5 — лемех; б — долото.

При второй и третьей обработках стерневых паров и обработке черного пара лезвия лемехов должны быть в горизонтальном положении (рис, V.3, а). Если почвы плотные, при обработке уплотненной стерни осенью в засушливые годы лапы устанавливают так, чтобы задние концы лемехов (рис. V.3, б) были выше передних на 15—20 мм.

Плоскорез КПГ-2-150 навешивают на трактор К-700 или К-701 с помощью наружных пальцев, раскос навески устанавливают широкой вилкой вперед, крепежные болты вставляют в верхнее отверстие подкосов 5 (рис. V.4). На трактор ДТ-75 навешивают орудие с помощью внутренних пальцев 7, раскос навески монтируют вперед узкой вилкой и закрепляют болтом 6 в нижних отверстиях подкосов. Глубину обработки регулируют винтовыми механизмами.

Регулировочным болтом 3 устанавливают рабочий орган 2 в требуемое положение в продольно-вертикальной плоскости. Для этого по риске, имеющейся на краю заднего отверстия стойки, регулировочным болтом 3 устанавливают лапу с нужным наклоном, пользуясь шкалой на раме. Деления на шкале градуированы через 2°. Чем больше наклон лемехов, тем лучше крошение почвы, но при больших наклонах лапы будут прыгать на носках долот я дно борозды окажется неровным. Раму устанавливают горизонтально с помощью верхней тяги навески трактора.

Целесообразно работать загонным способом; для полного устранения огре­хов необходимо на передней части трактора монтировать следоуказатель.

Культиватор-плоскорез КПП-2,2 рыхлит почву на глубину до 16 см с оставлением стерни на поверхности поля. Работает на скорости до 10 км/ч, комплектуется двумя лапами захватом по 115 см. Наклон рабочих органов осуществляется аналогично КПГ-250. Глубину хода лап регулируют гидроци­линдром или винтовым механизмом.

При работе на уплотненных почвах раму плоскореза необходимо догрузить до 200 кг. Один культиватор работает с тракторами класса 14 кН, три агрегатируют со средней частью сцепки СП-16, пять — со сцепкой СП-16.

К КПП-2,2 разработаны лапы для работы на скорости до 12 км/ч (рис. V.5), обеспечивающие такое же сохранение стерни, как и серийные.

Плоскорез КПШ-9 состоит из трех шарнирно соединенных секций, на каж­дой смонтированы три лапы. При работе с трактором Т-150 необходимо с каждой крайней секции снять одну наружную лапу.

Установка и регулировка штангового культиватора КШ-3,6А. Его используют в прицепном или навесном варианте с тракторами «Беларусь» и Т-38, глубина обработки 5—10 см. Два культиватора агрегатируют с тракторами ДТ-75, три-четыре — трактором Т-150, К-700 или К-701 . Глубину обработки регулируют в навесном варианте изменением длины центральной тяги навески трактора, в прицепном — перестановкой упора на штоке гидроцилиндра. Если культиватор недостаточно заглубляется, добавляют груз в балластный ящик. К сцепке СП-16 культиваторы присоединяют в один ряд с перекрытием не менее 20 см. Между культиваторами монтируют растяжки, которые регулируют по длине так, чтобы во время работы культиваторы не сталкивались. Одновременно специальными тягами соединяют концы рам со сцепкой.

Установка и регулировка тяжелого культиватора КПЭ-3,8 . Культиватор агрегатируют с трактором класса 30 кН, два культиватора — с трактором 60 кН; глубина обработки до 16 см. Культиватор имеет плоскорежущие лапы и штанговое приспособление. Угол наклона лап регулируют упорным болтом, глубину хода рабочих органов устанавливают при помощи ограничительного хомутика на штоке гидроцилиндра. Устойчивость работы лап и штанги обеспечивается натяжением пружин. Глубину хода штанги регулируют перестановкой пружин.

Установка и регулировка игольчатой бороны БИГ-3. Борона предназначена для сохранения весной почвенной влаги на стерневых полях и для обработки их осенью. Для агрегатирования БИГ-3 используют сцепку СП-15 или СП-16 или их центральную часть. Две-три бороны работают с трактором класса 30 кН, пять секций —класса 50 кН Глубина обработки 4—8 см, угол атаки 8; 12 или 16°. Рабочая скорость до 9 км/ч.

Батареи бороны устанавливают для активного (носком вперед) или пассив­ного воздействия игл на почву. На уплотненном поле разрушают корку и рыхлят почву активным воздействием игл. Чтобы переставить батареи из пассивного положения в активное, левые и правые батареи меняют местами.

Раму сцепки устанавливают в горизонтальной плоскости, прикрепляют к ней бороны, соединяют штанги гидроцилиндров бороны со штуцерами сцепки. Бороны связывают ограничивающими цепями. Если угол атаки 12 и 16°, то используют всю длину цепи; при угле атаки 8° к скобе присоединяют смеж­ное звено. Глубину обработки регулируют при втянутом штоке гидроцилиндра с помощью винтовой стяжки. Механизмом выравнивания устанавливают раму каждой бороны горизонтально. Во время работы винтовой стяжкой дополнительно регулируют заглубление игольчатых дисков.

Для переезда агрегата на другое поле игольчатые бороны переводят в транспортное положение с помощью гидроцилиндра, закрепляют фиксатором механизм выравнивания, устанавливают рычаг гидрораспределителя трактора в «плавающее» положение. Для дальнего переезда бороны присоединяют к сцепке цугом и скрепляют двумя штырями. Переднюю борону для свободного поворота агрегата присоединяют к сцепке одним штырем.

Назначение, устройство и регулировки комбинированных агрегатов и машин для противоэрозионной обработки почвы

Комбинированные машины и агрегаты должны содержать набор рабочих органов для одновременного выполнения тех операций, которые можно совмещать во времени без нарушений агротехники, сроков и качества выполнения.

Существуют три основных типа комбинированных машин.

1. Агрегат, составленный из нескольких последовательно соединенных простых орудий.

2. Машина, на раме которой последовательно закреплены разные по назначению рабочие органы, от простых орудий.

3. Машина, оснащенная специальным комбинированным рабочим органом.

По набору выполняемых технологических операций комбинированные машины делят на четыре группы:

1. Машины для совмещения основной и дополнительной обработки почвы.

АКП – 2,5; 5 предназначенный для основной и предпосевной обработки без оборота пласта; двухсекционный:

Рис. 18. Комбинированный агрегат АКП-2,5

1 секция: три дисковые батареи и три плоскорезные лапы;

2 секция: каток – рыхлитель с двухрядным расположением кольчато-шпоровых дисков, заравниватель (планировщик).

· рыхление верхнего слоя;

· рыхление нижнего слоя почвы с полным подрезанием сорняков и пожнивных остатков;

· дополнительное крошение почвы и выравнивание поверхности поля;

· прокатывание и уплотнение нижних слоев почвы с дополнительным дроблением глыб в верхнем горизонте.

2. Машины для совмещения операций предпосевной обработки почвы: Рыхлитель выравниватель каток – РВК – 3,6; РВК – 5,4.

Агрегат РВК-3 (рис. 19) рыхлит почву на глубину до 15 см пружинными лапами 1 и 3. Разреженный кольчато-шпоровый каток 2 разрушает глыбы и комья. Доска-планировщик 5 выравнивает поверхность поля. Кольчато-шпоровый каток 6 прикатывает почву.

3. Машины для совмещения предпосевной обработки почвы и посев.

Такое совмещение наилучшим образом отвечает требованиям агротехники, т.к. позволяет высевать семена во влажную почву за счет ликвидации разрыва между обработкой и посевом

Сеялка-культиватор стерневая (рис. 20) СКС-2, далее по тексту – сеялка) предназначена для разбросного (сплошного) посева зерновых и зернобобовых культур с одновременным подрезанием сорняков, внесением гранулированных удобрений и полосным прикатыванием почвы на отвальных и стерневых фонах преимущественно в районах с недостаточным увлажнением и почвах, подверженных ветровой эрозии.

Сеялка дисковая мульчирующая СДМ-6х2

(рис. 21) «БелАгромаш-сервис» Общий вид машины в составе агрегата в рабочем положении

5.2 Машины для обработки почв подверженных ветровой эрозии Эрозией почвы называют процесс разрушения и сноса почв под влиянием ветра, потоков воды, механических воздействий сельскохозяйственных машин.

Для осенней безотвальной обработки почвы на глубину 10. 16см, культивации стерневых паров и предпосевной обработки легких почв на глубину 7. 16 см с сохранением стерни применяют культиваторы КПШ-5, КПШ-9, КПЭ-3,8 .

Культиватор-плоскорез КПШ-5снабжен рамой в средней секции установлена автосцепка (навеска), два опорных колеса с пневматическими шинами, регулируемых по высоте винтовыми механизмами, и 5 плоскорежущие лапы шири ной захвата по 100 см. Глубина обработки до 16 см.

Культиватор плоскорез КПШ-5

Рис. 23 Рабочий орган культиватора плоскореза КПШ-5.

Противоэрозионный культиватор КПЭ-3,8(рис.24) снабжен двенадцатью лапами шириной захвата по 410 см, расставленными в три ряда. Грядили с лапами крепят к раме кронштейном 10 с пружинами 4. При встрече с препятствием, превышающим давление пружины, лапа выглубляется, а затем под действием пружины возвращается в рабочее положение. Болтом 9 регулируют сжатие пружин и добиваются горизонтального расположения лезвий лап. Глубину обработки в пределах 5. 16 см регулируют передвижением упора 6 на штоке гидроцилиндра 7.

Снабженные пружинами и упругими стойками 8 лапы во время работы вибрируют, поэтому они хорошо заглубляются на твердых почвах и не забиваются пожнивными остатками. Однако они повреждают до 50% стерни и создают гребнистую поверхность поля. Поэтому на культиватор устанавливают штанговое приспособление. Штанга 2 (рис в) вращается в почве на заданной глубине, разрывает корни сорняков, выносит на поверхность часть заделанной в почву стерни и выравнивает поверхность поля.

Рис. 24 Культиватор КПЭ-3,8 со штанговым приспособлением;

а — общий вид; б — рабочий орган; в — схема работы штанги; 1 и 10 — кронштейны; 2 — штанга; 3 — стрельчатая лапа; 4 — пружины; 5 — рама; 6 — упор; 7 — гидроцилиндр; 8 — упругая стойка; 9 — болт.

5.3 Машины для обработки почв подверженных водной эрозии

Снегозадержание в сочетании с задержанием талых вод способствует накоплению влаги в почве. Кроме того, снегозадержание предохраняет почву от глубокого промерзания, так как чем меньше промерзнет почва, тем легче она впитывает талые воды, уменьшая поверхностный сток и смыв почвы.

Снегопах-валикоделатель СВУ-2,6 (рис. 25) предназначен для задержания снега на полях путем образования валков; Основными частями снегопаха являются отвалы 1 цилиндрической формы. К отвалам внизу болтами крепят лемехи 2. Угол постановки лемехов ко дну борозды 46°; угол установки отвалов к направлению движения 30°.

Технологический процесс работы снегопаха заключается в следующем. Снегопах, буксируют по снежному покрову большим просветом вперед, и его лемехи подрезают снег снизу. Пласт снега правым отвалом сваливается влево, а левым – вправо, образуя таким образом, общий валик, превышающий высоту снежного покрова в 2,5…3,5 раза. Заглубление отвалов регулируют перестановкой полозков. Ширина захвата орудия 2,6 м.

Щелеватель-кротователь ШН-2-140,повышающий влагопогло-щающую способность почвы, — наиболее эффективное орудие в борьбе с водной эрозией почв на лугах и пастбищах. Щелеватель, навешиваемый на трактор класса 30 кН, имеет два ножа-щелереза, заглубляемых до 40 см, и устройство для поделки над щелью водонепроницаемых валиков. При движении поперек склонов щелеватель нарезает в почве щели. Его можно применять и для обработки зяби.

Рис.26. Щелеватель-кротователь ЩН-2-140:

1—нож-щелерез; 2— валикоделатель; 3— кротователь; 4 — долото; 5— дисковый нож; 6 — опорное колесо

В отчете привести: марки плугов общего и специального назначения, общий вид плуга; схемы бороны (зубовой и дисковой); лущильника; катка; культиватора, одну из схем расстановки рабочих органов пропашного культиватора; комбинированного агрегата и одну из машин для противоэрозионной обработки почвы и технические характеристики представленных машин.

1. Какие агротехнические требования предъявляются к вспашке, боронованию, культивации, прикатыванию?

2. Как классифицируются плуги общего назначения

3. Из каких рабочих и вспомогательных частей состоит плуг и какое они имеют назначение?

4. Как осуществляется подготовка и регулировка навесного плуга перед работой?

5. Назначение, устройство, работа и регулировка дисковых лущильников.

6. Назначение, устройство, работа и регулировка зубовых и дисковых борон.

7. Назначение, типы, устройство и регулировки катков.

8. Какие рабочие органы устанавливаются на культиваторах для сплошной и междурядной обработки почвы?

9. Как осуществляется подготовка культиваторов для сплошной и междурядной обработки почвы к работе?

10. Какие по назначению бывают комбинированные агрегаты?

11. Какие преимущества дает применение комбинированных машин ?

12. Какие рабочие органы устанавливаются на комбинированных агрегатах?

13. Какие машины применяются для обработки почв подверженных ветровой и водной эрозии?

Дата добавления: 2018-04-15 ; просмотров: 3224 ; Мы поможем в написании вашей работы!

© 2014-2022 — Студопедия.Нет — Информационный студенческий ресурс. Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав (0.009)

Классификация и виды плугов для основной обработки почвы

Орудием для проведения вспашки почвы является плуг. Задачей оборудования является глубокое рыхление почвы дающее основу для проведения подготовки к посеву сельскохозяйственной культуры и дальнейшего процесса её возделывания. Данное землеобрабатывающее устройство характеризуется работой с самыми большими энергозатратами среди всех других видов рыхлительных устройств (борон, культиваторов) в составе агрегатов.

Разновидности плугов

Среди рыхлительных устройств, по характеру обработки почвы, существуют следующие виды плугов:

• Отвальные
• Безотвальные
• Специальные

Первые две категории относятся к устройствам сельскохозяйственного назначения и используются для основной обработки почв. Между собой устройства отличаются характером рыхления, где первые, обеспечивают вспашку с оборотом пласта почвы, а вторые (безотвальные) обрабатывают плодородный пласт без его переворачивания.

Корпус отвального плуга Рабочая лапа безотвального плоскореза Рыхлители чизеля

В категорию специальных плугов входят устройства, предназначенные для мелиоративных операций или кочевания в разработке площадей после лесозаготовок. Рабочие органы таких устройств отвечают характеру выполняемых задач. В примере снизу показано универсальное устройство, обеспечивающее при переналадке: корчевание, нарезание противопожарных борозд, окучивание.

Агрегатирование плугов

По характеру соединения с трактором плуги различаются на:

• навесные
• полуприцепные
• полунавесные
• прицепные

Навесные – присоединяются жёстко с трёхточечной навеской агрегатируемой машины, вся масса которых в транспортном положении приходится на ходовую часть трактора. В рабочее и транспортное положение орудие переводится гидроцилиндром навески в составе гидронавесной системы трактора. Все навесные орудия для вспашки имеют небольшую рабочую ширину захвата с составом в своей конструкции не более 8-ми рыхлительных корпусов.

Полуприцепные и полуприцепные плуги соединяются через прицепное устройство навески трактора. Для хода агрегата в транспортном положении плуги оборудованы ходовыми колёсами. Часть массы плуга распределяется на сцепное устройство трактора другая часть на ходовые опорные колёса в составе оборудования.

Прицепные плуги оборудованы ходовой частью, воспринимающей полную массу на свои опорные колёса без усилия на сцепку трактора.

Полунавесной пахотный агрегат Полуприцепной пахотный агрегат Прицепной пахотный агрегат

Перевод прицепных и полуприцепных (полунавесных) устройств в рабочее положение осуществляется гидроцилиндрами, встроенными непосредственно в конструкцию землеобрабатывающего оборудования. Такие плуги отличаются высокой производительностью, имеют в своём составе от 6-ти до 12-ти рабочих корпусов. Учитывая значительное тяговое усилие, требуемое для работы таких устройств, пахотные агрегаты формируются с мощными энергонасыщенными тракторами не мене 5-го тягового класса.

Отвальные, лемешные плуги

Плуги, осуществляющие вспашку с оборотом пласта, имеют конструкцию рыхлительного органа в виде корпуса с режущим лемехом и отвалом, переворачивающим пласт. Такие устройства являются самыми распространёнными и широко применяются для основной обработки почв.

Виды отвальных плугов

Отвальные плуги делятся на две категории:

1 Устройства общего сельскохозяйственного назначения, используемые для основной обработки почвы. В данную категорию навесные и полуприцепные и прицепные устройства как однокорпусные, так и многокорпусные землеобрабатывающие устройства.

2 Плантажные плуги применяются для произведения глубокой обработки (от 50 см до 100 см) при восстановлении плодородия почв, вспашки перед посадкой садов и виноградников, при проведении мелиоративных мероприятий. Конструкция устройства представляет собой мощный навесной корпус с отвалом для глубокого рыхления. Работа таких устройств характеризуется перемешиванием верхних и нижних горизонтов почвы, открывая доступ к влаге нижних с нижних слоёв.

Кроме этого существуют плуги-культиваторы с дисковыми органами, имеющие несколько универсальные функции в использовании. Такие устройства обеспечивают вспашку с частичным оборотом пласта, где глубина обработки регулируется изменением угла атаки хода режущих дисков.

Форма отвалов

Для достижения хорошего качества вспашки, в зависимости от физического состояния обрабатываемой почвы, корпуса плуга для основной обработки могут оснащаться отвалами различной типа-формы. Так для оснащения отвальных плугов существует четыре основных типа отвалов:

• Цилиндрический – по отношению к потоку срезанного пласта отвал поставлен круто, в следствии чего пласт резко изгибается и крошится при падении. Такой отвал не даёт полного оборота пласта, но хорошо крошит почву.
• Культурный – более изогнутый чем цилиндрический, удовлетворительно крошит и переворачивает пласт. Применяется на ухоженных площадях с легким составом почв.
• Полувинтовой – применяется на старопахотных и задернелых участках, ним хорошо оборачивается пласт с частичным раскрашиванием.
• Винтовой- отличается хорошей оборачиваемостью пласта с плохим крошением, применяется на задернелых участках.

Из инновационных доработок отвальных плугов можно отметить внедрение перьеобразных отвалов в виде разрезной плоскости, позволяющей улучшить дробление движущегося пласта почвы, или оснащение отвалов «углоснимами», в виде металлических пластин, обеспечивающих дробление пласта и формирование ровного рельефа пахоты. А также использование в составе корпусов отвалов из полимерного износостойкого композита, которые менее подвержены налипанию увлажнённого грунта и облегчают общую конструкцию плуга.

Дополнительно, для эффективной заделки пожнивных остатков и хорошего дробления комьев грунта, отвальные плуги могут оснащаться предплужниками в виде отдельного подрезающего лемеха установленного спереди каждого корпуса на ⅓ глубины обработки основного корпуса. Оборудование с предплужниками в классификации плугов называют — культурными.

Оборотный отвальный плуг

Для увеличения производительности пахотных агрегатов в конструкцию отвальных плугов включают дублирующие корпуса с обратным направлением работы. При необходимости разворота агрегата гидроупровляемым поворотным механизмом в составе плуга меняется направления работы пахоты сменой корпусов. Такая конструкция позволяет избежать образования свальных и развальных борозд в горизонте пахоты, уменьшить расход топлива и время на развороты агрегата, так как с функцией смены направления работы корпусов ненужно делить поле на загонки, а движение агрегата проводят по челночной схеме.

Модели отвальных плугов

Среди моделей отвальных плугов существуют устройства для машин от самого малого тягового класса (мотоблоки и минитрактора), до высокопроизводительных, при агрегатировании с энергонасыщенными сверхмощными тракторами.

Примеры расшифровки аббревиатуры моделей отвальных плугов:

ПЛН 5-35 –плуг лемешный навесной 5-ти корпусной, с ширеной захвата корпуса 35 см.
ПНО 3-35 (ПОН 3-35) – навесной оборотный 3-х корпусной, захват корпуса 35см
ПЛП 7-30 – лемешный прицепной 7-ми корпусной, с ширеной захвата корпуса 30 см.

ПЛНУ 8-40 — лемешный навесный усиленный 8-ми корпусной, захват корпуса 40 см.
ППО 9-35 – прицепной оборотный 9-ти корпусной, с захватом корпуса 35 см.

Дополнительно в обозначениях отвальных плугов производитель может указывать тип установленных отвалов или дополнительную литеру, указывающую специализацию в применении устройства.
Например:

ПБН-3-50А – болотный навесной 3-х корпусный, с ширеной корпуса 50 см,
ПЛБ-1 — лемешный болотно-кустарниковый однокорпусной

Таблица основных моделей отвальных плугов

Безотвальные плуги

В категорию безотвальных плугов входят глубокорыхлители-плоскорезы и чизельные рыхлители. Вспашка такими устройствами характеризуется глубоким рыхлением плодородного пласта с минимальным нарушением его верхней части. Такая обработка позволяет защитить почву от ветровой эрозии и пересыхания.

Рабочие органы плоскореза выполнены в виде мощных стрельчатых лап, обеспечивающих рыхление по всей толщине горизонта без нарушения поверхности. На чизельных плугах установлены долотообразные рыхлители, которые позволяют вместе с эффективным рыхлением, при максимальном заглублении, разрушать уплотнённый слой пахотной подошвы, обеспечивая углубление пахотного слоя и поступление из нижних слоёв влаги.

Основная часть моделей безотвальных рыхлителей требует создания значительного тягового усилия от трактора для работы агрегата. Среди представленных на рынке безотвальных устройств самым малым тяговым усилием, в составе такого пахотного агрегата, требуется трактор не менее 2-го тягового класса и выше.

Также нужно отметить, что существуют модели плугов с универсальным применением, где при переоборудовании рабочих корпусов рыхлительное устройство могут применять в качестве отвального плуга и безотвального рыхлителя. Примером такой землеобрабатывающей навесной машины является плуг скоростной комбинированный универсальный — ПСКу-5(6), который в отвальном режиме оборудуется винтовыми отвалами, а в безотвальном режиме – отвалы демонтируются.

Марки плоскорезов

Расшифровка марок плоскорезов

КПГ-2-150 культиватор плоскорез глубокорыхлитель с 2-мя рабочими органами, с захватом одной стрельчатой лапы 150 см
ПГН-5 плоскорез-глубокорыхлитель навесной с 5-ю режущими лапами
ПГП-7 плоскорез-глубокорыхлитель прицепной с 7-ю режущими лапами

Марки чизелей

Примеры расшифровки аббревиатуры чизелей глубокорыхлителей:

ПЧН-4,5 плуг чизельный навесной с ширеной захвата 4,5 м
ПЧГ-3 плуг чизельный глубокорыхлитель с рабочим захватом 3 м
ГЧ-4 глубокорыхлитель чизельный с захватом 4 м
ПЧ-3/1-6 – плуг чизельный с захватом 3 м, один ряд рабочих органов с 6-ю рыхлителями
ПЧ-4,5/2-9 – плуг чизельный с захватом 4,5 м, два ряда рабочих органов с 9-ю рыхлителями

Специальные плуги

К данной категории устройств относятся плуги предназначенные не столько для обработки почвы, сколько для выполнения технологических операций связанных формированием рельефа или очищения почвы, таких как:

• корчевание корней и пней
• окучивание культур
• нарезание поливных, посадочных и противопожарных борозд

В конструкции данных устройств не прослеживается определённой основополагающей системы и характера работы рабочего органа и обработки. Режущие, рыхлительные органы специальных плугов имеют различный вид, с формой и конструкцией отвечающей специфики выполняемой работы.
