Обзор прицепов и адаптеров для мотоблоков Ока

Адаптеры и прицепы к мотоблокам МТЗ. Модели устройств. Самодельные варианты, видео обзоры и отзывы

Сконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Особенности адаптера для мотоблока

Адаптер – специальное приспособление для езды на мотоблоке. Используя его, вы сможете одновременно вести мотоблок и обрабатывать почву.

Адаптер для мотоблока поможет превратить его в мини-трактор

Читайте также: ГОСТ 2.402-68 ЕСКД. Условные изображения зубчатых колес, реек, червяков и звездочек цепных передач

Работа с мотоблоком значительно упростится, если вы будете использовать адаптер. Вы сможете менять насадки, в зависимости от того, какую работу вам необходимо выполнить – окучивание, посадка, прополка, транспортировка. При помощи этого устройства все процессы ускорятся вдвойне.

Этот агрегат позволяет комфортно расположиться на сиденье, которым оно оборудовано. Теперь вы можете заниматься хозяйственными делами, но с большей долей комфорта. На рынке представлены рулевые адаптеры. Однако их можно изготовить самостоятельно.

Обзор мотоблочных адаптеров, агрегатируемых с Окой

Конструкция мотоблочного адаптера очень простая:

  • дышло (удлиненное или укороченное);
  • колесная пара;
  • сиденье;
  • двойная сцепка.

Существует несколько разновидностей этих насадок:

  1. Передний адаптер для мотоблока Ока.
  2. Задний мотоблочный адаптер.

Управление мотоблоком может осуществляться посредством педалей или рычагов.

К мотоблоку Ока агрегатируются следующие марки адаптеров:

  1. АМПК-500 (от КаДви).
  2. Forza (передний).
  3. Модуль ЕМК и другие.

Рассмотрим более полно каждую конструкцию.

Универсальный адаптер АМПК-500

Производителем данного прицепного оборудования является родной КаДви, выпускающий мотоблоки Ока. В сцепке с тяжелым мотоблоком АМПК-500 превращается в полноприводное устройство с прицепом, грузоподъемность которого составляет около 500 кг. Крутящий момент передается на привод адаптера посредством имеющегося на мотоблоке ВОМ.

Адаптер полноприводной АMПК-500

Получившийся минитрактор обладает большим тяговым усилием, чем отдельно взятый мотоблок той же марки. Универсальность модели АМПК-500 заключается в том, что адаптер может использоваться как с кузовом, так и без него, присоединяя такое функциональное оборудование, как плуг, окучник, всевозможные сажалки и копалки.

Характеристики АМПК-500:
Длина2550 мм
Высота с учетом колес1350 мм
Ширина1070 мм

Стоимость такой функциональной навески начинается от 33 тысяч рублей.

Передний адаптер Forza к мотоблоку Ока

Этот навесной агрегат является детищем бренда Forza, агрегатируется с различными мотоблоками, в том числе и с Окой. Креплениеадаптера производится к передней части мотоблока, превращая его в минитрактор.

Передний адаптер Forza

Конструкция полностью разборная, для управления служит рулевое колесо автомобильного типа. Для удобства оператора, навеска снабжена фарой, позволяющей работать и в вечернее время. Масса разборного переднего адаптера составляет 65 кг.



Устройство и принцип работы

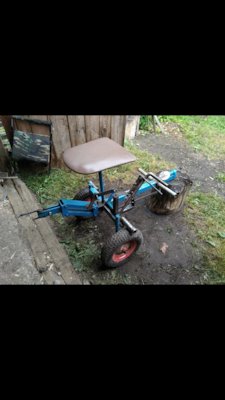

По сути, адаптер представлен в виде тележки, которая присоединяется к мотоблоку. После чего конструкция превращается в мини-трактор. Основные детали такого агрегата:

Читайте также: Поделки из резинок: схемы плетения, идеи создания поделок, советы и рекомендации экспертов (100 фото)

  • рама, к которой крепятся другие составляющие элементы;
  • сиденья водителя с рычагом подъема;
  • 2 колеса;
  • устройство сцепления;
  • колесной оси.

В данном видео проведем разбор переднего адаптера:

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Водительское сиденье

Одним из главных преимуществ адаптера является комфортное кресло для оператора.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Устройство сцепления

Сцепка отвечает за соединение навесного оборудования и самого механического агрегата. Это крепление определяется как одно из самых важных, поэтому изготовляется из высокопрочных металлов – стали или чугуна.

Длина такого устройства составляет около 2 метров, ширина – 80 сантиметров.

В зависимости от сцепления, можно рассматривать такие варианты конструкции:

  • с подвижным сцеплением. Такое устройство наиболее легкое. Сцепление здесь расположено в передней части, однако управление в таком случае сложнее, поскольку необходимо разворачивать весь силовой агрегат;
  • с рулевым управлением. Сцепление здесь жесткое, а управление происходит за счет механического рулевого узла. Такое управление легче в использовании, однако труднее в производстве.

Для мотоблоков разной производительности предназначены разные адаптеры. На механизмы с небольшой мощностью – с коротким креплением, на мощные – с длинным.

Назначение

Адаптер к мотоблоку создали для удобства обработки огорода. Если приделать к нему навеску, то можно расширить сферу применения устройства:

  • убирать сено;
  • выравнивать поверхность почвы;
  • транспортировать грузы;
  • боронить землю;
  • очищать участок от снега.

Адаптер — это устройство, которое предназначено для передвижения на мотокультиваторе. С помощью него можно управлять агрегатом, сидя в кресле, и при этом обрабатывать почву. Прицеп к мотокультиватору Нева снабжен рулевым управлением. Он позволяет упростить использование мотоблока.

Можно устанавливать разные насадки для сбора урожая, плуг, косилку и т.д.

Такой прицеп ускоряет работы в поле. С помощью данной конструкции можно увеличить скорость культиватора с 5 до 10 км/ч. Рассмотрим устройство адаптера. Адаптер к мотокультиватору состоит из:

  • рамы;
  • сиденья оператора;
  • двух колес;
  • оси;
  • сцепного механизма.

После присоединения адаптера мотокультиватор выглядит и используется как мини-трактор. Для создания адаптера на культиватор с передним рулевым управлением нужна рама. На ней устанавливают сиденье оператора. Раму фиксируют на шасси.

Сидение фиксируют к раме. Так оператору будет легче управлять культиватором. Система колес поможет передвигать агрегат по участку. Бывает 2 вида колес: металлические (используются в поле) и резиновые (применяют для движения по дороге).

Сцепка для мотоблока изготавливается из стали или чугуна посредством сварки. Она присоединяет тележку к культиватору. Лучшим считают П-образную систему крепления. С такой конструкцией устройство будет устойчивым.

  1. Наибольшая скорость перемещения на мотоблоке с прицепом равна 12 км/ч.
  2. Наибольшая грузоподъемность — 100 кг.
  3. Диаметр колеи составляет 67 см.
  4. Габариты равны 130х70х71 см.
  5. Вес устройства — 22 кг.
  6. Гарантийный срок работы — 5 лет.



Область применения

Адаптер превращает мотоблок в универсальный, многофункциональный механизм. Используя это оборудование, оператор может находиться в сидячем положении. Важно заметить, что он придает мотоблоку устойчивость и в целом упрощает процесс выполнения работы.

Изначально зафиксированное навесное оборудование, не будет перемещаться вверх или вниз при движении.

Большими преимуществами обладает механизм с рулевым управлением. Больше не нужно использовать ручки мотоблока. Теперь есть специальный рулевой узел, который позволяет развивать скорость до 5 км/час.

При использовании вместе с навесным оборудованием можно расширить спектр выполняемых работ:

  • уборка листьев, снега, территории;
  • окучивание грунта;
  • выравнивание земли;
  • перевозка грузов разных габаритов.



Для чего используют

Некоторые люди не знают, чем же так популярен такой агрегат.

Мотоблок Нева вместе со специальным адаптером удобен в управлении. Действительно, он широко используется в сельском хозяйстве на вспаханной или целиной земле.

Можно также пристроить отвал, позволяющий убирать снег в зимнее время года.

Важно помнить, что такой самодельный маленький трактор позволит выполнять ряд работ: вспахивание земли, обработку участка, окучивание овощей, вывоз мусора или сборку снега.

Если вы решились и все-таки соорудили передний адаптер на мотоблок Нева с установленным рулем, то вся работа в огороде будет выполняться более удобно и быстро.
Это интересно: адаптер для мотоблока с рулевым управлением.



Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

  • задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
  • передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

  • укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
  • удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.

В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему
В зависимости от кузова:

  • кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
  • бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

  • пара колес;
  • механизм сцепления;
  • тормоз и газ;
  • сиденье оператора;
  • рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

Читайте также: Паровое отопление в частном доме: принцип работы системы и разбор возможных схем реализации

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Внимание! Задний прекрасно подойдет для окучивания, так как оператор должен внимательно следить за процессом.

Работа на мотоблоке с рулевым управлением

Скажем несколько слов об особенностях управления мотоблока с рулем, и почему при сборке рекомендуется выполнять именно такой вариант. Не зря этот тип обычных и самодельных машин так популярен, ведь он имеет массу преимуществ:

  • оператору не придется тратить свои силы на хождение за минитрактором;
  • тяговый потенциал техники реализуется на все сто процентов;
  • такой минитрактор более маневренный и функциональный;
  • теперь для того чтобы обработать участок в отдалении от дома, не придется дополнительно перевозить мотоблок — на нем можно будет просто доехать, как на обычном автомобиле или тракторе;
  • управление более облегченное и удобное, чем у других видов;
  • теперь не потребуется держать в руках на весу всю массу этого тяжелого и громоздкого аппарата,
  • появляется возможность быстро собрать и разобрать агрегат;
  • детали управления значительно не модифицируются при переделке;
  • хорошая сбалансированность по весу по осям.

Не будем здесь упоминать шумность работы и прочие характерные особенности, в принципе, всех тракторов. Скажем только об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной сцепкой. Однако плюсы, конечно, более впечатляющие.



Изготовление адаптера к мотоблоку своими руками

Если конструкцию мотоблока можно назвать простой, то этого не скажешь про процесс его изготовления. При разработке самодельного адаптера к мотоблоку нужно обратить внимание на схему чертежей и размеры адаптера, которые играют ключевую роль в дальнейшей разработке.

Прежде всего, нужно иметь при себе следующие инструменты и деталями:

  • сварка;
  • дрель;
  • напильник;
  • пила;
  • шуруповерт;
  • металлические пластины;
  • 2 колеса;
  • уголки из металла
  • крепления.

При разработке чертежа будущего адаптера для мотоблока своими руками, необходимо учесть, какие составляющие элементы входят в конструкцию:

  • рама;
  • подвеска;
  • портал;
  • сцепное устройство;
  • сиденье;
  • рулевое управление.

  • проектирование схемы – в самом начале необходимо все рассчитать так, чтобы все системы и механизмы находились в равновесии, и предотвратить случаи перегрузки системы. Можно пользоваться уже начерченными схемами, однако можно сделать ее самостоятельно;
  • создание основных деталей – во время практической реализации чертежа необходимо обратить особое внимание на поворот кузова. Он должен происходить легко, без помех. В основе рамы – металлические трубы и уголки. Кузов адаптера изготовляют из металлической пластины;
  • установка водительского кресла. Оно размещается на балке на расстоянии 80 сантиметров от передней ее части. Конструкция может дополняться регулировкой сиденья, дополнительными рычагами.

Конструкцию также можно дополнить дополнительными сельскохозяйственными инструментами:

  • плугом;
  • выкапывателем;
  • окучниками;
  • щетками.

Это интересно: адаптер для мотоблока Нева своими руками.


Прицепы для МТЗ

Так характеристики мотоблока МТЗ позволяет переводить до 300-500 кг груза, то не использовать эту возможность просто нельзя. Очень удобно переводить не только собранный урожай, но и различные материалы, инструменты и другие грузы.

Родные от производителя

Для мотоблоков Беларус Сморгонский механический завод представляет свой фирменный прицеп ПМ-00.000. Внешне телега представляет собой классический вариант исполнения, который использует в качестве крепления к мотоблоку сцепку. Достоинством модели является то, что есть сиденье, выполненное в виде бака, в который можно складывать инструмент. Сиденье очень удобное и с него легко дотягиваться до руля мотоблока.

Прицеп мотоблочный ПМ-00.000

Прицеп ПМ может осуществлять перевозку до 300 кг, при том, что его масса равна 200 кг. Устойчивость достигается за счет установки пневматических колес с дорожным просветом 27 м. При изготовлении кузова использовалась прочная сталь. Объем кузова составляет 0,705 куб.м. К недостаткам можно отнести особенности конструкции, не предусматривающей самосвальный вариант выгрузки, так как кузов приварен к раме.

Сторонние аналоги для МТЗ

Аналогом является усовершенствованная модель МП-480, которая обладает рядом достоинств: возможностью перевозки грузов весом до 500 кг и откидным типом кузова. Усиленная конструкция предусматривает предупреждение перекидывания прицепа во время транспортировки груза. В комплекте с телегой поставляются дополнительные щиты, которыми можно увеличить высоту борта, использовав специальные крепления. Сиденье выполнено в виде удобного ящика, в котором можно хранить необходимые инструменты.

Прицепы и адаптеры к мотоблоку ОКА. Переоборудование ОКА в минитрактор

В этой статье представляем обзоры прицепов и адаптеров к мотоблоку от КаДвиОКА, а также варианты переоборудование мотоблока ОКА в минитрактор. Любое навесное оборудование, включая прицеп и адаптер, предназначено для облегчения проведения сельскохозяйственных работ владельцу мотоблока.

Согласитесь — можно вручную управлять мотоблоком, затрачивая энергию на собственное передвижение, удерживание мотоблока в нужном положении и управляя его движением. А можно еще более упростить сельскохозяйственные работы, присоединив к мотоблоку насадку, называемую адаптером, которая позволит уже управлять агрегатом сидя, затрачивая усилия лишь на переключение рычагов и педалей. Работа пойдёт быстрее и производительнее.

Обзор мотоблочных адаптеров, агрегатируемых с Окой

Конструкция мотоблочного адаптера очень простая:

  • дышло (удлиненное или укороченное);
  • колесная пара;
  • сиденье;
  • двойная сцепка.

Существует несколько разновидностей этих насадок:

  1. Передний адаптер для мотоблока Ока.
  2. Задний мотоблочный адаптер.

Управление мотоблоком может осуществляться посредством педалей или рычагов.

К мотоблоку Ока агрегатируются следующие марки адаптеров:

  1. АМПК-500 (от КаДви).
  2. Forza (передний).
  3. Модуль ЕМК и другие.

Рассмотрим более полно каждую конструкцию.

Универсальный адаптер АМПК-500

Производителем данного прицепного оборудования является родной КаДви, выпускающий мотоблоки Ока. В сцепке с тяжелым мотоблоком АМПК-500 превращается в полноприводное устройство с прицепом, грузоподъемность которого составляет около 500 кг. Крутящий момент передается на привод адаптера посредством имеющегося на мотоблоке ВОМ.

Адаптер полноприводной АMПК-500

Получившийся минитрактор обладает большим тяговым усилием, чем отдельно взятый мотоблок той же марки. Универсальность модели АМПК-500 заключается в том, что адаптер может использоваться как с кузовом, так и без него, присоединяя такое функциональное оборудование, как плуг, окучник, всевозможные сажалки и копалки.

Характеристики АМПК-500:
Длина2550 мм
Высота с учетом колес1350 мм
Ширина1070 мм

Стоимость такой функциональной навески начинается от 33 тысяч рублей.

Передний адаптер Forza к мотоблоку Ока

Этот навесной агрегат является детищем бренда Forza, агрегатируется с различными мотоблоками, в том числе и с Окой. Креплениеадаптера производится к передней части мотоблока, превращая его в минитрактор.

Передний адаптер Forza к мотоблоку Ока

Конструкция полностью разборная, для управления служит рулевое колесо автомобильного типа. Для удобства оператора, навеска снабжена фарой, позволяющей работать и в вечернее время. Масса разборного переднего адаптера составляет 65 кг.

Читать еще: Обзор мотоблоков Prorab GT-100 RDKe. Технические характеристики, особенности применения и эксплуатации

Характеристики адаптераForza:
Марка:Forza
Тип адаптераПередний
Рабочая скорость:5 км/ч (с оборудованием)
Транспортная скорость:15 км/ч
Ширина колеи:750 мм
Дорожный просвет:30 см
Сидение:Одноместное
Рулевое управление:рулевое колесо автомобильного типа
Минимальный радиус поворота:1.5 м
Конструкционная масса:65 кг (без мотоблока)
Платные опции:фара, кронштейн для навески, козырек
Агрегатирование:Форза, Нева, Ока, Целина, Луч, Каскад
Габариты (Д×Ш×В)1900×810×1400 мм
Страна-производитель:Россия
Гарантийный период:12 месяцев

Стоит такая навеска от 23 тыс. рублей.

Модуль ЕМК

Это более простая конструкция от КаДви, оснащенная сиденьем, позволяющая не только ехать на мотоблоке, но и присоединять к нему различное навесное оборудование. Ездовой модуль отличается высокой эргономикой, органы управления удобно расположены в непосредственной близости к оператору мотоблока.

Читайте также:  Минитрактор Чувашпиллер 150. Обзор, характеристики, комплектация

Модуль ЕМК

Стоимость данного ездового модуля начинается от 12 тыс. рублей.

Характеристики ЕМК:

Для тех, кто интересуется как сделать адаптер на мотоблок Ока самостоятельно, предлагаем несколько чертежей и видео:

Адаптер к мотоблоку своими руками чертежи

Предлагаем посмотреть на видео, как происходит пахота мотоблоком Ока с адаптером:

Прицепные тележки для мотоблока Ока

Прицепная тележка представляет собою дышло, на котором закреплены:

  • колесная пара;
  • прицеп (кузов);
  • сиденье;
  • сцепной механизм.

Используется прицеп для транспортировки различных грузов (сыпучих, штучных и т. д.). Прицепы могут быть, как с ручной выгрузкой, так и оснащенные функцией самосвала. Грузоподъемность может варьироваться от 200 до 1500 кг. Для мотоблока Ока наиболее приемлемым вариантом являются прицепные тележки грузоподъемностью до 500 кг.

Рассмотрим подробнее некоторые модели прицепов заводского изготовления:

Прицеп заводской ПМГ 300-1

Это одноосное приспособление грузоподъемностью до 350 кг. Производителем этого прицепного оборудования является Калужский завод “КаДви”, выпускающий и мотоблоки Ока.

Прицеп заводской ПМГ 300-1

Характеристики прицепа ПМГ-300-1:
Размер кузова:1200 мм/920 мм/1050 мм.
Масса:95 кг.
Габаритные размеры:2800 мм/1300 мм/1050 мм.
Транспортная колея:1178 мм.
Грузоподьемность:250-300 кг.

Читать еще: Оборудование для внесения минеральных и других удобрений: что учитывать при выборе, где применяется

Прицеп ТМ-360 и ТМ-500

Это также одноосные прицепы, использующиеся для транспортировки различных грузов грузоподъемностью 360 и 500 кг. Тележка полностью разборная (борта раскладываются), имеется функция самосвала.

Характеристики моделей ТМ-360 и ТМ-500:
Размер кузова:1200 мм/920 мм/1050 мм.
Масса:95 кг.
Габаритные размеры:2800 мм/1300 мм/1050 мм.
Транспортная колея:1178 мм.
Грузоподьемность:250-300 кг.

С мотоблоком Ока агрегатируются прицепы и адаптеры таких производителей, как:

  1. «Завод Чувашпиллер».
  2. «Мобил К».
  3. «Вулкан».
  4. «Миротех Урал».
  5. «Всеволжский РМЗ» и другие.

При желании, всегда можно сделать адаптер или прицеп к мотоблоку Ока своими руками. Предлагаем чертеж самодельной тележки мотоблока на основе балки Ока:

Прицеп для мотоблока: 1 — кронштейн навесных орудий мотоблока «Электроник», 2 — консоль, 3 — водило, 4 — подножка (доска 20мм), 5 — сиденье водителя (доска 20мм), 6 — рама, 7 — кузов (доска 20мм), 8 — балка опорная (брус 50×50мм, 3 шт.), 9 — болт М8, 10 — кольцо упорное (труба 58×4), 11 — колесо (от мотоколяски СЗД, 2 шт.). – общ. Вид

Переделка мотоблока Ока в минитрактор

Владельцы тяжелых мотоблоков Ока частенько прибегают к усовершенствованию своей техники, переоборудовав свой мотоблок в мини-трактор. Для такой переделки лучше брать самые тяжелые модели, такие как мотоблок «Ока» МБ-1Д1М1, производительность двигателя составляет 8 л. с.

Менее мощные мотоблоки “Ока” МБ-1Д1М13 и МБ-1Д1М14 (производительность 6 и 7 л. с.) также могут быть подвержены переделке.

Подготовка к переоборудованию мотоблока

Решившись сделать самодельный трактор из мотоблока Ока, вам необходимо позаботиться о наличии следующих инструментов и материалов:

  • сварной аппарат;
  • ключи;
  • дрель;
  • болгарка;
  • молоток;
  • крепежи;
  • пара колес;
  • водительское кресло;
  • листы металла;
  • трубы, уголки и т. д.

Предлагаем ознакомиться со схемами и чертежами переоборудования мотоблока в трактор:

Переделка мотоблока Ока в трактор может быть выполнена с использованием уже готовых комплектов запчастей, выпускаемых отечественными заводами. Комплектация такого набора примерно следующая:

  • инструкция по сборке минитрактора;
  • прочная рама (основа);
  • рулевая колонка;
  • колесная пара;
  • защитные крылья для колес;
  • защита для водителя;
  • сиденье с креплением;
  • тормозная система (барабан с диском, цилиндр, бачек для жидкости);
  • задний подъемник;
  • комплект для установки фрез;
  • рычаги управления.

Предлагаем посмотреть видео обзор комплекта запчастей, предназначенных для переломки:

Перечень производителей, выпускающих готовые комплекты для переоборудования:

  1. “КМ-Агротех” (более 56 тыс. рублей).
  2. “Агромарка” (от 7 тыс. грн.).
  3. ЧП “Техно Гарант” (более 9 тыс. грн.).
  4. ООО «Булат» (от 6,5 тыс. грн.).
  5. ООО «Кэтман Групп» (более 1700 бел.рублей).

Видео обзор

Предлагаем посмотреть видео о работе трактора из мотоблока Ока, сделанного своими руками:

Отзывы владельцев

Руслан, 42 года:

Здравствуйте. Купил мотоблок Ока 4 года назад, через полгода после покупки раскошелился и на прицеп. Взял модель того же завода, ПМГ-300-1. Очень удобный агрегат, легко монтируется, демонтируется. Устойчивый с самовыбросом.

Евгений, 29 лет:

Я решил сделать переломку мотоблока в трактор, моя Ока отпахала 3 года, пришло время модернизироваться. Сначала думал самостоятельно сделать все детали, но просмотрел чертежи (которые не всегда соответствуют описаниям работы в инете), оценил стоимость материалов, электроэнергии и решил, что заводская конструкция выйдет не дороже. Решил отдать предпочтение отечественному производителю, остановившись на Харьковской Агромарке. Покупка стоила чуть более 7500 грн. Инструкция более чем доступна к пониманию, есть гарантия (что и требовалось) тракторок получился славный, полноприводный, выносливый, проходимость и тяговые характеристики на высоте.

Обзор прицепов и адаптеров для мотоблоков Ока

Адаптер и прицеп — это разновидности навесного оборудования для мотоблока, предназначенные для повышения грузоподъемности техники и перемещения различных грузов. Далее мы подробнее рассмотрим, какие прицепы и адаптеры можно использовать с мотоблоком «Ока».

Характеристики

Мотоблок-ОКА-МБ-1Д1М10

Адаптер представляет собой конструкцию с сиденьем и двумя колесами. Устройство крепится к агрегату при помощи сцепки, состоящей из двух частей. Одна необходима для присоединения непосредственно к мини-трактору, вторая — для регулировки расстояния между любым навесным оборудованием и мотоблоком. Адаптер может управляться ножным и ручным способом.

Адаптер ПНО-1

Прицеп — это конструкция, внешне напоминающая адаптер, но с приводом на задние колеса. На задней части адаптера или прицепа, непосредственно за сиденьем, может размещаться небольшой кузов, в который оператор может помещать различные грузы для перевозки, в том числе урожай, собранный с участка.

Прицеп мотоблочный грузовой ПМГ300-1

Заводской адаптер АМПК-500

Производитель «Кадви» в линии заводского навесного оборудования для «Ока» разработал универсальный полноприводный адаптер АМПК-500. Его можно использовать с тяжелыми мотоблоками, в том числе с «Окой».

Данная модель оснащена приводом на задние колеса. Кузов легко снимается. Благодаря использованию такого устройства, оператор может транспортировать грузы весом до 500 кг.

Адаптер АМПК-500

Адаптер от «Кадви» может использоваться без кузова — в сочетании с картофелесажалкой, плугом, окучником или бороной.

При установке адаптера тяговое усилие мотоблока повышается вдвое.

Безусловно, использование адаптеров и прицепов дает определенные преимущества, например:

  • возможность сидеть при выполнении агротехнических операций;
  • съемный кузов легко открепляется;
  • прицепной механизм позволяет навесить любое дополнительное оборудование;
  • повышение производительности работы минимум вдвое;
  • придание машине большего веса.

В комплекте с адаптером покупатель получается также упаковочный лист, руководство по эксплуатации и два шплинта.

Стоимость подобного оборудования начинается от 33,5 тысяч рублей.

Ездовой модуль ЕМК

Для тех, кого интересует менее масштабный адаптер, удобным вариантом может стать ездовой модуль ЕМК. ОН подходит для мотоблоков «Ока» и «Угра». На данный модуль можно крепить окучник, косилку или уборщик снега. Устройство также оснащено сиденьем, поэтому оператор может выполнить больше манипуляций на земельном участке, затратив меньше усилий.

Ездовой модуль ЕМК

Мотоблочный грузовой прицеп ПМГ 300-1

Более легкий вариант от «Кадви», заменяющий описанный выше адаптер АМПК500 — это мотоблочный грузовой прицеп ПМГ 300-1. Устройство может поднимать грузы общим весом до 350 кг, размеры кузова составляют 1200х1600х340 мм.

Прицеп мотоблочный грузовой ПМГ300-1

Общие характеристики
Размер кузова:1200 мм/920 мм/1050 мм.
Масса:95 кг.
Габаритные размеры:2800 мм/1300 мм/1050 мм.
Транспортная колея:1178 мм.
Грузоподьемность:250-300 кг.

Аналоги

Для тяжелых мотоблоков, к которым относится «Ока» можно использовать адаптеры и прицепы не только производства ОАО «Кадви», но и других российских производителей, например, завода «Мобил К», расположенного в г. Гагарине; ООО «Вулкан», г. Канаш; ЗАО «Всеволжский РМЗ», а также ООО «Миротех Урал», ООО «Завод Чувашпиллер» и других.

Прицеп ТМ-250 Адаптер АПМ-350 Прицеп грузовой

Производителей сельхозтехники в настоящее время довольно много, потому качественное заводское навесное оборудование вполне можно сочетать с мотоблоком «Ока». Важно лишь убедиться в соответствии подходящих параметров сцепки с параметрами мотоблока.

Мотоблок ОКА с адаптером ПНО-1:

Переоборудование мотоблока в мини-трактор

Чтобы выполнить переделку мотоблока в мини-трактор, потребуется не просто умение и время. Нужен будет мощный, тяжелый агрегат, который выдержит нагрузку на переднюю ось, а также сможет вытянуть груз, которым наполнится прицеп при транспортировке.

Мотоблок Ока МБ-1Д1М10

Мини-трактор на основе мотоблока Ока

Для переоборудования в мини-трактор подойдет модель мотоблока «Ока» МБ-1Д1М1. Эта модификация из всех, представленных в линии МБ1, наиболее тяжелая, а мощность двигателя у нее больше остальных — 8 лошадиных сил.

Отзывы владельцев мотоблоков, опубликованные на интернет-форумах для фермеров, показывают, что для усовершенствования и переоборудования машины в трактор подходят и другие модификации МБ-1, например, 1Д1М13 или 1Д1М14.

Пример самодельного мини-трактора:

Детали и запчасти

Для самостоятельного изготовления минитрактора потребуется большое количество деталей. Примерный список:

  • металлические листы, уголки, трубы;
  • крепежные элементы (болты, гайки и т.д.);
  • аппарат для сваривания металлических конструкций;
  • защитная одежда;
  • сиденье для водителя;
  • колеса транспортные.

Вы можете ознакомиться с примером самодельного мини-трактора, посмотрев видео-обзор.

Самодельный мини-трактор

Комплекты для переделки мотоблока в мини-трактор

На рынке мототехники работает множество компаний, как крупных, так и мелких, которые реализуют готовые пакеты запчастей и деталей для создания из мотоблока настоящего универсального минитрактора.

Для упрощения задачи при наличии свободных денежных средств можно воспользоваться уже готовым пакетом переделки мотоблока в минитрактор.

Чтобы ознакомиться из примером готового комплекта запчастей и деталей для переделки мотоблока в полноценный минитрактор, предлагаем посмотреть видео-обзор.

Обзор комплекта для переоборудования (переделки) мотоблока в мини-трактор

Производители подобных решений есть в России, Украине, Белоруссии. Вот лишь некоторые компании, занимающиеся изготовлением наборов для переделывания мотоблоков и культиваторов в небольшой трактор:

  • Компания Агромарка, Харьков (стоимость набора запчастей — от 7 тыс. грн);
  • ООО «Булат», Харьков (от 6, 5 тыс грн в зависимости от комплектации набора);
  • ЧП Техно Гарант, Киев (от 9 тыс. грн);
  • Компания «КМ-Агротех», Краснодар (от 56 тыс рублей);
  • ООО «Кэтман Групп», Минск (от 1700 белорусских рублей).

Отзывы

Виктор, Подольск:

«Мотоблок Ока мне нравится, так как работаю с ним уже 6 лет. По работе претензий нет, разве что двигатель шумный, а вот скорость нормальная, примерно 8 км в час. Я на своем ездил на ближайший рынок, перевозил мешки с цементом. До рынка дорога занимала около 45 минут, и обратно столько же. В прицепе у меня умещалось несколько мешков цемента, плюс продукты на дачу. Прицеп брал не заводской, то ли белорусский, то ли отечественный, производителем, если честно, не интересовался. С креплениями все сложилось удачно, быстро подсоединил и начал работу. Даже на подъемах на дороге техника не подводит!»

Валерий, Подмосковье:

«Самодельные прицепы не рассматриваю вообще. Когда встал вопрос о покупке тележки-прицепа, то купил изделие производства г. Гагарин. Обычная ТПМ-350. Служит столько же, сколько и сам мотоблок. Минусов особо не заметил. Плюсы: удобное сиденье, достаточно широкое, есть бардачок и даже подставка для ног. Сейчас вроде выпускают уже без бардачка, и очень напрасно, ведь в дороге может потребоваться инструмент и всякие мелочи, а положить некуда, только в карманы, Вес тянет нормально, до 500 кг с моим весом почти в сотку — как раз укладывается. По песку мотоблок с телегой 100% будет буксовать, а вот по асфальту даже в гору хорошо и быстро едет».

Выбор адаптера.

Всем привет. Под скажите пожалуйста, адаптер какого типа лучше подойдёт для мотоблока? В чем плюсы и минусы того или иного?
Мотоблок Ока с двигателем чемпион 9л.с. Из оборудования: роторная косилка, плуг, грабли.

Комментарии 54

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

Свой тоже переделал, почти адаптер… Но за час возможно вернуть в исходное положение

Передний адаптер нужен при работе с агрегатами требующими большого тягового сцепления колес, т.к. помимо веса на колеса от мотоблока дополнительно добавляется вес оператора.
Задний адаптер как по мне дак только для передвижения по твердой поверхности, т.к. при движении по рыхлым грунтам зачастую не хватает именно тягового сцепления колес.

Я вообще в начале думал, о мини тракторе переломке. Но в реализации, для меня сложная будет.

Передний адаптер нужен при работе с агрегатами требующими большого тягового сцепления колес, т.к. помимо веса на колеса от мотоблока дополнительно добавляется вес оператора.
Задний адаптер как по мне дак только для передвижения по твердой поверхности, т.к. при движении по рыхлым грунтам зачастую не хватает именно тягового сцепления колес.

У меня НЕВА и еще у двух соседей по гаражу тоже НЕВА. У нас троих есть адаптеры и еще много всякого навесного которыми мы друг с другом делимся. При этом у меня передний адаптер у двух других задние различной конструкции. Всем нравится мой передний адаптер, поскольку навесное (плуг, окучник и т.д.) все крепится как правило сзади. Зимой наоборот беру у соседа задний адаптер поскольку навесной снегоочиститель крепится спереди мотоблока.
Моя версия конструкции довольно проста, большинство деталей стандартные. www.drive2.ru/b/3030633

Посмотрите как устроен привод косилки на адаптере КТЗ.
Может себе так сделаете или приобретете готовый у них.

Ну я о чем то таком думал. Только другой с другой навеской

Первый однозначно. У меня Нева, и цилина мотоблоки подобее вашей Оки. Цеплял задний адаптер не везёт по пашни даже пустой адаптер) сзади толку нет на таком лёгким мотоблоке. Ему не хватит весу и сил тянуть адаптер, + доп оборудование. Нужно непосредственно цеплять оборудование за мотоблок, а адаптер вперёд, толкать всегда легче, чем тащить. В этом году хочу попробовать передний адаптер, купил всё нужно только собрать.

Вот и я склоняюсь больше к переднему. Мы пробовали цеплять задний адаптер(который на фото) с граблями. Колёса были приспущены и уже в небольшой подъём, веса мотоблока не хватало его тащить.

Я максимально простой передний сейчас собираю. Балка из уаз кардана, профель 50х50 рама, рулевой редуктор ваз классика, колеса с мотороллера. Посмотрим весной как будет с ним. Сейчас шнекоротор стоит на обоих мотоблоках, один 40 кг, другой 60 кг спереди весит толкает в сугроб на ура, с 5 л.с ДВС. И толкать, и крутить хватает мощи. Это всё говорит только об одном спереди однозначно всё лучше.

Вот и я склоняюсь больше к переднему. Мы пробовали цеплять задний адаптер(который на фото) с граблями. Колёса были приспущены и уже в небольшой подъём, веса мотоблока не хватало его тащить.

Однозначно нужен передний адаптер, поскольку мотоблок относительно лёгкий, и ему не хватит собственого веса для огородних работ,
www.drive2.ru/b/602110985263648238/

Однозначно передний класс( конструктора тракторов за нас додумали ) но надо доделать и груз на перёд или опорное сзади

Можно попробовать сместить в перед сидение

но зад нельзя разгружать тоже чтоб не буксовал .

Я думаю опытным путём можно найти золотую середину в развесовке

С мотоблоком достался этот адаптер, но он очень тяжёлый и у него нет ни подъёмного механизма навески ни самой навески как таковой.

Зачем такие делать для лёгкого мотоблока…
У меня колёса для тачки 350кг. И то хватает и плужок тоскать, и зад возить), и прицеп подвесить с песком.

Да кто ж его знает. Что в голове творилось, к того человека, который его сварил. На вскидку в нем киллограм 50-60

А каком мотоблоке идёт разговор?
А то не понятно потянет ли Ваш мотоблок адаптер вообще.

Ока с двигателем чемпион 9сил. Потянуть должен. В пользовании, есть тяжёлый задний адаптер не удачной конструкции.

я за передний адаптер, всё-таки получается тракторок. www.drive2.ru/b/601563703350930950/

bigmacintosh

я за передний адаптер, всё-таки получается тракторок. www.drive2.ru/b/601563703350930950/

Для этих целей лучше иметь 2 мотоблока.

Ну это дюже кучеряво.

Все снято с одной девятки на металлоприемке за 3 т.р. кроме уголка. Так что приемлемо по цене.

Если вы про адаптеры, то да. А вот два мотоблока это уже дорого.

PaulZibert1

Для этих целей лучше иметь 2 мотоблока.

У меня все снимается в течении часа. Весь подрамник держится на 6 болтах среденяющмх штатную раму. Так что разобрать не долго.

Читайте также:  Минитракторы Ставрополец. Обзор модельного ряда, характеристики

Использовал оба. Плюсы, передним лучше сцепление и тяга, почти не буксует . Более моневренный на разворот.
Минусы . Долгая сборка, сложность конструкции подъёмного механизма навески. Нужен груз на перед. Сложность рулевой конструкции.
Если делать один раз и навсегда то лучше передний. Получается минитрактор. Но нужно продумывать всё.
Задний адаптер. Лёгкость сборки, пару минут. Не нужно разбирать управление мотоблока. Простая установка навески. Простая конструкция.
Минус. Нужно грамотно отстраивать угол атаки чтобы не пришлось догружать зад . Хуже сцепление, нужно на мягкой почве догружать перед.
Я использую задний адаптер так как мне нужно быстро снимать мотоблок от адаптера.
Вот посмотрите простой передний адаптер . На моем канале .

Просто с задним адаптером я сталкивался, но он сделан очень тяжёлым и не совсем удачной конструкции.

Сейчас переделал на задний. Он лёгкий килограмм 15. Легко одному зацепить, или прикатить на поле

Просто с задним адаптером я сталкивался, но он сделан очень тяжёлым и не совсем удачной конструкции.

А какой мотоблок у вас и какие задачи вы хотите решать?

Мотоблок ока с китайским двигателем чемпион на 9 сил. Вспашка, покос травы, работа с прицепом

Из тех видео что я посмотрел. Косят траву с задним адаптером. Опять-таки нет переделок мотоблока. А к заднему адаптеру можно кузов цеплять. Или навеску.
Я бы руководствовался меньшими трудозатратам и переделками обратно в мотоблок.
У меня мотоблок 7лс. И тяжёлая земля . Заднего адаптера вполне хватает. Я все на поле делаю только с адаптером.У меня правда ходоуменшитель, так как скорость большая. И деференциалы на колёса, легче разворот делать. Только культивирую иногда без адаптера.
Но это лишь мое мнение.

У Оки дифференциалов нет. И в наш чернозём с задним адаптером вряд ли по тянет

Я покупал деференциалы на колёса. Про вашу землю конечно я не могу ничего судить. У меня считается тяжёлая почва. И в дождь или сырую погоду по весне, он тоже не всегда может тянуть.
Если у мотоблока на первой передаче скорость 1-2км/ч. То ему будет хватать тяги.
Вот если он быстро ездит на 1передачи. Тогда он будет закапыватся, буксовать.
Я себе из-за этого цепной редуктор делал. Теперь даже грунтозацепами не пользуюсь. Тянет очень хорошо.

В сырую погоду у нас нет смысла даже лезть в огород(опять же, я говорю по свой мотоблок, другой может и сдюжит). На первой скорость и он разгоняется где то наверное до 3-4км/ч.

Скорость большая для работы на огороде. На такой очень сложно пахать окучивать ушастиком. И выкапывать веерной коплкой типа дельфин. Особенно не на торфяных рыхлых почвах.
Вот ссылка на канал. Они улучшают мотоблок Ока . Думаю вы найдете много полезного.

Сидеть лучше на моторе, чтобы не буксовал. Точнее, меньше буксовал…

Это да, но как быть с по косом травы?

А какие проблемы? Набок косу, типа тракторной.

Через угловой редуктор получается?

Не знаю, надо смотреть по месту. Ремни в Оке по моему?

Да привод ременный у косилки.

Сидеть лучше на моторе, чтобы не буксовал. Точнее, меньше буксовал…

При узкой базе колес 60-70см . И высокой посадке. Очень легко перекулиться на бок, на неровностях.

А какая разница, будет он сидеть на моторе или нет? Ширина то одинаковая…

Разница в размещении центра тяжести и загрузки ведущей оси.

Не совсем понимаю, чем влияет загрузка ведущей оси на устойчивость к наклону на бок.
Центр тяжести не станет выше, а если и станет, то не сильно. И это можно решить добавив грузы на колеса.

Загрузка на устойчивость практически не влияет. Она повлияет в том случае, если её вынести за колею

Не совсем понимаю, чем влияет загрузка ведущей оси на устойчивость к наклону на бок.
Центр тяжести не станет выше, а если и станет, то не сильно. И это можно решить добавив грузы на колеса.

Центр тяжести станет выше и довольно существенно. Относительно ширины. А грузить колёса придется килограм по 50 и не факт что поможет. Так как вес рулевого будет от 60 кг, он сидя на сиденье будет наклоняться с мотоблоком. И переезд даже небольшой колеи будет постоянно заваливать мотоблок на бок.
Если у вас есть мотоблок, можете в гараже подложить под одно колесо 2-3 кирпича. И увидите что наклон + если сядет мужчина с верху бака на сиденье будет заваливать мотоблок.

Спасибо вам, дорогой друг. Торгую мотоблоками более 10 лет, в том числе и с адаптерами, в том числе собираю их и доставляю покупателям. Ну и хвастаюсь немного, да…
Ваша теория хороша, но имеет некоторые трудности.
1.Если бы водитель сидел неподвижно, то да, на неровностях конструкция была бы менее устойчива. Но он же может наклоняться в сторону, тем самым уравновешивая это дело.
2. Если водителя садить не на мотор, то да, центр тяжести сместится куда то между мотором и доп осью. Но нам то важно не это. Нам важно куда она сместится в оси наклона. А тут скорее всего большой разницы не будет.
3. Когда то попал в мои руки трёхколёсный мотоблок МТЗ, была заводская версия у них. Конечно, прям совсем на бездорожье я на нем не попадал, но в обычных условиях он был вполне устойчив.
4. Если сильно захотеть, то можно что угодно перевернуть.

Торговля к непосредственной эксплуатации отношения не имеет. Всякого хлама в малой сельхозтехнике хватает.
Тем более что вы сами можете проверить, тот способ что я предлагал. А в движении сохранить управление и задом удерживать равновесие, будет проблематично.
Я отказался от передней сцепки, ещё потому что. При осевом наклоне очень просто свалиться. И как не елозь на сиднье это мало помогает, а травмироваться вполне возможно . Если колея узкая, то центр тяжести лучше делать пониже.
Ваш вариант может сработать на тяжёлых мотоблоках, беларус, мотор сичь.
На лёгких лучше шире колею делать для устойчивости или сиденье пониже

Навесное оборудование для мотоблоков ОКА. Описание и характеристики

Навесное оборудование для мотоблоков ОКА. Описание и характеристики

Мотоблоки

Адаптер

Мотоблочный адаптер — это приспособление, крепящееся при помощи сцепки к мотоблоку и позволяющее производить сельскохозяйственные работы, управляя моторизированным устройством сидя (превращая мотоблок Ока в минитрактор). Адаптеры бывают нескольких типов:

  • задние;
  • передние;
  • универсальные.

Наиболее часто встречаются задние и универсальные адаптеры. Передние выпускает марка Форза, устройство отлично агрегатируется с Окой.

Детищем Калужского завода является универсальный мотоблочный полноприводный адаптер АМПК-500. Данное устройство имеет грузоподъемность до 500 кг, укомплектовано съемным прицепом, присоединяется к мотоблоку Ока через ВОМ (благодаря этому получается привод на обе колесные пары).

Борона

Универсальным навесным орудием к мотоблоку Ока является борона. Это приспособление позволяет производить следующие работы на земельном участке:

  • боронование (выравнивание только что вспаханной почвы);
  • культивацию;
  • уборку полей после снятия урожая.

Мотоблочная борона имеет массу в 12 кг. и размеры около 90 см.

Видео обзор

Предлагаем посмотреть несколько видео обзоров, где показано как правильно производится посадка картофеля мотоблоком Ока:

Как работает мотоблок Ока с картофелекопалкой:

Грузы утяжелители

Фрезеровка и вспашка — тяжелые работы, требующие большого усилия от мотоблока и оператора, для заглубления в почву на определенную глубину. Чем плотнее почва — тем большее усилие требуется приложить.

Для того, чтобы облегчить пахотно-фрезеровальные работы и утяжелить моторизированное устройство, производителем техники были разработаны специальные утяжелители, навешивающиеся на колеса мотоблока Ока и добавляющие ему веса.

Масса одного такого утяжеляющего груза может варьироваться от 5 кг., до 17 кг. Такому утяжелению подлежат более легкие модели мотоблоков Ока, весом до 120 кг.

Грунтовые зацепы

Данная насадка надевается на ось вместо колес или фрез и используется для создания лучшего сцепления с землей при проведении следующих полевых работ:

  • пахоты плугом;
  • окучивания;
  • боронования;
  • посадки растений;
  • выкопки урожая;
  • при сильных снежных заметах со снегоуборочными агрегатами.

Заводские грунтозацепы к Оке весят 18,8 кг, их диаметр варьируется от 350 до 500 мм. Эти железные колеса не предназначены для езды по дорогам и для транспортировки грузов в комплекте с прицепом.

Картофелекопалку купить для мотоблока | выкапыватели картофеля по цене от 893 руб.

Картофелекопалки для мотоблоков в интернет-магазине «Бигам» по цене от 893 рублей до 49941 рублей. В наличии более 18 наименований. Купить выкапыватели картофеля on-line на сайте, позвонив по телефону, или заказать его доставку можно в следующих городах: Москва, Ярославль, Владимир, Вологда, Иваново, Кинешма, Ковров, Кострома, Переславль-Залесский, Рыбинск, Череповец, Углич, Гусь-Хрустальный и Муром. Также товар можно забрать самовывозом в наших розничных магазинах.

Картофелесажалка

Эта приставка используется для механизированной посадки картофеля. Клубни картофеля загружаются в специальный бункер, где захватываются специальными прижимными ложечками и погружаются в заранее прорезанную окучником борозду, после этого клубень тут же зарывается дисковыми окучниками, формирующими почвенный гребень.

Клубневыкапыватель

Это приспособление в народе называется картофелекопалкой. Предназначается оно для механизированного сбора картофеля при помощи мотоблока Ока. Клубневыкапыватели бывают нескольких видов:

  • простые;
  • грохотные (вибрационные);
  • эксцентриковые.

Родной завод КаДви выпускает обычные картофелекопалки, крепящиеся к мотоблоку Ока (Угра и т. д.) при помощи сцепки.

Предлагаем изучить схемы наиболее доступных по цене картофелекопателей:

Навесное оборудование для мотоблока ока

Для чего нужно навесное оборудование к мотоблоку Ока? Мотоблок сам по себе комплектуется фрезой и колесами, при помощи которых можно лишь привезти агрегат к месту действия и обработать качественно почву, подготовив для посадки растений.

Это, конечно, немало, но чтобы не производить дальнейшие сельскохозяйственные работы вручную, производителем техники было изобретено соответствующее навесное оборудование, благодаря которому:

  1. Сократились временные затраты на проведение конкретных сельскохозяйственных операций.
  2. Улучшилось качество проведения работ.
  3. Сократились физические нагрузки при возделывании почвы,
  4. Резко возросла производительность труда и урожайность.

Опишем наиболее популярные навесные приспособления и их функции.

Обзор

Обзор навесного оборудования для мотоблоков ОКА поможет узнать о всех возможностях тяжелой мототехники, которая за последние годы приобрела огромную популярность, как среди фермерских хозяйств, так и у дачников и жителей деревень.

Производителем мотоблоков Ока является Калужский машиностроительный завод “КаДви”, выпускающий и сами мотоблоки, и функциональное оборудование к ним. Важно отметить, что производимое навесное оборудование отлично агрегатируется и с другой маркой мотоблоков, Угрой, выпускаемой этим же заводом.

Окучник (распашник)

Это навесное орудие предназначено для нарезки борозд под посадку растений, окучивания растущих культур, аэрации почвы. Производитель выпускает одно- и двухрядные окучники. Они могут быть нескольких видов:

  • дисковые;
  • роторные (пропеллерные);
  • створчатые (в виде плуга).

Окучники могут иметь как фиксированную, так и регулируемую ширину захвата. Крепление происходит посредством сцепки.

Установка распашника на мотоблок представлена на схематическом рисунке ниже:

Отвал (лопата)

Это приспособление актуально и в зимнее время (используется для уборки снега), и в весенне-осенний период (расчистка территорий от мусора, разравнивание почвы и т. д.). Лопаты бывают регулируемыми и нерегулируемыми, прямые, левонаправленные или правонаправленные.

Вес заводской лопаты не должен превышать 13 кг, ширина захвата — 90-100 см.

Пневматические колеса к мотоблоку ока

Колеса входят в комплектацию к мотоблоку и используются для транспортировки агрегата с прицепом или адаптером по дорогам общего назначения. В связке с навесным оборудованием используется редко.

Почвенная фреза

Основное назначение почвенной фрезы (культиватора)- рыхление почвы под посадку растений. Второстепенное назначение — равномерное распределение внесенных удобрений на земельном участке, аэрация почвы. Для мотоблоков выпускается два вида фрез:

  • саблевидные;
  • гусиные лапки.

Завод “КаДви” укомплектовывает свои мотоблоки фрезами “гусиные лапки”, которые отлично подрезают даже твердую почву, перемалывая пласты на мелкую пыль. Каждый культиватор состоит из трех секций, секция состоит из трех режущих ножей. Диаметр фрез от “КаДви” 34 см, общий вес 17 кг 200 г. Глубина погружения ножей — около 20 см.

Предлагаем ознакомиться с чертежом, на котором показан порядок сборки активной почвофрезы:

Роторная косилка “заря”

Это навесное оборудование предназначено для скоса трав, заготовки кормов для скота. Состоит насадка из двух металлических дисков, со спрятанными режущими ножами (по 4 на каждый диск). Жесткая рама крепится в передней части мотоблока к ВОМ, передающему вращательный момент к роторам.

Вес косилки “Заря” — 24 кг, ее размеры — 810/930/780.

Сцепка

Сцепной механизм — незаменимое приспособление, позволяющее крепить к мотоблоку Ока различное навесное оборудование. Сцепки бывают:

  • регулируемыми (угол атаки);
  • нерегулируемыми;
  • универсальными.

Сцепка может входить в комплектацию к мотоблоку, может и продаваться отдельно.

Тележка одноосная грузовая

Прицеп, или как его еще называют — одноосная грузовая тележка, предназначен для транспортировки различных штучных и сыпучих грузов при помощи мотоблока. Крепится данное оборудование позади мотоблока посредством сцепки.

Прицепы бывают с ручной или самосвальной разгрузкой, грузоподъемность может варьироваться от 300 до 500 кг. Сидение для оператора мотоблока — неотъемлемый аксессуар данного оборудования.

Характеристики адаптера ампк-500:

Длина2550 мм
Высота с учетом колес1350 мм
Ширина1070 мм

Характеристики картофелесажалки от кадви:

ПараметрЗначение
Производительность, га/часдо 0,25
Масса, кг34
Емкость бункера, л33
Расстояние между клубнями, см30-40, с возможностью регулировки до 50
Ширина колеи опорно-приводных колес, м0,6-0,7
Транспортная колея, регулируемая, мм600-700

Характеристики косилки “заря”:

ПараметрЗначение
Габаритные размеры, мм810*930*780
Масса, кг, не более33
Ширина захвата, м, не менее0,8
Рабочая скорость косилки в зависимости от прочности и густоты скашиваемой растительности и почвенно-климатических условий, км/ч2,0…4,0
Высота скашиваемой травы, мдо 1
Производительность кошения травы, га/ч, не менее0,15…0,2
Частота вращения режущего диска, мин1800…2400
Высота среза растительности, см, не более7

Шнекороторный снегоуборщик

Эта снегоуборочная насадка используется только в зимнее время для уборки прилегающих к дому территорий от снега. Основа конструкции — вал с наваренным зубчатым шнеком, подрезающим даже обледенелую корку льда, и подающим снежные массы на крыльчатку.

Выброс снежной массы осуществляется через специальную горловину и регулируется по дальности и высоте. Дальность выброса может составлять от 3 до 15 м. Присоединение роторного снегоуборщика к мотоблоку Ока осуществляется через клиноременную передачу.

Штатный дифференциал

Это универсальное мотоблочное приспособление, позволяющее мотоблоку совершить резкий разворот на угол до 240 градусов (одно колесо блокируется). Маневренность моторизированного устройства растет. Кроме того, дифференциал может быть использован в качестве удлинителя осей с целью навешивания почвофрез.

Отзывы владельцев

Илья, 31 год:

У меня не мотоблок Ока, а мини-трактор! Купил 2 года назад переднюю Форзу и переел на скоростные работы. Мои 1,5 гектара с картофелем обрабатываются быстро и качественно. Экономия и в человеческих ресурсах, и по времени, и по топливу. Разницу почувствовал в первую же неделю. Навесное имеется в полной комплектации. Техника отличная.

Петр, 52 года:

Здравствуйте. Моей старушке-Оке уже 8-й год пошел. Все еще исправно служит. За эти годы собрал все какое есть навесное оборудование, проверил ее с разными нагрузками. Что могу сказать: весной — только фрезеровка почвы, осенью — тяну плугом, прицеп на 300 кг тянет, окучник беру дисковый, картофелекопалка у меня простенькая, из недорогих.

Есть и другое оборудование, все простецкое, без наворотов — отлично все работает. Зимой также эксплуатирую, сажу на гусеничную приставку и комплектую отвалом — все! Машина, конечно периодически ремонтируется, детали в свободном доступе, ремни тоже.

Какой выбрать двухколесный прицеп для мотоблока: ТОП-10 лучших адаптеров

Вероятно, многие из вас уже успели убедиться, что мотоблок полезен не только при обработке земли. Он помогает также решить великое множество других хозяйственных задач. Но еще большую ценность этот агрегат приобретает, если в дополнение к нему у вас имеется прицеп.

Однако обзавестись прицепом успели еще далеко не все пользователи. Кто-то еще только планирует его приобрести. Именно им и предназначена наша сегодняшняя статья. Потому что в ней мы расскажем, какие моменты следует учесть, подбирая прицеп для мотоблока. Более того, мы расскажем и о лучших марках этих устройств. То есть, как говорят, представим вам ТОП, состоящий из пяти лучших производителей.

Читайте также:  Бензопилы Husqvarna 435. Обзор. Технические характеристики. Особенности использования и техника безопасности

На что обратить внимание при выборе прицепа/адаптера для мотоблока

Собираясь приобрести тележку для мотоблока, учитывают:

  • категорию прицепа. Для мотоблока годится только мотоблочный прицеп. Автомобильный категорически не подходит, поскольку не оснащен тормозной системой и операторским креслом. Даже если такая конструкция сможет проехать по ровному покрытию, и то не без погрешностей, то на склоне она попросту не удержится. Особенно это касается маломощных мотоблоков;
  • материал. Наибольшей практичностью и долговечностью отличаются оцинкованные и стальные модели, но они и дороже. Пластиковые дешевле, но они долго не прослужат и пригодны только для легких грузов;
  • грузоподъемность — на нее указывает цифра в названии модели.

Большое значение имеют и колеса — особенно, если огород находится в низине, где почва вязкая, с высоким уровнем влажности. Чаще всего приобретают модели с колесами 4х10 дюймов.

Видео — Что нужно знать при выборе мотоблока и прицепа к нему

Отзывы владельцев

На форумах, посвящённых мотоблокам Нева, обсуждаются много разных тем. В том числе достаточно обсуждений и по прицепам. Вот некоторые отзывы о них.

«Прицеп является основным навесным оборудованием, которое я использую во время уборки урожая. Я занимаюсь выращиванием картофеля на больших участках, поэтому для меня главным фактором является грузоподъёмность, поскольку картофель весьма тяжелый. И далеко не хочется, чтобы по пути у меня где-то вырвало дно. Поэтому купил ВРМЗшный прицеп. Вот уже третий год пользуюсь без проблем»

«Я сделал прицеп сам, поскольку не вижу смысла переплачивать за уже готовые конструкции. Металла у меня более чем достаточно в гараже валялось. Спустя пару недель работ, модель была готова. В итоге получилось вот такое чудо »

Как собрать прицеп к мотоблоку своими руками

Прицеп (адаптер) по своему устройству прост, но процедура сборки потребует внимания и определенных навыков. Мало того, обязательно потребуются чертежи, видеоинструкции — неточность или небрежность чревата тем, что адаптер быстро выйдет из строя или вообще не заработает.

Чертеж телеги для мотоблока

Необходимые инструменты и материалы

Для работы потребуется набор из:

  • сварки;
  • электродрели;
  • напильника;
  • угольника;
  • стального листа 5 мм;
  • нескольких квадратных труб (1 дюйм);
  • креплений.

В основе лежат два ключевых элемента: сцепка и узел для фиксации колес. Сцепка представляет собой конструкцию из двух сваренных частей квадратных труб и одной части от водопроводной трубы — ее вставляют в шток с тройником.

Для узла сваривают два десятисантиметровых отрезка трубы под углом в 90 градусов. Горизонтальную часть вставляют в крепежную трубу и фиксируют болтом, на вертикали монтируют ось, колеса и подшипники.

Видео — Прицеп для мотоблока своими руками, подробное описание

Сборка, пошаговая инструкция

Процедура состоит из последовательного соединения:

  • рамы;
  • руля и педалей управления;
  • багажника;
  • поворотного кронштейна;
  • тормозной системы.

На последнем этапе монтируют устанавливается ось с колёсами. Для этого могут подойти запчасти от старого мопеда или мотоцикла. Слишком длинные элементы укорачивают электрической ножовкой.

Видео — Сборка телеги к мотоблоку

Особенности проектирования прицепа

Некоторые моменты необходимо продумать заранее, еще до составления чертежа. На какие вопросы следует обратить внимание.

    Способы соединений. Это относится к отдельным узлам и подвижным элементам (втулкам, осям и ряду других). Что выбрать – фиксацию на болтах, клепках или при помощи сварки, решается заранее. Из чего изготовить стояночные опоры (ножки) прицепа. Вариант сиденья – вращающееся или стационарное. Первый – удобнее, второй – проще в изготовлении своими руками. Модификация кузова. В плане универсальности эксплуатации мотоблока предпочтительнее опрокидывающаяся конструкция, но ее изготовление намного сложнее. Да и обойдется такой прицеп значительно дороже. Разновидность соединительного узла (прицеп – мотоблок). Он может быть шарнирным, на втулках, подшипниках. То же есть над чем подумать.

Прицеп самосвал для мотоблока своими руками

Без учета этих нюансов приступать к разработке проекта и оформлению чертежа бессмысленно. Следует принять во внимание и такие аспекты, как собственные возможности, наличие под рукой необходимых материалов (деталей) и личный опыт в сборке чего-либо своими силами (практические навыки).

Какой выбрать прицеп для мотоблока в 2021 году

Для того, чтобы точно ответить на вопрос, какой адаптер лучше всего подойдет мотоблоку, следует иметь представление, какие они вообще бывают. Адаптеры классифицируют по нескольким принципам, что можно понять из таблицы:

КлассификацияТипОписание
По расположениюПереднийСцепление спереди, обязательно присутствует руль для управления
ЗаднийСцепка сзади мотоблока
По сфере использованияУкороченныйЧаще всего применяются для легких мотоблоков
УдлиненныйДля промышленной тяжелой техники
По наличию кузоваКузовнойПодходят для больших участков, где каждый день приходится выполнять множество задач, перевозки урожая
БезкузовнойДля соединения с мотоблоком

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Читать также: Измерение вертикального угла теодолитом

Этапы сборки бортов:

  • подготавливаются рамы каждого борта по отдельности;
  • берут лист оцинкованного полотна и переносят размеры бортов на него;
  • борт вырезается по размеру.

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.

Советы и рекомендации при выборе прицепа для мотоблока

При выборе следует помнить о том, где и как часто планируется использовать адаптер, с каким мотоблоком он будет соединяться. Так для больших участков, где предстоит много работы, нужна модель с откидными бортами и функцией самосвального опрокидывания. Отгрузка и погрузка будет проходить гораздо быстрее.

Прицеп с откидными бортами и функцией самосвального опрокидывания

Размеры будущей покупки зависят не только от объема планируемых работ, но и от самого мотоблока, точнее — его потенциала. Если у него предельная тянущая мощность в 300 кг, большая тележка окажется бесполезной.

Важно! Если планируется перевозить груз в 350 кг и выше, необходимы механические тормоза. Имеют значение и ступицы — лучше выбирать стальные.

При любой покупке большинство россиян основной упор делают на цену, но важно иметь в виду и бренд, репутацию производителя. На продукцию популярных фирм цена обычно бывает выше, но следует помнить, что именно такие прицепы агрегируются практически с любым мотоблоком — это входит в список приоритетов любого уважающего себя производителя.

Какой прицеп лучше: ТОП-5 лучших марок и их цена

СКАУТ-700

Если вы ищете надежную модель мотоблочного прицепа и не хотите особо тратиться, то Скаут явно вас устроит. Агрегат достаточно прост в использовании. Более того, наличие на нем надежных дисковых тормозов является гарантией беспроблемной эксплуатации.

Все о прицепах для мотоблока

Использование мотоблока в домашнем хозяйстве практически невозможно без прицепа. Такая тележка позволяет значительно расширить спектр вариантов применения устройства. Главным образом она позволяет перевозить большое количество разнообразных грузов.

Характеристики

Прицеп, который очень часто называют тележкой, используется для перевозки грузов, а также в комплекте с мотоблоком в качестве транспортного средства. Скорость передвижения тележки, сцепленной с мотоблоком, составляет 10 километров в час. Данное устройство не только позволяет транспортировать груз по сложной местности, но и усиливает устойчивость самого мотоблока. Вообще, стандартные размеры кузовов тележек выглядят следующим образом: 1,5 м длины, 1 м и 15 см ширины, а также высота в 27-28 см. С большой конкретикой основные характеристики прицепов можно рассмотреть на примере мотоблоков «Нева», для которых существует четыре основных модели устройств.

  • Это может быть одноосная самосвальная тележка, способная перевозить до 250 килограммов груза. Весит прицеп 56 килограммов, его длина соответствует 110 сантиметрам, а ширина – 90 сантиметрам. Высота бортиков у такой тележки достигает 35 сантиметров.
  • В наличии есть двухосная тележка-шасси, перевозящая 500 килограммов грузов. Сама она весит 40 килограммов. Высота бортиков у тележки такая же, как и у одноосной, впрочем, как и все остальные параметры.
  • Для «Невы» подойдет тележка ТМП, на которой удастся увезти 250 килограммов. Сама конструкция весит больше всего – целых 150 килограммов. Длина тележки составляет 133 сантиметра, ширина – 110 сантиметров, а бортики обладают тридцатисантиметровой высотой.
  • Существует тележка ТМП-М. Сама она весит 85 килограммов, а ее грузоподъемность составляет 150 килограммов. Бортики в этом случае достигают по высоте 25 сантиметров, длина – 140 сантиметров, а ширина – 82,5 сантиметров.

Несмотря на имеющиеся в наличии 4 модели в случае с «Невой» можно будет прикрепить к мотоблоку и другие тележки, если предварительно подобрать универсальную сцепку.

Особенности конструкции

Прицепы, как правило, состоят из определенного комплекта частей, к которым относятся кузов, крылья, тормоза, сиденья, дышла и колеса со ступицей. Максимально подходящие кузова делаются из оцинкованной стали, которая не будет портиться при негативных погодных условиях. Важно также наличие откидных бортов, чтобы закладывать и доставать перевозимые грузы. В принципе, кузова являются довольно объемными, поэтому чтобы перевезти в 500 килограммов, будет достаточно конструкции, ширина которой не превышает 1,2 метра. Важно понимать, что именно от характеристик кузова будет зависеть, сколько груза и в каком количестве можно будет транспортировать.

Оптимальные размеры колес составляют 4 на 10 дюймов – такие смогут перемещаться по сложной местности даже с тяжелыми грузами. В том случае, когда прицеп предстоит активно использовать для сельскохозяйственных работ, необходимо подобрать укрепленные колеса, способные перемещаться даже по вязкой почве. Дышло – это деталь, благодаря которой прицеп присоединяется к самому мотоблоку. Важно упомянуть, что фаркоп дышла подходит не к каждому прицепу, поэтому при покупке важно проконсультироваться со специалистом либо же изначально выбрать универсальную модель.

Крылья для прицепа устанавливаются над колесами и защищают их от попадания камешков и крупных комьев грязи. Наличие сидения с ящиком позволяет хранить какие-либо предметы в прицепе на постоянной основе. Что касается тормозов, то их присутствие в тележке обязательно в том случае, когда планируется перевозить большое количество тяжелого груза. Данная деталь обеспечит не только удобство, но и безопасность перевозки для водителя и окружающих. Обычно для прицепа требуются два вида тормозов: стоячий ручной, а также ленточный. Разгрузка, как правило, происходит при использовании первого вида.

Следует сообщить, что в качестве прицепа часто используется адаптер для мотоблока, к которому уже и присоединяется тележка. С его помощью можно выполнять сельскохозяйственные работы, в том числе – транспортировать грузы, не спускаясь с сидения.

Разновидности

Тележки для мотоблока отличаются и по размерам, и по конструкциям.

  • Это может быть прицеп одноосный и двухосный, с двумя или четырьмя колесами.
  • Тележка бывает с откидным кузовом или же откидными бортами. Более сложные модели оснащены автоматическим подъемом кузова.
  • Сегодня существуют цельные нерушимые конструкции и разборные, которые очень удобно использовать владельцам небольших сельхозугодий.

Как уже выше говорилось, прицеп изготавливается из различных материалов, причем самым лучшим считается оцинкованный образец. Различаются телеги по назначению: это может быть самосвальный прицеп, в котором разрешается перевозить абсолютно любой груз, или же устройство без сплошного дна, способное справиться только с несыпучими предметами. Прицеп-самосвал обладает различными размерами, бывает даже мини-прицеп. В зимнее время, безусловно, не обойтись без прицепа, способного передвигаться на лыжах. Специалисты отдельно выделяют и автоприцеп.

Рейтинг брендов

Выбирая прицеп, в первую очередь, важно учитывать мощность имеющегося мотоблока. Затем стоит оценить тормоза и грузоподъемность, имеются ли в наличии откидные бортики. Тележки, как правило, выполняются из пластика, обычной стали или оцинкованного металла, причем последние считаются наиболее крепкими. Все они не предназначены для использования на оживленных трассах и, конечно же, скоростных магистралях. Для избегания опасных ситуаций, применять прицепы стоит вне дорог, по которым ездят легковые машины.

Заслуженной популярностью пользуются тележки Forza, подходящие для мотоблоков марки «Нева». Их грузоподъемность достигает 300 килограммов, а вес самого оборудования варьируется приблизительно от 45 до 93 килограммов. Более сложные модели укомплектованы одноместным сидением и стоят около 10 тысяч рублей. Специалисты рекомендуют и бренд МТЗ Беларусь, производящий малогабаритные надежные и универсальные конструкции. Прицепы бренда «Кентавр», как правило, передвигаются на пневматических колесах и обладают тремя откидными бортами, значительно упрощающими погрузку и разгрузку. Помимо этого, к плюсам данной марки относят механические барабанные тормоза.

Хорошо себя проявляет также прицеп для мотоблока «Салют-100», тележки брендов «Краз» и «Зубр», а также Patriot Boston 6D.

Как крепить?

Чтобы без проблем подсоединить прицеп к любому движущемуся мотоблоку, крепление к последнему должно быть универсальным. Кроме того, стоит учитывать, что при возникновении люфта крепление мотоблока можно усилить путем наваривания дополнительного металлического слоя или же замены части дышла. Специалисты рекомендуют отдавать предпочтение более сложным сцепным конструкциям, а не обычному штырю. Бывают крепления разных видов, некоторые подходят не только для крепления самой тележки, но и для другого оборудования.

Если мотоблок тяжелый, то крепить прицеп необходимо при помощи усиленной сцепки. Если же в какой-то сложной ситуации сцепка не встает на место, то устанавливать необходимо переходник с зацепом. Автомобильный прицеп к мотоблоку следует крепить аналогичной сцепкой.

Советы по эксплуатации

Перед началом использования прицепа, уже соединенного с мотоблоком, важно изучить инструкции обоих оборудований во избежание травматических ситуаций. Необходимо будет обязательно проверить, как работают тормоза и при необходимости их отрегулировать. Делается это следующим образом: прицеп приводится в движение без груза и оценивается, рабочие ли тормоза. Помимо этого, предстоит выяснить, насколько хорошо тележка крепится к мотоблоку, а части самого прицепа соединяются между собой. Стоит оценить степень давления шин, наличие смазки в подшипниках, а также исправно ли устройство вообще.

Работая с прицепом, следует помнить о том, что в кузове запрещается перевозить людей либо же избыточные грузы. Как уже было выше сказано, недопустимо выезжать на дороги общего пользования, а также перемещаться с повышенной скоростью движения. С прицепом не должны работать дети, младше четырнадцати лет, а также никто не может устраивать технологический осмотр, когда кузов устройства находится в приподнятом состоянии. Наконец, важно упомянуть, что эксплуатация прицепа вместе с мотоблоком в том случае, когда видимость ограничена, категорически запрещена.

Закладывать груз в прицеп и доставать его можно только когда тележка зафиксирована тормозом. Кузовная кабина заполняется так, чтобы на все четыре колеса приходилась равная нагрузка, а центр тяжести располагался на геометрических осях. Разгрузка должна проходить по определенной схеме: сперва борт либо снимается, либо открывается, а удерживающая тяга извлекается из фиксаторов. Следом кузов опрокидывается и при необходимости фиксируется в удобном состоянии. По завершении извлечения товара сборка происходит в обратном порядке. В самом конце прицеп очищается от загрязнений и мусора, оставшегося от самого груза.

Раз в год ступица обязательно разбирается, а подшипники смазываются специальной смазкой. Тормоза регулируются при помощи специальной гайки, которая меняет длину тяги. Время от времени нужно будет оценивать состояние крепежа, причем делать это нужно и перед началом эксплуатации, и во время нее. При необходимости все сразу же подтягивается. Убирая телегу на длительное (к примеру, зимнее) хранение, необходимо очистить все детали, заменить вышедшие из строя и подкрасить устройство. Шины слегка спускаются, и прицеп переставляется либо под навес, либо в помещение. Для фиксации предстоит воспользоваться специальными подставками либо же установить тележку на задний бортик, опустив при этом раму.

Таким образом, вы ознакомились с общей характеристикой мотоблоков. Также вы узнали тонкости и секреты крепления прицепа к мотоблоку. Для того чтобы приобрести и правильно установить устройство следует придерживаться советов специалистов и принимать во внимание все предложенные рекомендации. Также при покупке обращайте внимание на бренд и фирму-изготовитель.

О том, как прикрепить прицеп к мотоблоку, смотрите в следующем видео.

Ссылка на основную публикацию
