Экскаватор погрузчик ЭО-2101 – описание и характеристики

2 Назначение и описание оборудования

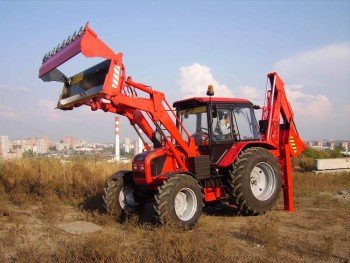

Экскаватор-погрузчик ЭО-2626.ДТ , ЭО-2626.ДТ.1 , ЭО-2626.ДТ.2 (Рис.1, 4) предназначен для выполнения земляных работ в грунтах I-IV категорий. Допускается применение экскаватора на мерзлых грунтах после предварительного разрыхления грунта. Установленное спереди погрузочное оборудование (Рис. 2, 4) предназначено для выполнения земляных (на грунтах I-II категорий) и погрузочно-разгрузочных работ небольшого объема, транспортирования сыпучих материалов на небольшие расстояния, планировки площадок, засыпки траншей насыпным грунтом, сгребания строительного мусора.

Экскаватор-погрузчик ЭО-2621.ДТ , ЭО- 2621. ДТ.1, ЭО-2621.ДТ.2 предназначен для выполнения земляных работ в грунтах I-IV категорий. Допускается применение экскаватора на мерзлых грунтах после предварительного разрыхления грунта. Установленный спереди отвал (ЭО-2621.ДТ ) и отвал поворотный (ЭО-2621.ДТ.1 ) (Рис. 5, 6), предназначен для выполнения земляных (на грунтах I-II категорий) работ небольшого объема, планировки площадок, засыпки траншей насыпным грунтом, сгребания строительного мусора и т. д.

Оборудование предназначено для эксплуатации при температурах от минус 40 до плюс 40°С.

Краткая техническая характеристика экскаватора-погрузчика указана в таблице 1.

2.2 Описание оборудования

В состав погрузочного оборудования входит: портал 1, 2, стрела 3, переходные звенья 4, 5, тяги стреловые 6, тяги ковшевые 7, рычаг 8, сменный инструмент 9, гидроцилиндры стреловые 10, цилиндры ковшевые 11, трубки и рукава высокого давления 12 (рис. 2).

В состав экскаваторного оборудования входит: рама 1, поворотная опора 2, гидроцилиндры цапфовые 3, аутригеры 4, гидроцилиндры управления аутригерами 5, стрела 6, гидроцилиндр управления стрелой 7, рукоять 8, гидроцилиндр управления рукоятью 9, рычаги 10, тяга 11, сменный инструмент 12, гидроцилиндр управления сменным инструментом 13, гидробак 14, ящик аккумуляторный 15, распределитель управления органами 16, насос шестеренчатый 17, трубки и рукава высокого давления 18 (рис.3).

ЭО-2626.ДТ.1 состоит из базового трактора Беларус, экскаваторного оборудования – 2, погрузочного оборудования – 3 (см. рис. 1).

ЭО-2626.ДТ (см. рис. 2), кроме сменного инструмента поз. 9, замененного на универсальный ковш (челюстной) поз. 9 (см. рис. 4).

ЭО-2626.ДТ (см. рис. 3).

ЭО-2626.ДТ.2 состоит из базового трактора Беларус, экскаваторного оборудования со смещаемой осью копания – 2, погрузочного оборудования – 3 (см. рис. 7).

В состав погрузочного оборудования входят все элементы ЭО-2626.ДТ (см. рис. 2)

В состав экскаваторного оборудования входит (см. рис. 8): рама 1, поворотная опора 2, гидроцилиндры цапфовые 3, аутригеры 4, гидроцилиндры управления аутригерами 5, стрела 6, гидроцилиндр управления стрелой 7, рукоять 8, гидроцилиндр управления рукоятью 9, рычаги 10, тяга 11, сменный инструмент 12, гидроцилиндр управления сменным инструментом 13, гидробак 14 (см. рис. 3), ящик аккумуляторный 15 (см. рис. 3), распределитель управления органами 16 (см. рис. 9), насос шестеренчатый 17, трубки и рукава высокого давления 18 (рис.8), талрепом 19, кронштейном 20 (см. рис. 10).

ЭО-2621.ДТ и ЭО-2621.ДТ.1 состоят из базового трактора Беларус, экскаваторного оборудования – 2, грейдерного оборудования – 3 (см. рис. 1).

В состав грейдерного оборудования (ЭО-2621.ДТ ) входит: лонжероны 1, 2, отвал 3, гидроцилиндр 4, РВД 5 (рис. 5).

В состав экскаваторного оборудования входят все элементы ЭО-2626.ДТ (см. рис. 3).

В состав грейдерного оборудования с гидроповоротом (ЭО-2621.ДТ.1 ) входит: лонжероны 1, 2, отвал 3, гидроцилиндр подъема 4, гидроцилиндр поворота 5, РВД 6, рычажного механизма 7, рамы 8 (рис. 6).

В состав экскаваторного оборудования входят все элементы ЭО-2626.ДТ (см. рис. 3).

Технические характеристики преимуществ и недостатков одноковшового экскаватора ЭО-2101

На фото ЭО 2621 выглядит как типовой советский трактор, но в отличие от многих моделей такого класса, экскаватор одноковшовый ЭО 2621 имеет преимущества, которыми эффективно пользуются малые и крупные хозяйства и предприятия.

В первую очередь, это совокупность возможностей и цены, которая окупается максимально за 2 года, к этому можно прибавить срок эксплуатации, который поднимается выше указанного в нормативно–технической документации;
Высокая ремонтопригодность и доступность запчастей;
Оперативная смена рабочих органов на месте с использованием дежурных инструментов (без необходимости отгона в гараж);
Экономичный двигатель и большой сцепной вес;
Хорошо заводится при минусовых температурах.

К недостаткам можно отнести:

Неприглядный внешний вид в сравнении с современной спецтехникой;
Рабочее место не оборудовано гидравлическим устройством подъема и амортизацией.

История создания

Предприятий-изготовителей экскаватора «ЭО-2621»–не одно, а несколько. С 1967-го года, данную технику производили на киевском заводе «Червоний Екскаватор» («Красный экскаватор»), и в Челябинской области – на Златоустовском заводе экскаваторов (сейчас – ООО «Златэкс»). А также, с 1974-го года, в Киевской области – на Бородянском заводе экскаваторов (в наше время – ОАО «Борэкс»).

Далее выпуск данной техники наладили ещё на целом ряде машиностроительных предприятий СНГ. Предками данной универсальной модели землеройной машины были быстросъёмные гидравлические навесные системы«Э-201», на базе советских тракторов: липецкого«Т-30»и минского ««МТЗ-2 «Беларусь». А впоследствии – их усовершенствованный вариант«Э-221».

Эта техника, в свою очередь, стала продолжением первого в Союзе серийного навесного экскаватора с гидравлическим приводом, разработанного ВНИИ Стройдормашем, – неполноповоротного экскаватора «Э-153», на базе трактора «МТЗ-2 «Беларусь». Предприятием-изготовителем этой чрезвычайно нужной в народном хозяйстве техники был киевский завод «Красный экскаватор». Каждая из названных моделей предназначалась для проведения широкого спектра земельных и погрузочно/разгрузочных работ среднего и малого объёмов. И каждая становилась новым шагом вперёд, воплощением целого ряда усовершенствований. Увеличивались глубина прокопа, сила разрезания грунта, угол поворота ковша. Показатель высокой потребности Советского Союза в данной технике в то время – то, что целые предприятия преобразовывали в экскаваторные заводы, для выпуска исключительно названных выше моделей. В частности, Саранский мотороремонтный; или большой цех Златоустовского механического завода, которые с отныне именовались как «Саранский экскаваторный завод» и «Златоустовский экскаваторный завод» соответственно.

Прямым предшественником «ЭО-2621» стал экскаватор «Э-2515», который в базовом варианте оснащался ковшом обратной лопаты емкостью 0,25 м3 ; наибольшая глубина копания составляла 3 м; высота выгрузки – 2,6 м; производительность – 45-60 м3 в час.Это значительно превышало все предыдущие серийные модели навесных экскаваторов. К началу 70-х разраставшийся Киев уже вобрал завод «Красный экскаватор» в свою городскую черту, обступив его по периметру жилыми кварталами. Места для строительства новых цехов не осталось, и их стали строить в посёлке Бородянка Киевской области. Туда в итоге и было полностью перенесено производство навесных экскаваторных систем для тракторов.

Через несколько лет к Киеву и Златоусту присоединился Саранск, где также запустили серийное производство «ЭО-2621». Вплоть до «перестройки» и развала Советского Союза, ежегодно выпускалось более двадцати тысяч единиц данной техники. Эти объёмы не только покрывали потребности отечественного рынка, но и позволяли экспортировать экскаваторы «ЭО-2621» в 38 стран мира.

Отличные эксплуатационные характеристики, дешевизна производства и использования, надёжность и неприхотливость сделали «ЭО-2621» основным навесным экскаватором на базе тракторов, самым массовым в мире. Данная модель, в её модификации «ЭО-2621В-3», благодаря своей низкой себестоимости и безотказности до сих пор изготавливается и пользуется стабильным спросом на рынке. Хотя о прежних объёмах производства, конечно, речь не идёт.

Технические характеристики

Производительность – 40 куб.м/час;
Радиус копания: 5 м — обратной лопатой; 4,7 м – прямой;
Глубина копания – 3 м;
Высота выгрузки: 3,3 м прямой лопатой, вилами и погрузочным ковшом; 2,2 м – обратной лопатой;
Емкость штатного ковша – 0,25 куб.м;
Усилие резания: 25 кН прямой лопатой и 26 кН обратной;
Длительность рабочего цикла, не более – 15 с прямой лопатой; 18 с – обратной;
Грузоподъемность при работе крюком – 0,5 т;
Гидросистема – раздельная для экскаватора и бульдозера; рабочее давление – 10 и 7,5 МПа;
Наибольшая высота подъема крюковой подвеской – 3,8 м;
Вылет стрелы при наибольшей высоте подъема – 2,3 м;
Базовое шасси – трактор «Беларусь» ЮМЗ-6АЛ/6АМ;
Двигатель – дизельный, ДТ-65Н, 65 л.с.;
Скорость передвижения максимальная – 19 км/ч;
Преодолеваемый уклон – 10 градусов;
Ширина колеи задних колес – 1550 мм;
Клиренс – 450 мм;
Габаритные размеры в транспортном положении, ДШВ – 6,48х2,2х3,8 м;
Высота по кабине – 2460 мм;
Масса со штатным навесным оборудованием – 6100 кг.

Двигатель

На экскаватор «ЭО-2621» установлен дизельный силовой агрегат «ДТ-65Н», имеющий мощность 65 лошадиных сил. Экскаватор оснащён механической девяти-ступенчатой коробкой передач с редуктором, удваивающим их число. В общей сложности, «ЭО-2621» имеет 17 передних и 4 задние передачи.

Для данной модели экскаватора характерно рулевое управление червячного типа, дополненное гидравлическим усилителем. Передовой секционный гидро-распределитель последней модели «ЭО-2621В-3» имеет антикавитационные клапаны «Гидроконтроль» и встроенные предохранители, что позволяет производить плавное совмещение операций и повышает точность работы.

Расход топлива

Двигатель экскаватора ЭО-2621, заставляющий работать всю конструкцию, рассчитан на 65 л.с. и в зависимости от возлагаемой на него нагрузки потребляет от 5,5 до 12 л/ч. При условии полного заполнения топливного бака ёмкостью 100 литров, такого запаса без проблем хватит на целую рабочую смену.

Гидросистема

В конструкции предусмотрены две самостоятельные гидравлические системы, но с единым баком для рабочей жидкости. Первая гидросистема приводит в движение рабочее оборудование от трёх шестерённых насосов типа «НШ32-3», жидкость подаётся через распределитель в гидроцилиндры ковша, рукояти и стрелы. Вторая система от насоса через распределитель подаёт рабочую жидкость в гидроцилиндр стрелы, в гидроцилиндры поворотного механизма, а через тракторный распределитель – в гидроцилиндры выносных опор и в гидроцилиндр бульдозера.

Все насосы приводятся в действие от коленвала дизельного мотора трактора посредством редукторов. В целях ограничения давления в запертой поршневой полости гидроцилиндра во время копания предусмотрен специальный разгрузочный клапан, перепускающий жидкость в штоковую полость гидроцилиндра, а избыток жидкости – в бак. Потеря жидкости в штоковых полостях гидроцилиндров компенсируются через обратный клапан. Плавное затормаживание в конце поворотов обеспечивается специальными демпферными устройствами, смонтированными в крышках гидроцилиндров.

Стрела экскаватора ЭО-2621

Стрела копательного ковша смонтирована на базе поворотной колонны. Такая конструкция не только позволяет использовать устройство и как прямую и как поворотную лопату, но и даёт поворот инструмента на угол до 160 градусов.

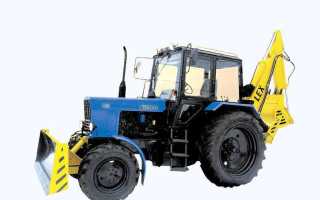

Экскаватор погрузчик ЭО-2101

ЭО-2101 используется для выполнения погрузочно-разгрузочных и земляных работ, сопряженных с регулярными перемещениями в пределах площадки и между объектами. Также данный экскаватор применяется для ремонта и обслуживания коммуникационных сетей, в газо-, тепло-, водо- и электродренажных работах, в работах по благоустройству и озеленению городских объектов. Модель ЭО-2101 является одной из наиболее распространенных землеройных машин на территории России и государств бывшего СНГ. Благодаря наличию фронтального челюстного погрузчика ЭО-2101 используется и для механизации разгрузочных работ.

Двигатель

ЭО-2101 комплектуется 4-тактным 4-цилиндровым поршневым дизельным мотором «Д-243» с рядным вертикальным расположение цилиндров, воспламенением от сжатия и непосредственным впрыском топлива. В данном агрегате нет турбонаддува. Силовую установку ЭО-2101 отличает высокий крутящий момент, что делает технику более управляемой и динамичной. Высокая степень сжатия, характерная для агрегата «Д-243», обеспечивает максимальное сгорание рабочей смеси, повышая КПД и экономичность.

Силовая установка экскаватора рассчитана на работу в температурных условиях от -40 до +40 градусов.

Технические характеристики преимуществ и недостатков одноковшового экскаватора ЭО-2101

Экскаватор одноковшовый ЭО-2101 относится к категории легкого механического оборудования для проведения земляных и разгрузочных работ. Техника собрана на базе шасси, выпускаемых Минским тракторным заводом. Машина воплотила в себя новые технологии и опыт инженеров предприятия. Она способна работать при экстремальной жаре и холоде, не требует особых условий обслуживания. Колесный агрегат широко распространен на территории стран СНГ и за его пределами.

Читайте также: Осветите сад

Технические характеристики

В сборке оборудования используются детали собственного и зарубежного изготовления. Благодаря этому экскаватор ЭО-2101 соединяет в себе надежность и производительность.

Технические характеристики изделия.

длина — 765 см;
высота — 375 см;
ширина — 250 см;
масса с полной заправкой — 6,5 т;
клиренс — 35 см;
радиус разворота — 850 см;
скорость — 3-18 км/ч;
колесная формула — 4х4;

грузоподъемность — 750 кг;
высота разгрузки — 280 см;
глубина копания — 430 см;
радиус копания — 760 см;
ширина ковша — 50 см;
вместимость ковша — 0,27 м³;
ширина отвала — 210 см.

модель двигателя — Д-243 дизельный четырехтактный;
мощность двигателя — 81 л. с.;
рабочий объем — 4,8 л;
скорость вращения вала — 1600 об/мин;
диаметр цилиндров — 110 мм;
расход топлива на 100 км — 28 л;
емкость бака — 135 л;
температурный диапазон — ± 45ºС.

В базовую комплектацию входит челюстной ковш, погрузочный отвал и рыхлитель. При необходимости к кронштейну присоединяется газонокосилка, плуг, культиватор и бороны. На стрелу может навешиваться магнит или грейфер.

Преимущества и недостатки

Экскаватор погрузчик ЭО-2101 выпускался в большом количестве различных модификаций. Они предназначены для эксплуатации в различных инженерных и климатических условиях.

Все модели обладают такими достоинствами:

Широкий спектр применения. Фронтальные погрузчики привлекаются к проведению сельскохозяйственных, строительных и мелиоративных работ. Техника используется для уборки территории, обслуживания и ремонта подземных коммуникаций.
Хорошая проходимость. 4 ведущих колеса с дифференциалом позволяют машине преодолевать пересеченную местность, двигаться по дорогам низкого качества. Трактор устойчив к опрокидыванию.
Продолжительный ресурс. Детали и механизмы изготовлены с большим запасом прочности. Их замена может быть произведена в поле или собственной мастерской без привлечения специалистов.
Высокая производительность при низких затратах топлива. Продуманная система управления из джойстиков, педалей и рычагов позволяет выполнять несколько действий одновременно. Смещенная ось копания дает возможность вынимать грунт в непосредственной близости от строений.
Просторная кабина с панорамным остеклением. Оператор защищен от воздействия осадков и солнечного излучения, имеет отличный обзор при проведении различных манипуляций.

К числу недостатков относится трудность запуска двигателя при сильном морозе. Многих пользователей не удовлетворяет уровень комфорта в кабине.

Цена и отзывы

Цена моделей выпуска 2007-2010 гг. варьируется в диапазоне 800-900 тыс. рублей в зависимости от наработки и состояния. Более ранние версии стоят 400-600 тыс. рублей. Стоимость аренды составляет 800-1000 рублей в сутки.

Игорь, 56 лет, Ухта.

Использую колесный агрегат для работы на дачном участке и заготовки дров. Навесное оборудование экскаватора позволяет проводить посевные и уборочные работы, косить сено и бурить скважины. Машина прочная и надежная.

Андрей, 49 лет, Кинешма.

Для коммунального хозяйства это незаменимый агрегат. Не хуже зарубежных аналогов, но намного дешевле. Отечественная техника используется при ремонте водопровода, для уборки территории от мусора, проведении погрузочных работ.

Николай, 62 года, Шахты.

5 лет назад купил колесный погрузчик для обустройства участка. Изделие крепкое, производительное и универсальное. С его помощью сносил старые постройки и фундаменты, планировал местность, выкапывал котлованы и траншеи, бурил ямы на воду и для столбов. Машина надежная и маневренная, проста в обслуживании и ремонте.

Экскаватор-погрузчик ЭО-2101.2 с телескопической стрелой

одноместная с защитным каркасом, термошумовиброизолированная, оборудованна подрессоренным регулируемым сидением с механизмом реверса, устройством нормализации микроклимата, зеркалами заднего вида, противосолнечным козырьком, электрическими стеклоочистителями переднего и заднего стекла, стеклоомывателем переднего стекла, плафоном освещения.

Давление в гидросистеме , МПа

Максимальная транспортная скорость, км/ч

Рабочая скорость, км/ч

Дорожный просвет, мм

Давление воздуха в шинах Мпа (кгс/см):

–передних колес

Габаритные размеры с навесным оборудованием, мм (в транспортном положении):

Масса экскаватора, кг

Рама экскаватора, выполнена в форме цельной, сварной, обтяжной конструкции с внутренними поперечными балками, должна иметь трапециевидную форму, стойки крепления стрелы переднего погрузочного оборудования, образующие с основной рамой единую и должна иметь неразборную сварную конструкцию, рама должна устанавливаться по всей длине трактора от передних боковых лонжеронов, до заднего моста, крепиться шпильками, плитой к корпусу заднего моста, а к передним боковым лонжеронам с помощью болтов М16 ГОСТ 7798-70 в количестве 16 шт.

Экскаваторное оборудование

Вид заднего навесного экскаваторного оборудования

Обратная лопата со смещаемой осью копания и телескопической рукоятью

Глубина копания, мм

Максимальный радиус копания экскаватора на уровне стоянки, мм

Максимальная высота выгрузки, мм

Боковое смещение салазок, мм

±650 мм в обе стороны

Номинальная грузоподъемность экскаватора, кг

Максимальное усилие резания экскаватора, кгс

Преодолеваемый уклон твердого сухого пути, град.

секционный, номинальный поток –80 л/мин, максимальное давление – 315 бар

Количество гидрораспределителей 3DSM120 шт.

В гидравлической системе использованы два насоса-шестеренчатых НШ-100М-ЗЛ, НШ-32М-3Для уменьшения изгибающих нагрузок на вал насоса, передача вращения на насос осуществляется специальной компенсирующей муфтой.

Количество гидроцилиндров управления рукоятью

коробчатого типа, цельные, без изгибов. Стрела экскаватора в верхней точке на соединении с рукоятью имеет две стойки, куда устанавливается рукоять экскаватора. Ширина стрелы в месте соединения с рукоятью –350 мм., рукоять –телескопическая

Кронштейн ковша обратной лопаты

оборудован крюком для подъема грузов.

Рукава высокого давления

Подача рабочей жидкости к гидравлическим цилиндрам навесного оборудования должна осуществляться посредством бесшовных гидравлических труб высокой прочности соединенных в подвижных местах конструкции рукавами высокого давления.

Рукава высокого давления должны быть выполнены с надежной герметизацией соединения фитингов с применением резинового уплотнительного кольца на конусе фитинга. Рукав высокого давления двухслойный, номинальное рабочее давление –250 бар.

Фронтальное оборудование: ковш челюстной 1,0 куб. м.

Управление погрузочным оборудованием

осуществляется моноблочным гидрораспределителем , номинальный поток – не менее 80 л/мин; максимальное давление 315 бар);

Количество гидрораспределителей, шт

имеет коробчатое сечение, усиленное по боковым сторонам дополнительными металлическими планками и квадратной поперечной балкой, по краям крепления балки должны установлены усиления (косынки). Стойки стрелы погрузчика составляет единое целое с основной рамой экскаваторного оборудования

усиленный, с дополнительным рёбрами жесткости по всей ширине ковша с внутренней стороны, и иметь зубья не менее 8 штук из износостойкой наплавки.

Объем ковша, м 3

Ширина челюстного ковша , мм

Высота разгрузки (при угле разгрузки 45 0 ), мм

Габаритная рабочая высота с максимального поднятым оборудованием, мм

Максимальный угол запрокидывания полностью поднятого ковша, град.

Угол разгрузки, град.

Гидроцилиндры управления погрузочным оборудованием

Гидроцилиндры управления погрузочным оборудованием подъема стрелы, опрокидывание ковша, открытие и закрытие челюсти ковша с номинальным давлением 250 бар, имеют диаметры гильз 80 мм и диаметр штока 56 мм

Экскаватор погрузчик ЭО-2101

Экскаватор ЭО-2101 создавался на базе тракторов Минского тракторного завода («Беларус-92П», «Беларус-826», «Беларус-892», «Беларус-82.1»). Сама модель опять же выпускалась в нескольких комплектациях: с отечественной и импортной гидравликой, со смещенной осью копания и с челюстным погрузочным оснащением. функционально спецтехника комплектовалась грейдерным ковшом, зубом – рыхлителем, зауженным ковшом обратной лопаты, сварочной установкой и гидромолотом.

ЭО-2101 применяется для выполнения погрузочно-разгрузочных и земляных работ, сопряженных с регулярными перемещениями в пределах площадки и между объектами. опять же данный экскаватор применяется для ремонта и обслуживания коммуникационных сетей, в газо-, тепло-, водо- и электродренажных работах, в работах по благоустройству и озеленению городских объектов. Модель ЭО-2101 является одной из наиболее распространенных землеройных машин на территории России и государств бывшего СНГ. Благодаря наличию фронтального челюстного погрузчика ЭО-2101 применяется и для механизации разгрузочных работ.

Видео

Основным рабочим элементом техники является ковш, посредством которого осуществляется основная часть рабочих процессов. Данный элемент делает экскаватор более многофункциональным. Именно ковш позволяет использовать ЭО-2101 в земляных работах (рытье котлованов и траншей, выкапывании каналов и карьеров).

Несколько уменьшенный объем ковша техники добавил ей маневренности. Это позволило использовать экскаватор в городских условиях.

Навесное оснащение

Широкая линейка навесного оснащения превращает ЭО-2101 в многофункциональную машину. Так, гидрогрейфер применяется для погрузочных и разгрузочных работ с насыпными материалами, гидравлический молот, устанавливаемый вместо ковша, позволяет поднимать твердые грунты.

ЭО-2101 выпускается в нескольких модификациях. Помимо классической версии, это вариации ЭО-2101-10, ЭО-2101-11, ЭО-2101-12, ЭО-2101-13, а опять же ЭО-2101-20, ЭО-2101-21, ЭО-2101-22, ЭО-2101-23. Между собой данные модификации отличаются комплектацией и наличием многообразного дополнительного оснащения. Однако для всех версий присущи следующие преимущества:

длительный период использования без дополнительных вложений;
значительный уровень производительности;
значительная проходимость;
наличие просторной и комфортабельной кабины оператора оператора водителя, обеспечивающей отличную защиту от влаги и пыли. Данный элемент выполнен в соответствии с нормами безопасности;
надежность конструкций;
легкость техобслуживания и управления;
колесная формула четыре на четыре;
устойчивость.

Технические характеристики

Габаритные размеры ЭО-2101:

длина в транспортном положении – 7630 мм;
ширина – 2500 мм;
высота – 3800 мм.

Масса экскаватора составляет 6500 кг. При этом спецтехника способна разгоняться до 18 км/час.

Эксплуатационные характеристики техники:

грузоподъемность – 750 кг;
высота разгрузки – 2700 мм;
глубина копания – 4300 мм;
вместимость ковша – 0,28 (0,8) куб.м;
погрузочная высота – 3600 мм
ширина бульдозерного отвала – 2100 мм.

Расход Топлива

Емкость топливного бака ЭО-2101 составляет 127 литров при показателе удельного расхода топлива в 159,5 г/кВт в час.

Двигатель

ЭО-2101 оснащается 4-тактным 4-цилиндровым поршневым дизельным мотором «Д-243» с рядным вертикальным расположение цилиндров, воспламенением от сжатия и непосредственным впрыском топлива. В данном агрегате нет турбонаддува. Силовую установку ЭО-2101 отличает значительный крутящий момент, что делает технику более управляемой и динамичной. значительная степень сжатия, характерная для агрегата «Д-243», обеспечивает максимальное сгорание рабочей смеси, повышая КПД и экономичность.

Силовая установка экскаватора рассчитана на работу в температурных условиях от -40 до +40 градусов.

Характеристики мотора «Д-243»:

рабочий объем – 4,75 л;
мощность – 60 (81) кВт (л.с.);
частота вращения – 1600 об/мин;
диаметр цилиндра – 110 мм.

Устройство

ЭО-2101 производится со смещаемой осью копания. В стандартном исполнении экскаватор опять же оснащается челюстным ковшом, что позволяет ему совмещать функции погрузчика и планировщика. Благодаря компактным габаритам спецтехника применяется для выполнения строительных работ рядом с домами и строящимися объектами.

Гидравлическое управление позволяет водителю одновременно выполнять до четырех многообразных операций, что существенно увеличивает производительность модели. Именно значительный уровень качества, большая производительность в купе с доступной ценой и делают ЭО-2101 таким популярным.

Успешно конкурировать с аналогами технике позволяют новейшая гидросистема, в состав которой входят итальянские оснащающие (гидроцилиндры, гидрораспределитель и элементы фильтрации) и переработанная кабина оператора, отвечающая требованиям ОЕСД.
Базовое шасси, на основе которого выполнен ЭО-2101, изготавливается Минским тракторным заводом. При этом экскаватор имеет международные сертификаты о соответствии стандартам Евросоюза. Отличительными особенностями техники являются экономичность, многофункциональность и надежность.

Отдельно следует остановиться на кабине оператора ЭО-2101. Она имеет увеличенный объем и панорамное стекло с большим обзором. Это повышает степень безопасности и точности при выполнении многообразных операций и облегчает работу. Управление рабочими органами джойстиковое.

Читайте также: Как высоко косить траву?

Цена нового и б/у

Новый экскаватор ЭО-2101 найти довольно проблематично, поскольку выпуск данной модели завершен. Предложение б/у вариантов опять же очень ограничено. Модификации 2007-го года в рабочем состоянии оценены в 450000-650000 рублей. Стоимость версий 2008-2010-го годов составит 800000-900000 рублей.

Аналоги

Аналогами модели ЭО-2101 являются экскаваторы ЭО-3323 и JCB 3CX Борекс-3106, имеющие схожие технические параметры.

Технические характеристики преимуществ и недостатков одноковшового экскаватора ЭО-2101

Предназначен для относительно небольших сосредоточенных объемов земляных и погрузочных работ, сопряженных с частыми перебросками машин между объектами и работой в стесненных условиях – обслуживание и ремонт тепло-, водо-, газо-, электро-, дренажных и коммуникационных сетей, а также на озеленении и благоустройстве городских территорий

Видео

Основным рабочим элементом техники является ковш, посредством которого осуществляется основная часть рабочих процессов. Данный элемент делает экскаватор более универсальным. Именно ковш позволяет использовать ЭО-2101 в земляных работах (рытье котлованов и траншей, выкапывании каналов и карьеров).

История создания

Навесное оборудование

Широкая линейка навесного оборудования превращает ЭО-2101 в многофункциональную машину. Так, гидрогрейфер применяется для погрузочных и разгрузочных работ с насыпными материалами, гидравлический молот, устанавливаемый вместо ковша, позволяет поднимать твердые грунты.

ЭО-2101 выпускается в нескольких модификациях. Помимо классической версии, это вариации ЭО-2101-10, ЭО-2101-11, ЭО-2101-12, ЭО-2101-13, а также ЭО-2101-20, ЭО-2101-21, ЭО-2101-22, ЭО-2101-23. Между собой данные модификации отличаются комплектацией и наличием различного дополнительного оборудования. Однако для всех версий присущи следующие преимущества:

длительный период использования без дополнительных вложений;
высокий уровень производительности;
высокая проходимость;
наличие просторной и комфортабельной кабины водителя, обеспечивающей отличную защиту от влаги и пыли. Данный элемент выполнен в соответствии с нормами безопасности;
надежность конструкций;
легкость техобслуживания и управления;
колесная формула четыре на четыре;
устойчивость.

Технические характеристики

Производительность – 40 куб.м/час;
Радиус копания: 5 м — обратной лопатой; 4,7 м – прямой;
Глубина копания – 3 м;
Высота выгрузки: 3,3 м прямой лопатой, вилами и погрузочным ковшом; 2,2 м – обратной лопатой;
Емкость штатного ковша – 0,25 куб.м;
Усилие резания: 25 кН прямой лопатой и 26 кН обратной;
Длительность рабочего цикла, не более – 15 с прямой лопатой; 18 с – обратной;
Грузоподъемность при работе крюком – 0,5 т;
Гидросистема – раздельная для экскаватора и бульдозера; рабочее давление – 10 и 7,5 МПа;
Наибольшая высота подъема крюковой подвеской – 3,8 м;
Вылет стрелы при наибольшей высоте подъема – 2,3 м;
Базовое шасси – трактор «Беларусь» ЮМЗ-6АЛ/6АМ;
Двигатель – дизельный, ДТ-65Н, 65 л.с.;
Скорость передвижения максимальная – 19 км/ч;
Преодолеваемый уклон – 10 градусов;
Ширина колеи задних колес – 1550 мм;
Клиренс – 450 мм;
Габаритные размеры в транспортном положении, ДШВ – 6,48х2,2х3,8 м;
Высота по кабине – 2460 мм;
Масса со штатным навесным оборудованием – 6100 кг.

Двигатель

Расход топлива

Гидросистема

Стрела экскаватора ЭО-2621

Использование и назначение

Технические характеристики ЭО 2621 позволяют использовать трактор муниципальными и сельскохозяйственными хозяйствами, а также промышленными и строительными предприятиями:

для земельных работ – рытья котлованов, траншей;
в качестве фронтального погрузчика – погрузки сыпучих материалов в грузовой автотранспорт;
для выравнивая поверхности – засыпки траншей и ям;
возведение насыпей – сгребания сыпучего или вязкого материала, мусора, разработки забоев.

Двигатель

Силовая установка экскаватора рассчитана на работу в температурных условиях от -40 до +40 градусов.

Характеристики мотора «Д-243»:

рабочий объем – 4,75 л;
мощность – 60 (81) кВт (л.с.);
частота вращения – 1600 об/мин;
диаметр цилиндра – 110 мм.

Преимущества и недостатки

В первую очередь, это совокупность возможностей и цены, которая окупается максимально за 2 года, к этому можно прибавить срок эксплуатации, который поднимается выше указанного в нормативно–технической документации;
Высокая ремонтопригодность и доступность запчастей;
Оперативная смена рабочих органов на месте с использованием дежурных инструментов (без необходимости отгона в гараж);
Экономичный двигатель и большой сцепной вес;
Хорошо заводится при минусовых температурах.

К недостаткам можно отнести:

Неприглядный внешний вид в сравнении с современной спецтехникой;
Рабочее место не оборудовано гидравлическим устройством подъема и амортизацией.

Количество отзывов Оставить отзыв

Сортировать по:

Будьте первым, чтобы оставить отзыв.

Надежность
Удобство и комфорт
Ремонтопригодность
Ходовые качества

Цена нового и б/у

Новый экскаватор ЭО-2101 найти довольно проблематично, поскольку выпуск данной модели завершен. Предложение б/у вариантов также очень ограничено. Модификации 2007-го года в рабочем состоянии оценены в 450000-650000 рублей. Стоимость версий 2008-2010-го годов составит 800000-900000 рублей.

Аналоги

Аналогами модели ЭО-2101 являются экскаваторы ЭО-3323 и JCB 3CX Борекс-3106, имеющие схожие технические параметры.

Кол-во блоков: 11 | Общее кол-во символов: 14264
Количество использованных доноров: 3
Информация по каждому донору:

Эо 2101 руководство по эксплуатации. Руководство по эксплуатации. Экскаватор колесный одноковшовый гидравлический. Периодичность технического обслуживания

Технические характеристики

Технические характеристики изделия.

длина — 765 см;
высота — 375 см;
ширина — 250 см;
масса с полной заправкой — 6,5 т;
клиренс — 35 см;
радиус разворота — 850 см;
скорость — 3-18 км/ч;
колесная формула — 4х4;

грузоподъемность — 750 кг;
высота разгрузки — 280 см;
глубина копания — 430 см;
радиус копания — 760 см;
ширина ковша — 50 см;
вместимость ковша — 0,27 м³;
ширина отвала — 210 см.

модель двигателя — Д-243 дизельный четырехтактный;
мощность двигателя — 81 л. с.;
рабочий объем — 4,8 л;
скорость вращения вала — 1600 об/мин;
диаметр цилиндров — 110 мм;
расход топлива на 100 км — 28 л;
емкость бака — 135 л;
температурный диапазон — ± 45ºС.

Преимущества и недостатки

Смотрите » Одноковшовый экскаватор погрузчик ЭО-2626.ДТ.2 (1)

Все модели обладают такими достоинствами:

Широкий спектр применения. Фронтальные погрузчики привлекаются к проведению сельскохозяйственных, строительных и мелиоративных работ. Техника используется для уборки территории, обслуживания и ремонта подземных коммуникаций.
Хорошая проходимость. 4 ведущих колеса с дифференциалом позволяют машине преодолевать пересеченную местность, двигаться по дорогам низкого качества. Трактор устойчив к опрокидыванию.
Продолжительный ресурс. Детали и механизмы изготовлены с большим запасом прочности. Их замена может быть произведена в поле или собственной мастерской без привлечения специалистов.
Высокая производительность при низких затратах топлива. Продуманная система управления из джойстиков, педалей и рычагов позволяет выполнять несколько действий одновременно. Смещенная ось копания дает возможность вынимать грунт в непосредственной близости от строений.
Просторная кабина с панорамным остеклением. Оператор защищен от воздействия осадков и солнечного излучения, имеет отличный обзор при проведении различных манипуляций.

Экскаватор ЭО-2101 создавался на базе тракторов Минского тракторного завода («Беларус-92П», «Беларус-826», «Беларус-892», «Беларус-82.1»). Сама модель также выпускалась в нескольких комплектациях: с отечественной и импортной гидравликой, со смещенной осью копания и с челюстным погрузочным оборудованием. Опционально техника комплектовалась грейдерным ковшом, зубом – рыхлителем, зауженным ковшом обратной лопаты, сварочной установкой и гидромолотом.

Навесное оборудование

длительный период использования без дополнительных вложений;
высокий уровень производительности;
высокая проходимость;
наличие просторной и комфортабельной кабины водителя, обеспечивающей отличную защиту от влаги и пыли. Данный элемент выполнен в соответствии с нормами безопасности;
надежность конструкций;
легкость техобслуживания и управления;
колесная формула четыре на четыре;
устойчивость.

Технические характеристики

Габаритные размеры ЭО-2101:

длина в транспортном положении – 7630 мм;
ширина – 2500 мм;
высота – 3800 мм.

Масса экскаватора составляет 6500 кг. При этом техника способна разгоняться до 18 км/час.

Эксплуатационные характеристики техники:

грузоподъемность – 750 кг;
высота разгрузки – 2700 мм;
глубина копания – 4300 мм;
вместимость ковша – 0,28 (0,8) куб.м;
погрузочная высота – 3600 мм
ширина бульдозерного отвала – 2100 мм.

Расход Топлива

Емкость топливного бака ЭО-2101 составляет 127 литров при показателе удельного расхода топлива в 159,5 г/кВт в час.

Двигатель

Силовая установка экскаватора рассчитана на работу в температурных условиях от -40 до +40 градусов.

Характеристики мотора «Д-243»:

рабочий объем – 4,75 л;
мощность – 60 (81) кВт (л.с.);
частота вращения – 1600 об/мин;
диаметр цилиндра – 110 мм.

Устройство

ЭО-2101 производится со смещаемой осью копания. В стандартном исполнении экскаватор также оснащается челюстным ковшом, что позволяет ему совмещать функции погрузчика и планировщика. Благодаря компактным габаритам техника используется для выполнения строительных работ рядом с домами и строящимися объектами.

Гидравлическое управление позволяет водителю одновременно выполнять до четырех различных операций, что существенно увеличивает производительность модели. Именно высокий уровень качества, большая производительность в купе с доступной ценой и делают ЭО-2101 таким популярным.

Успешно конкурировать с аналогами технике позволяют новейшая гидросистема, в состав которой входят итальянские комплектующие (гидроцилиндры, гидрораспределитель и элементы фильтрации) и переработанная кабина, отвечающая требованиям ОЕСД.
Базовое шасси, на основе которого выполнен ЭО-2101, изготавливается Минским тракторным заводом. При этом экскаватор имеет международные сертификаты о соответствии стандартам Евросоюза. Отличительными особенностями техники являются экономичность, универсальность и надежность.

Отдельно следует остановиться на кабине ЭО-2101. Она имеет увеличенный объем и панорамное стекло с большим обзором. Это повышает степень безопасности и точности при выполнении различных операций и облегчает работу. Управление рабочими органами джойстиковое.

Цена нового и б/у

Аналоги

Аналогами модели ЭО-2101 являются экскаваторы ЭО-3323 и JCB 3CX Борекс-3106, имеющие схожие технические параметры.

ФОТО экскаватор-погрузчик фронтальный колесный на базе трактор МТЗ ЭО-2101-21

Завод производитель:
-Донецкий машиностроительный завод ООО (Донецкий машзавод)
346330, Россия, Донецк, Ростовская обл., ул. пр. Ленина, 37 А

Технические характеристики: экскаватор-погрузчик фронтальный колесный на базе трактор МТЗ ЭО-2101-21

Технические характеристики: экскаватор-погрузчик фронтальный колесный на базе трактор МТЗ ЭО-2101-23

Экскаватор-погрузчик ЭО-2101-20 предназначен для земляных и погрузочно-разгрузочных работ, сопряженных с частыми перемещениями между объектами работ. Широко используются экскаваторы представленной модели для обслуживания и ремонта коммуникационных сетей, тепло-, водо-, газо-, электродренажных работ, а также применяются в работах по озеленению и благоустройству городских территорий коммунальными хозяйствами. Экскаваторы-погрузчики ЭО-2101-20 – одни из самых распространенных землеройных машин, которые применяются для решения многих задач в различных отраслях промышленности. Экскаваторы-погрузчики ЭО-2101-20 также нужны не только для грунтовых работ, но и для погрузочных/разгрузочных работ. Фронтальный челюстной погрузчик – сменное оборудование экскаватора, предназначен для механизации разгрузочных работ.

Главным рабочим элементом экскаватора представленной модели является ковш, с помощью которого осуществляется большая часть процессов, и благодаря которому машина становится универсальной. На любом строительном объекте не обойтись без помощи ЭО-2101-20 , так как это универсальный вид техники способный осуществлять самые различные функции. Благодаря главному рабочему элементу – ковшу, колёсный экскаватор-погрузчик ЭО-2101-20 широко применяется при земляных работах в карьерах, для выкапывания всевозможных каналов, траншей и котлованов в мягких грунтах. Благодаря уменьшенному объёму ковша экскаваторы представленной модели очень маневренны и главное их преимущество заключается в том, что они могут быть применены в городских условиях.

Гидромолот или другое навесное оборудование легко превратит ЭО-2101-20 в многофункциональную машину. Гидрогрейфер служит дополнительным оборудованием экскаватора для погрузочных работ с насыпными материалами. Гидравлический молот, используемый вместо ковша, помогает поднять твердые грунты и производить другие подобные работы. Использование навесного оборудования позволяет значительно расширит область применение и функциональные возможности, поэтому стоит купить ЭО-2101-20 с дополнительным оборудованием, что позволит технике окупиться в кратчайшие сроки.

ЭО-2101-20 изготавливают со смещаемой осью копания. Экскаваторный механизм со смещаемой осью и челюстной ковш – главное оснащение данного экскаватора. Экскаватор представленной модели сочетает в себе функции планировщика и погрузчика. Габариты экскаватора-погрузчика достаточно небольшие за счет смещаемой оси, что даёт прекрасную возможность осуществлять любые строительные работы в близи от строящихся домов и прочих объектов.

Гидравлическое управление рабочими элементами даёт возможность одновременного выполнения до 4-х операций, что значительно повышает производительность модели в целом. Высокий уровень производительности и качества в совокупности с приемлемой ценой делают ЭО-2101-20 конкурентоспособными. Успешно конкурировать с известными аналогами позволяют гидросистема с использованием импортных (Италия) комплектующих (гидрораспределителя, элементов фильтрации, гидроцилиндров), модернизированная комфортабельная кабина, соответствующая требованиям ОЕСД, с отличными системами вентиляции и отопления, что является причиной для того, чтобы купить ЭО-2101-20 .

Базовый трактор экскаватора-погрузчика ЭО-2101-20 производятся ПО «Минский тракторный завод», которое было основано 29 мая 1946 года и за годы своего существования превратилось в одного из крупнейших производителей сельскохозяйственной техники в мире. На сегодняшний день ПО «МТЗ» предлагает потребителям более полусотни моделей разных машин более чем в ста сборочных вариантах для всех климатических и эксплуатационных условий. В правильности решения купить ЭО-2101-20 убеждает тот факт, что на всю продаваемую заводом технику получены международные сертификаты, подтверждающие её соответствие стандартам Евросоюза. Отличительная особенность техники модели ЭО-2101-20 – это универсальность, надежность, экономичность и высокий уровень производительности.

Экскаватор-погрузчик ЭО-2101-20 оборудован современной комфортабельной кабиной увеличенного объёма с панорамным стеклом, увеличивающим обзор, что облегчает работу и повышает степень точности и безопасности при эксплуатации. Управление рабочими органами экскаватора – гидравлическое, джойстиковое, с возможностью одновременного выполнения 4-х операций. Гидросистема экскаватора-погрузчика ЭО-2101-20 изготовлена с использованием импортных комплектующих: гидрораспределителя, элементов фильтрации, гидроцилиндров. Гидравлическая система позволяет максимально точно и плавно выполнять работы.

Продажа ЭО-2101-20 осуществляется в нашей компании. Продажа ЭО-2101-20 осуществляется во все регионы России с доставкой в оптимально сжатые сроки, что является одной из причин, по которой стоит купить ЭО-2101-20 именно в нашей компании. Более того, наша компания гарантирует индивидуальный подход к каждому клиенту, что позволяет купить ЭО-2101-20 по приемлемой цене.

Если Вы решили купить ЭО-2101-20 , то свяжитесь с нами по телефонам, указанным на нашем сайте в разделе «Контакты», или по электронной почте, адрес которой расположен в том же разделе. Менеджеры компании подробнее ознакомят Вас с техническими и эксплуатационными характеристиками этой и других моделей экскаваторов, а также представят необходимую информацию о порядке приобретения техники.

Оценка статьи:

(пока оценок нет)

Загрузка...
