Экскаватор ЭО-4321 – описание и характеристики

Техническая характеристика экскаватора ЭО-4322

Основное преимущество гидросистемы экскаватора ЭО-4322 по сравнению с гидросистемой экскаватора ЭО-4321Б: суммирование потоков рабочей жидкости от обеих секций насоса за гидрораспределителями с применением новых сборочных единиц (двух дополнительных одно-золотниковых гидрораспределителей, подпиточных клапанов, гидрозамков приточного исполнения, центрального коллектора). Условия труда машиниста экскаватора улучшены благодаря снижению максимального уровня шума путем установки в кабине дополнительной изоляции, а также за счет более оптимального расположения органов управления и установки опрокидывающейся рулевой колонки. Кроме того, на машине применен новый эффективный и безопасный отопитель с использованием тепла охлаждающей жидкости дизеля и более удобный стеклоподъемник. Наряду с этим значительно улучшены условия запуска двигателя при низких температурах путем установки муфты сцепления между насосом и дизелем. На данном экскаваторе более рационально выполнены конструкции ходовой и поворотной рам, а также выносных опор, что увеличило опорный контур, а также уменьшило габарит в транспортном положении. Вместимость ковша экскаватора ЭО-4322 повысилась на 20-25%, глубина копания обратной лопатой увеличилась на 7-15%, удельный расход топлива снизился на 7%. Производительность при работе обратной лопатой возросла на 17%. Кроме прямой и обратной лопат экскаватор ЭО-4322 имеет следующие виды рабочего оборудования: грейфер с ковшом 0,63 м3; гидромолот; зуб-рыхлитель; крюковую подвеску; навесное бурильное оборудование; ковши узкий (0,5 м3) и очистной (1 м3), а также два профильных (по 0,63 м3).

Экскаватор ЭОВ-4421 на шасси автомобиля КрАЗ-255Б (технические характеристики)

Экскаватор ЭОВ-4421 предназначен для механизации земляных и погрузочно-разгрузочных работ при оборудовании позиций войск и пунктов управления. Экскаватор применяется для отрывки траншей и котлованов в грунтах I — IV категорий без рыхления, в мерзлых грунтах после их предварительного рыхления. Наличие крюковой подвески позволяет производить подъем, опускание и перемещение различных грузов.

Экскаватор ЭО 4321

Есть такие раритеты от прошлого, которыми мы можем гордиться. Мало того, можем пользоваться и в настоящее время, если они хорошо сохранились. К таковым относится и универсальный экскаватор ЭО 4321. Он начал выпускаться в далёком 1972 году на киевском заводе «Красный экскаватор». За короткий срок он снискал популярность и уважение со стороны механизаторов, строителей. Это был первый в СССР передвижной мобильный кран на гидравлических колёсах с поворотом 360%, с гидравлической стрелой. Такой экскаватор был очень востребован. Поэтому его выпустили в 70-е и 80-е годы большое количество. 35% выпускаемых экскаваторов той поры выпускалось на заводе «Красный экскаватор». Он с успехом стал трудиться во всех республиках страны.

Преимущества и недостатки

Универсальность машины заключалась в том, что к гидравлической навесной системе можно было крепить необходимое оборудование для работы, а потом снять. Обратную лопату можно менять. Их несколько, разной вместимости. К тому же этот основной рабочий инструмент можно было отсоединить, заменить грейфером, челюстями-захватами, долбёжным молотом, зубом-рыхлителем. Работает машина и в 40% мороза (с не обледенелыми грунтами), и в 40% жары. Следует отметить экономичность, эффективность экскаватора. Несмотря на многочисленные достоинства, эта машина имела недостатки. При длительном обслуживании гидравлические шланги дают течь. При чрезмерной работе с большими усилиями поворотная рама могла лопнуть.

Модель четвёртой группы специализированной техники, работала (и продолжает работать) в сельском хозяйстве, на транспорте, в строительстве. В армии машина прежде применялась в технических войсках. Но технические характеристики ЭО 4321 уступали западным машинам подобного типа. Поэтому в 1983 году машину модернизировали, стала выпускаться модель «А». Двигатель оставили прежним, а объём обратной лопаты увеличили. Улучшили гидравлику. Через 3 года после начала выпуска, в 1986 году модель «А» сняли с производства. Начался выпуск ЭО 4321Б, ещё более улучшенной машины. Она сильно отличалась по своим характеристикам от прежних двух моделей. Мотор заменили, лопаты усовершенствовали, поворотную раму сделали крепче, чтобы не ломалась при перегрузках.

Но, так как даже усовершенствованная машина уступала западной подобной технике, в 1989 году стали выпускаться ЭО-4322. После развала Союза киевский завод «Красный экскаватор» переименовался в ЗАО «Атек». Модель ЭО-4322 модернизировали. Стал выпускаться Атек 4321, по номенклатурной классификации переименованного завода, а так он считается как модель 4321В, потому что абсолютно повторяет все характеристики машины 80-х годов. Всё отличие от прежней модели заключается в том, что сделали другой дизель, а гидромотор установлен вверху платформы, а не внизу, Все 90-е годы выпускался этот экскаватор. Его можно узнать по характерному жёлтому и красному цвету покрытия. Теперь выпуск данной машины под вопросом. Уже несколько лет обанкроченный завод не работает. А знаменитые экскаваторы 70 – 80-х годов можно купить б/у. Они до сих пор успешно трудятся по всей территории бывшего Союза, в том числе и в России. Сейчас аналогом этой машины являются российский ЭК-18.

Общие технические характеристики

Машина с основным ковшом весит 18, 8 тонн, обладает следующими параметрами:

• объём ковша – 30,5/0,8 м.;
• подъём ковша – до 5,6 м.;
• копает до глубины 5,5 м.;
• выгрузка грунта на расстоянии – 7 метров 16 см.;
• размер – 9,9х2,84х3,99м.;
• передвигается со скоростью 20 км/ч.;
• длина машины – 9 метров 90 см.;
• от левого борта платформы до правого – 2 метра 84 см.;
• усилие для копания грунта – 150 кН;
• круг радиуса поворота – 7 метров 30 см.;
• вместимость топливного бака – 320 л.
• за минуту платформа может повернуться 11, 5 раз.

Машина имеет широкопрофильные колёса, сменные ковши, лопаты. Сменное оборудование: крюковая подвеска, буры, молот, грейферы, зуб-рыхлитель.

Характеристики дизеля

У экскаватора 4-х тактный 4-х цилиндровый мотор СМД-17М, он имеет такие параметры;

• объём – 6,3 л.;
• скорость оборотов – 1950 об/мин.;
• сила – 58,8 (80) КВт (л.с.);
• цилиндр диаметром – 120 мм.;
• мотор весит – 680 – 735 кг.;
• расход солярки – 210 г/кВт (155 г/л с в час).

Мотор имеет охлаждение и впрыск топлива.

Устройство экскаватора

Имеется кабина для оператора, в которой находится всё для управления. Ходовая часть оборудована рамой с поворотным кругом. Есть выносные опоры. Перед работой они укрепляются и подкачиваются через гидравлику. Для устойчивости машины во время работы. Трансмиссия не механическая. Передача осуществляется через планетарные редукторы. Ведущий мост – передний. Он на шарнирах. Управляемые колёса – передние. Шины широкопрофильные: 1300 мм. Гидравлика находится на платформе, состоит из насоса, клапанной аппаратуры, бака и механизмов, приводящие гидравлику в действие.
Причём гидравлическая система имеет свой распределитель.

Гидроцилиндр имеет поршень, помогающий делать усилие на грунт во время работы. У стрелы есть своя гидросистема. У ковша – тоже. Имеется бульдозерный отвал с собственной гидросистемой. Гидроцилиндр ковша имеет разгрузочный клапан. Платформа, вместе со стрелой и кабиной оператора, может вращаться на поворотном круге в любую сторону, в зависимости от того, что надо оператору. В мелких забоях хорошо работать прямой лопатой. Ковшом в виде решётки лучше грузить крупные фрагменты. К примеру, большие бутовые камни.

В продаже новых экскаваторов этой модели нет. Машины б/у 1985 – 1989 годов продаются за 250 000 – 300 000 рублей.

Отзывы

Опытные экскаваторщики, проработавшие много лет на стройке, положительно отзываются об этой машине. Можно много что делать этим экскаватором. Копать траншеи. Грейфером рыть колодец. Укладывать трубы вместо трубоукладчика. Забивать сваи молотом. Грузить щебёнку грейфером. Зубом-рыхлителем разрушать на куски твёрдый и мёрзлый грунт. Укладывать бетонные плиты крюком. Этих машин, к счастью, сделали в своё время достаточно много.

Эти машины помнят, уважают, и до сих пор работают на них.

Экскаватор ЭО-4321 технические характеристики и описание

Пневмоколесный экскаватор ЭО-4321 впервые был выпущен киевским машиностроительным заводом «Красный экскаватор» в 1972 году. По тем временам данная модель обладала всеми необходимыми качествами, которые позволили выполнять машине какие-либо виды работ практически во всех имеющихся сферах. Этот экскаватор является представителем четвертой группы специальной техники.

Описание и особенности

Отличилась данная модель от предыдущих моделей тем, что в ЭО-4321 была впервые применена пневмоколесная платформа и гидравлическая стрела, ведь ранее вся экскаваторная техника использовала гусеничную платформу. Благодаря этому возросла эффективность техники, так как передвигаться экскаватор по рабочей территории стал значительно быстрее гусеничных моделей, что позволило сократить время, требуемое на перемещение. Помимо этого положительными качествами, которые обеспечили техники большую популярность на территории всего союза, являются экономичность и универсальность.

Стоит отметить, что ЭО-4321 в период своего серийного производства был зачислен в инженерные войска и соответственно он принимал участие на всех строительных объектах.

Другими немаловажными положительными качествами являются:

1. Штатный землеройный ковш обладает довольно большой вместимостью;
2. Экскаватор обладает собственными опорными частями с гидравлическим приводом, что обеспечивает технике высокую устойчивость при проделывании каких-либо землеройных работ.
3. Механический привод, использующийся на предыдущих моделях, был заменен гидравлическим, что в свою очередь положительно отразилось на производительности машины.
4. Экскаватор оснастили фронтальным отвалом, который помимо выполнения разравнивания и засыпания траншей может служить для обеспечения дополнительной устойчивости при проделывании различных землеройных работ.
5. Имеется полный доступ ко всем необходимым и требуемым регулярную проверку элементам силовой установки и гидравлической системы, благодаря чему удалось сократить расходы на обслуживающий персонал и уменьшить время, требуемое на устранение неисправностей.

Также стоит отметить еще одно достоинство данного экскаватора, а именно это универсальность. ЭО-4321 приспособлен для работы с 21 видом дополнительного навесного оборудования, что позволяет ему выполнять довольно большое количество различных работ.

Штатно экскаватор использует обратную лопату вместимостью в 650 кубических миллиметров. Для разработки грунта выше уровня стоянки экскаватора устанавливается прямая лопата. Для выполнения рытья больших котлованов или же колодцев, на рукоятку техники устанавливается грейферное оборудование. Для выполнения погрузочных работ сыпучих и кусковых материалов применяется обратная или же прямая лопата, когда для погрузки штучных грузов используется специальная крановая стрела.

На пневмоколесном шасси расположена поворотная платформа. На ней располагается силовая установка, кабина оператора, резервуары для гидравлической жидкости и горючего, противовесы, механизм гидравлической системы, а также система управления всей техникой.

Ходовая часть экскаватора ЭО-4321 включает в себя гнутую прочную раму и пневматические колеса. Специальные гидравлические опоры и фронтальный бульдозерный отвал установлены к раме. Управление техникой при передвижении осуществляется посредством поворота колес переднего моста. Передний мост установлен на шарнирах. Ширина передней колеи меньше на пять миллиметров задней. Сам же мост является ведущим.

Гидравлическая система, расположенная на поворотной платформе экскаватора обладает баком, рассчитанным на 320 литров, сдвоенным насосом аксиально-поршневого типа, распределительной и предохранительной клапанной аппаратурой и гидравлическим приводом поворота. Рабочее давление во всей гидравлике независимо от типа проделываемых работ удерживается на отметке в 320 мегапаскаль.

ЭО-4321 обладает немеханической трансмиссией, главная передача которой имеет конические планетарные редукторы. В движение привод колес приводится с помощью гидравлического мотора, благодаря чему имеется возможность более точной регулировки скорости передвижения и силы тяги. Наибольшая скорость самостоятельного передвижения, которую ЭО-4321 способен развить на ровном и прямом участке составляет 19.5 километров в час, что для своих лет является вполне отличным показателем. Наименьший радиус поворота составляет 7300 миллиметров. На борту машины имеется пневматический привод, который отвечает за работу тормозной системы и наддува. На колесном шасси используются широкопрофильные шины, спереди 530 миллиметров, сзади 533 миллиметра.

Данная машина вышла очень универсальной и удобной, как в плане эксплуатации, так и в плане технического обслуживания. Благодаря этим ключевым достоинствам ЭО-4321 и получил широкое распространение по всему Советскому Союзу. Но, как и у любой другой спецтехники, в данной имеются и свои недостатки, к которым можно отнести слабую конструкцию рамы у основания поворотной платформы и шланги гидравлической системы, что зачастую протекают. Вторая проблема решалась довольно быстро и просто, а именно все шланги заменялись новыми, но устранение проблем с рамой вызывали некие затруднения. Для повышения прочности к основному профилю приваривали рельсу или же дополнительную балку. Ближе к началу 1980-х годов пневмоколесная платформа экскаватора была заменена на гусеничную. Это было проделано для того, чтобы техника стала более приспособленной для работы на месторождениях и карьерах. Испытания данной модели были проведены очень удачно, однако, серийное производство гусеничного экскаватора было запущено лишь в конце 1980-х годов. Длительное отстранение серийного производства объясняется тем, что имеющиеся мощности производителя «Красный экскаватор» не были приспособлены для изготовления гусеничных тележек тракторного типа.

Изначально техника оснащалась дизельной четырехцилиндровой силовой установкой марки СМД-15Н. Данный двигатель способен развить номинальную мощность на выходе в 61.1 киловатт, что в переводе составляет 83 лошадиные силы, когда его эксплуатационная мощность составляет 58.8 киловатт или же 80 лошадиных сил. Позже этот агрегат был заменен более производительным СМД-17Н, номинальная мощность которого составляет 73.55 киловатта или же 100 лошадиных сил. Данный агрегат комплектовался двухступенчатой механической трансмиссией.

Назначение

Экскаватор ЭО-4321 имеет довольно широкое предназначение. Во времена Советского Союза он активно использовался во всех строительных организациях, коммунальных службах, различных промышленных отраслях, сельском хозяйстве, горных производствах, месторождениях и карьерах.

Техника справляется с такими работами, как рытье траншей и котлованов различной глубины; засыпание ям; планирование территории под строительство; разравнивание рабочих площадок и их очистка от производственного мусора; разрыхление и дробление твердых масс грунта и скальных пород; погрузка штучных грузов и сыпучих материалов; разрушение каких-либо бетонных объектов; создание насыпей грунта и других сыпучих материалов; разработка карьеров и колодцев; вскрытие асфальтированного слоя дорожных участков.

Широкое применение и многофункциональность пневмоколесного экскаватора ЭО-4321 обусловлено тем, что как ранее было описано: техника способна использовать в работе 21 вид различного дополнительного оборудования.

Также стоит отметить, что и в настоящее время можно встретить данный экскаватор в работе.

Модификации

На протяжении всего времени серийного производства ЭО-4321 производитель внес довольно много изменений, как в конструкцию техники, так и в силовое оборудование.

Каждый год машина подвергалась модернизации и усовершенствованиям, которые способствовали повышению эффективности и производительности техники.

Всего было выпущено три модифицированные версии:

1. Модификация ЭО-4321А. Данная модификация была запущена в серийное производство в 1983 году. Была изменена гидравлическая система и установлена новая рукоятка и стрела. Эта версия содержала в себе уникальные качества по тем временам, в результате чего и была присвоена золотая медаль ВДНХ Советского Союза.
2. Модификация ЭО-4321Б. Эта версия покинула конвейер завода немного позже предыдущей, а именно в 1987 году. Здесь основной акцент был сделан на мощностных показателях машины. В результате разработчики смогли повысить общую производительность экскаватора на 16 процентов. В остальном же версия полностью копирует предыдущую модификацию.
3. Модификация ЭО-4322. Серийное производство данной модификации было начато в 1989 году. Эта версия полностью унаследовала внешний вид предыдущих модификаций, однако силовая установка и гидравлическая система были подвергнуты кардинальным изменениям. Полное усовершенствование модели позволило открыть новый технологический уровень спецтехники. Стоит отметить, что данная модель послужила основой для большинства машин тех лет.

Технические характеристики

Характеристики ковша:

• Тип — базовый, землеройный ковш.
• Наименьший объем устанавливаемого ковша — 0.65 кубических метра.
• Наибольший объем устанавливаемого ковша — 1.6 кубических метра.

Характеристики двигателя

• Тип устанавливаемого двигателя — рядный, дизельный.
• Марка двигателя — СМД-15Н.
• Количество цилиндров — 4.
• Рабочий объем — 6.3 литра.
• Номинальная мощность на выходе — 61.1 киловатт/83 лошадиные силы (при 1800 об/мин).
• Номинальная частота вращения коленчатого вала — 1800 оборотов в минуту.
• Эксплуатационная мощность на выходе — 58.8 киловатт/80 лошадиных сил.
• Тип системы охлаждения — жидкостная.
• Тип системы впрыска — непосредственный впрыск топлива.
• Тип системы запуска — электрический стартер.
• Модель электрического стартера — СТ-100Э (или СТ100Т).
• Диаметр цилиндров — 120 миллиметров.
• Ход поршней — 140 миллиметров.
• Минимальная устойчивая частота вращения на холостом ходу — не более 600 оборотов в минуту.
• Минимальная устойчивая частота вращения на холостом ходу — не более 1950 оборотов в минуту.
• Удельный расход топлива в режиме номинальной мощности — 210 грамм на один киловатт мощности.
• Сухая масса полностью собранного двигателя — 680 килограмм.
• Снаряженная масса полностью собранного двигателя — 735 килограмм.

Габаритные размеры

• Конструкционная длина — 9900 миллиметров.
• Ширина по колесной платформе — 2840 миллиметров.
• Полная высота по кабине — 3990 миллиметров.

Приобрести новый экскаватор ЭО-4321 в настоящее время довольно проблематично. На рынках предоставлена масса вариантов подержанной техники. Стоимость подержанного ЭО-4321 колеблется в диапазоне от 200 тысяч рублей и до 450 тысяч российских рублей. На конечную стоимость, как правило, влияют такие факторы, как год производства техники, версия (модифицированная или же базовая), общее техническое состояние, тип установленного навесного дополнительного оборудования и количество отработанных моточасов.

Экскаватор ЭО-4321

ЭО-4321 был одной из наиболее востребованных строительных машин 1970-1980-х годов. В тот период до 35% всех экскаваторов, собираемых в Советском Союзе, были продуктами киевского завода «Красный экскаватор», а модель ЭО-4321 считалась наиболее популярной, «неубиваемой» и прочной среди них. При этом спецтехника была первым представителем нового семейства гидравлических экскаваторов с возможностью поворота корпуса вокруг собственной оси на 360 градусов и пневматическими колесами.

Благодаря многофункциональности данная модель быстро распространилась по регионам СССР. Почти во всех республиках страны работали именно на ЭО-4321.

Дебютный экземпляр машины сошел с конвейера в 1972-ом году. спецтехника оказалась многофункциональной и удобной, но были у нее и определенные недостатки. Шланги гидросистемы начинали подтекать после непродолжительной эксплуатации, а рама в основании поворотной платформы была довольно слабой и не всегда выдерживала большие нагрузки.

Видео

Модель использовалась для работы с необледенелыми грунтами, относящимися к 1-4 категории (выгрузка, перемещение, рассредоточение и разработка). Экскаватор хорошо работал и с обледенелыми почвами 5 категории и выше и каменистыми породами. Однако предварительно их требовалось раскрошить на отрезки по 40 см длиной. ЭО-4321 отлично себя чувствовал при температурных условиях от -40 до +40 градусов.

Экскаватор относился к 4-ой размерной группе машин и нашел широкое применение в транспортном, промышленном, городском и сельском строительстве, а опять же в погрузочно-разгрузочных и земляных работах.

В 1983-ем году базовая версия ЭО-4321 прошла серьезную модернизацию. Завод «Красный экскаватор» начал выпускать модификацию ЭО-4321А со старым двигателем и увеличенным объемом обратной лопаты. У модернизированной версии появилась более надежная гидросистема. Производство ЭО-4321А продолжалось три года. В 1986-ом году экскаватор получил улучшенный двигатель. Вскоре модель была снята с производства. На смену ей пришла версия ЭО-4321Б, технические параметры которой были изменены почти до неузнаваемости. Тем не менее, даже обновленная версия заметно уступала лучшим зарубежным аналогам. В итоге в 1989-ом году производство ЭО-4321Б прекратилось. «Красный экскаватор» приступил к выпуску модификации ЭО-4322.

Технические характеристики

Дебютный ЭО-4321 имел массу в 19,8 тонны и 80-сильный двигатель. Экскаватор оснащался фронтальным ковшом емкостью 0,63 кубометра и 0,5-кубометровой обратной лопатой. Радиус вскапывания составлял 8900 мм, максимальная глубина копания – 5500 мм. Модель предназначалась для работы с грунтом и выгрузки его на радиусе в 7160 мм и высоте 5600 мм.

Габариты ЭО-4321 были довольно большими.

• Длина техники составляла 9900 мм,
• Ширина – 2840 мм,
• Высота – 3990 мм.
• Усилие копания у данной модификации равнялось 150 кН,
• Грузоподъемность на наибольшем вылете – 2000 кг.
• Экскаватор мог передвигаться со скоростью до 20 км/час, что существенно увеличивало его маневренность.
• Радиус поворота модели составляет 7300 мм.

В модификации ЭО-4321Б была усилена рама и укреплена конструкция обратной лопаты и стрелы. При этом длина экскаватора стала меньше.

Расход Топлива

Удельный расход топлива ЭО-4321 составляет не более 210 (155) г/кВт в час (г/л.с в час), а топливный бак вмещает до 320 л.

Двигатель

Экскаватор ЭО-4321 укомплектован 4-тактным 4-цилиндровыи дизельным мотором модели «СМД-17Н» с жидкостным охлаждением и непосредственным впрыском топлива. Данные агрегаты изготавливались на харьковском предприятии «Серп и молот». Пуск мотора осуществляется посредством электрического стартера.

Параметры двигателя «СМД-17Н»:

• рабочий объем – 6,3 л;
• номинальная мощность – 58,8 (80) кВт (л.с.);
• частота вращения – 1950 об/мин;
• масса мотора – 680-735 кг;
• диаметр цилиндра – 120 мм.

Устройство

ЭО-4321 оборудован профильной гнутой рамой ходовой части. На задней балке расположены специализированные выносные опоры, функционирующие от гидропривода, что существенно облегчает работу техники в затрудненных условиях. Передний мост экскаватора, являющийся ведущим, подвешен спереди рамы на специализированных шарнирах. Передние колеса являются управляемыми и находятся на 3-5 ближе, чем задние.
спецтехника оснащена немеханической трансмиссией с главной передачей в виде конических планетарных редукторов. Благодаря тому, что усилие на колеса подается напрямую от гидромотора, процесс заметно ускоряется. Кроме того, данное решение помогает эффективно контролировать силу тяги и скорость движения техники.

Наддув и тормозная система ЭО-4321 функционируют от пневмопривода. На экскаватор устанавливаются широкопрофильные шины пневмоколесного хода (1300 мм).
Гидравлическая система техники устанавливается на поворотной платформе и включает в себя сдвоенный аксиально-поршневой насос, предохранительную и распределительную клапанную аппаратуру, гидропривод поворота и бак. Давление в гидросистеме поддерживается на отметке в 320 МПа. В гидроцилиндре установлен длинноходный поршень, позволивший нарастить силу разрезания.

Дополнительное оснащение

ЭО-4321 функционально оснащается широкой линейкой дополнительного оснащения, представленного 20 видами многообразных устройств. Среди них:

• грейферы;
• ковши многообразного объема;
• навесное бурильное оснащение;
• зуб-рыхлитель;
• гидромолот;
• крюковая подвеска;
• прямая лопата.

Цена нового и б/у

Новые экскаваторы ЭО-4321 в продаже отсутствуют, поскольку их производство завершилось в 1989-ом году. Стоимость б/у вариантов составляет 250000-300000 рублей. За эту сумму предлагаются модели 1985-1989-ых годов на ходу.

Аналоги

К аналогам ЭО-4321 следует отнести экскаватор ЕК-18 начальных модификаций (ранние годы выпуска).

Экскаватор ЭО-4321: технические характеристики

«ЭО-4321» – это универсальный гидравлический полноповоротный экскаватор на пневмоколёсном ходу, вторая в истории советской промышленности машина такой конструкции. Относится к 4-й размерной группе. Выпускался Киевским экскаваторным заводом с 1972 по 1993 годы. «ЭО-4321» был одним из самых востребованных и распространённых отечественных экскаваторов. За годы производства было выпущено три модернизированных версии данной машины: «ЭО-4321А», «Б», и «В» (он же «Атек-881»). Обо всех этих вариантах и пойдёт речь в данной публикации.

Серийное производство экскаватора «ЭО-4321» началось в Киеве в 1972 году. Новая машина встала в ряды первых отечественных гидравлических полноповоротных колёсных экскаваторов – с 1970 года в Ленинграде, а затем и в Калинине выпускался относящийся к 3-й размерной группе «ЭО-3322».

Сфера применения и особенности модели

«ЭО-4321», ковш которого вмещал 1-1,2 кубометра грунта, предназначался для ведения земляных и погрузочно/разгрузочных работ в городском, промышленном, сельском и транспортном строительстве. Его сфера деятельности – разработка немёрзлых грунтов I — IV категорий; рыхление мёрзлых грунтов; разрушение старых асфальтобетонных покрытий;выполнение погрузки сыпучих материалов и предварительно разрыхлённых скальных пород в самосвалы; обеспечение планировочных работ на местности.

Экскаватор отличается прочной и долговечной конструкцией, все элементы которой изготовлены из высокопрочной стали. Рама – жёсткая сварная, с установленными выносными гидравлическими опорами и с бульдозерным оборудованием спереди. Ходовая часть – управляемая пневмоколёсная, с широкопрофильными шинами и задним ведущим, а передним управляемым мостом. На поворотной платформе установлены гидравлическая система, бак на 320 литров, сдвоенный аксиально-поршневой насос, система безопасности с предохранительными клапанами, которые обеспечивают поддержание давления в рабочих полостях до 320 МПа.

Универсальность «ЭО-4321». Рабочее оборудование и сменные органы

В составе сменного рабочего оборудования и сменных органов «ЭО-4321» – несколько лопат, грейфер с удлинителем и узкими челюстями, челюсти-захваты, несколько различных ковшей, гидромолот, зуб-рыхлитель и крюковая подвеска. Это обеспечивает универсальность данной машины.

Для разработки различных типов грунта и успешного выполнения разных задач экскаватор можно оборудовать рукоятью нормального или удлинённого типа, либо со смещением верхней части стрелы. Для разрушения твёрдого асфальтобетонного покрытия или мёрзлого грунта «ЭО-4321» может комплектоваться зубом-рыхлителем и гидравлическим молотом. Производительность экскаватора при рыхлении равняется 50-ти кубометрам в час.

Достойные показатели демонстрирует экскаватор и с навесным бурильным оборудованием. Для рытья котлованов на машину монтируется грейферное оборудование с двух челюстным ковшом емкостью 0,65 куб. м с изменением угла наклона к поверхности. Подобное расширение спектра используемого сменного рабочего оборудования обеспечивается наличием надёжного гидравлического привода.

Об истории модели и предприятия

Киевский экскаваторный завод относится к числу старейших машиностроительных предприятий нашей страны. Он был основан в 1898-м году как завод по производству сеялок и прочих сельхозмашин. Многие рабочие этого завода принимали участие в революционной деятельности, и после 1917 года активно участвовали в установлении Советской власти. С 1918 года завод назывался «Красный пахарь».

Первый экскаватор – карьерный многоковшовый, модели «МК-1», был выпущен заводом в 1934-м году. В 1935 году предприятие сменило специализацию, окончательно перейдя с выпуска сельхотехники на производство экскаваторов, и стало называться «Красный экскаватор».

После начала Великой Отечественной завод был эвакуирован в Западную Сибирь, но сразу же после освобождения Киева от фашистов началось восстановление предприятия. Первый в истории СССР гидравлический экскаватор был выпущен именно здесь, в 1955 году, и в последующие годы завод переориентировали на производство именно такой техники.

После развала Советского Союза завод стал называться «Атек». Он регулярно анонсировал и пиарил выпуск новых, более современных моделей экскаваторов, но на деле приходил в упадок, его мощная материально-техническая база разбазаривалась и разворовывалась. Завод пережил несколько банкротств, рейдерских захватов – «масок-шоу» сотрудников УВД и «вооружённых людей в форме».

C декабря 2014 года на территории завода находится тренировочная база националистического полка «Азов», а оставшееся имущество разбирается, вывозится на металлолом и стройматериалы. Последней продукцией завода «Атек» стал единственный образец двухбашенного (!) танка «Азовец», сделанный из бульдозера на базе танка «Т-64».

Модификации экскаватора «ЭО-4321»

Базовая модель экскаватора – «ЭО-4321» – выпускалась с 1972-го по 1983-й год. Её отличительными особенностями являются моноблочные аутригеры, немоноблочная стрела, двиг«СМД-14» (80 л.с.). Ширина экскаватора составляла 2,84 м.

Первая модернизация экскаватора была произведена в 1983-м году. Она заключалась в улучшении гидравлики и увеличении рабочего объёма стандартной обратной лопаты (0,63 против 0,5 м3). Новая версия – «ЭО-4321А» – также получила новую стрелу и рукоять, длиной3,15 м. вместо 2,93 м. на базовой модели. Увеличилась и глубина копания: она составила 6 метров, при радиусе поворота 9,3 м. На 10 см подросла и предельная высота разгрузки. Аналогично изменились параметры и для всех видов запчастей на экскаватор.

Для «ЭО-4321А» была разработана новая рама повышенной устойчивости.Эти разработки стали следствием конкретного практического опыта эксплуатации экскаватора. В частности, гидравлику доработали, так сказать, «по просьбам трудящихся», т.к. шланги зачастую не вырабатывали своего ресурса, а начинали подтекать уже вскоре после начала эксплуатации экскаватора. Теперь гидросистема стала более надёжной, оснащённой рабочими шлангами с большим эксплуатационным ресурсом.

Встретить «ЭО-4321А» на улицах современного города, в условиях нынешней загруженности дорог,малореально. Потому что рама повышенной устойчивости увеличила ширину экскаватора в этой модификации до 3,10 метров. Что по современным требованиям к дорожным габаритам неприемлемо (после 2,5 м нужно спецразрешение, а после 3 метров – и вовсе автомашина ГИБДД для сопровождения). В связи с этим, такую модификацию можно увидеть только в каком-либо карьере, где нет ограничений по габаритам передвижения.

«ЭО-4321А» был удостоен Золотой медали на Выставке Достижений Народного Хозяйства в Москве.

Итогом следующей модернизации экскаватора стал запуск в серийное производство модели«ЭО-4321Б». Годы её выпуска — с 1988-го по 1990-й. От предыдущих моделей данная модификация отличается более мощным двигателем – «СМД-17Н», вместо «СМД-15Н». Также появились моноблочная стрела (гнутая), немоноблочные аутригеры (плита двигается относительно рукояти); в кабине была установлена другая панель приборов и рычаги. Поворотную раму усилили и сделали крепче. Опыт эксплуатации показал, что рама порой не выдерживала перегрузок и лопалась перед кольцом, на котором крепилась поворотная платформа. Приходилось вваривать рельс в основание рамы для её усиления.

Новый ковш увеличенной обратной лопаты номинальной вместимостью 1 м3получил серповидные боковые режущие кромки и дополнительное отверстие для крепления тяги в целях повышения усилия резания грунта и улучшения условий заполнения ковша при работе на максимальной глубине копания.

Длина новой модификации экскаватора уменьшилась на 26 см, избавились и от негабаритной ширины – на «ЭО-4321Б» она стала 2,84 метра против 3,10. Новый ковш получил возможность использования на тяжёлых грунтах до IV категории включительно; внедрён гидроцилиндр ковша с поршнем увеличенного диаметра для повышения усилия резания со 120 до 150 кН; установлены стрела, рукоять и ковш обратной лопаты усиленной конструкции в целях повышения надежности и долговечности базовых элементов рабочего оборудования; внедрено новое ходовое устройство вместе с изменённой рамой.

Были внесены эффективные изменения в конструкцию центрального коллектора гидросистемы и в клапанно-предохранительную аппаратуру; для повышения срока службы сборочных единиц гидросистемы установлен новый фильтр с бумажными фильтроэлементами типа «Реготмас»; для обеспечения условий безопасности внесены изменения в пневмосистему, повысившие ее быстродействие: путь торможения уменьшен с 9 до 6 -7 м; изменены конструкции кабины и площадок обслуживания, что значительно улучшило условия работы машиниста.

Расчётная годовая эксплуатационная производительность экскаватора «ЭО-4321Б» составила 119,35 тыс. м3, что на 16% больше, чем у прежней модификации экскаватора – «ЭО-4321А».

И, наконец,«ЭО-4321В» (он же «Атек-881» по новой системе индексации Киевского экскаваторного завода). Единственным отличием модификации «В» от «Б» является другой гидромотор поворота платформы. На «ЭО-4321Б» гидромотор размещался в самом низу платформы, непосредственно на самом опорно-поворотном устройстве, а на «ЭО-4321В» установили уже другой гидромотор, улучшенной конструкции, который был значительно меньше по габаритам, нежели его предшественник. И смонтировали его уже вверху платформы, да ещё так, что пришлось проделывать в крыше под его верхнюю часть небольшую прорезь.

Устройство экскаватора «ЭО-4321»

Основными узлами в конструкции экскаватора «ЭО-4321» являются: рабочее оборудование (стрела и элементы, связывающие ковш со стрелой, ковши и т.д.), силовая установка (дизельный двигатель «СМД» с гидронасосом), ходовая часть на пневмоколёсном ходу, передаточный механизм, передаточная платформа и гидравлическая система, электрооборудование и кабина с органами управления.

Рабочее оборудование

Ковши: обратная лопата с четырьмя ковшами, прямая лопата с двумя ковшами, грейфер с удлинителем и узкими челюстями, челюсти-захваты, ковши узкий вместимостью 0,5 м3 и очистной – 1 м3, два профильных ковша по 1 м3с углом заложения откоса 30 и 45°. Кроме ковшей, в состав сменного оборудования данного экскаватора входят гидравлический молот, зуб-рыхлитель и крановая крюковая подвеска. Для смены рабочих параметров предусмотрена возможность установки стрелы и рукояти различной длины.

На рабочей платформе, которая опирается на раму ходовой части с помощью роликового опорно-поворотного устройства, смонтированы рабочее оборудование, дизельный мотор«СМД», топливный бак, бак рабочей жидкости гидросистемы, кабина с пультом управления, распределительная аппаратура, контейнер с аккумуляторами, высокомоментный радиально-поршневой гидродвигатель поворотов.

Ходовая часть

В составе ходовой части экскаватора «ЭО-4321» – профильная гнутая рама, передний управляемый и задний ведущий мосты, механизм управления колёсами переднего моста (с помощью гидравлического привода). Передний мост экскаватора подвешен спереди рамы на специальных шарнирах.

Экскаватор укомплектован не механической трансмиссией с главной передачей в виде конических планетарных редукторов. Благодаря тому, что усилие на колёса подаётся напрямую от гидравлического мотора, процесс в существенной степени ускоряется.

Наддув и тормозная система экскаватора«ЭО-4321» функционируют от пневматического привода. Экскаватор укомплектован широкопрофильными шинами пневмоколёсного хода (1300 (530-533) мм).

Гидравлическая система техники устанавливается на поворотной платформе и включает в себя сдвоенный аксиально-поршневой насос, предохранительную и распределительную клапанную аппаратуру, гидропривод поворота и бак. Давление в гидросистеме поддерживается на отметке в 320 МПа.

Рабочее оборудование закреплено в передней части поворотной платформы; на задней её части установлен противовес. Базовый элемент рабочего оборудования – это стрела, которая соединена с помощью пальцев со вставкой, что регулирует её вылет. Когда устанавливается прямая лопата, вставку стрелы обратной лопаты заменяют на вставку стрелы прямой лопаты. Экскаватор «ЭО-4321» оснащён бульдозерным оборудованием (впереди) и выносными опорами (на задней балке). Эти опоры функционируют от гидравлического привода.

Гидравлическая система

Рабочие механизмы экскаватора имеют гидравлический привод. Гидравлическая система включает в себя масляный бак, гидронасосы, контрольную и измерительную аппаратуру, аппаратуру фильтрации рабочей жидкости, исполнительные механизмы, систему сервоуправления, гидросистему руля, трубопроводы и систему охлаждения рабочей жидкости.

В сочетании с гидравлическим сервоуправлением, гидропривод экскаватора обеспечивает регулирование скоростей и совмещение рабочих движений стрелы, рукоятки и ковша с поворотом.

Двигатель «ЭО-4321»

Изначально экскаваторы«ЭО-4321»оснащалась четырёхтактными четырехцилиндровыми дизельными силовыми установками марки «СМД-14», потом «СМД-15Н». Данные двигатели были способны развить номинальную мощность в 61,1 килоВатт, или 83 лошадиные силы, при его эксплуатационной мощности в 58,8 килоВатт, или же 80 лошадиных сил.

Модификации «ЭО-4321Б» и «ЭО-4321В» комплектовались также четырёхцилиндровым, но более производительным дизельным мотором «СМД-17Н», номинальная мощность которого была повышена до 73,55 киловатта, либо 100 лошадиных сил. Все эти двигатели производились на харьковском моторном заводе «Серп и молот».

Технические характеристики двигателя «СМД-17Н»

• Рабочий объём – 6,3 л;
• Частота вращения – 1950 об/мин;
• Диаметр цилиндра – 120 мм; ход поршня – 140 мм;
• Степень сжатия – 17;
• Масса мотора – 735 кг;
• Расход топлива – 210 г/кВт в час (155 г/л.с в час);
• Объём топливного бака – 320 л.

Для облегчения запуска двигателя в зимнее время дополнением к двигателю экскаватора предусмотрен предпусковой подогреватель «ПЖБ-400».

Технические параметры экскаватора «ЭО-4321Б» в цифрах

• Габаритные размеры: длина – от 5,2 до 9,9 м; ширина – 2,84 м; высота – 3,99 м;
• Масса конструктивная – 17,8 т; масса со стандартной обратной лопатой – 19,5 т;
• Наибольший радиус копания – 9,23 м; наибольшая глубина копания – 6 м;
• Высота разгрузки – 5,6 м; радиус разгрузки – 5,4 м;
• Усилие на зубьях ковша – 11 500 кгс;
• Радиус, описываемый хвостовой частью платформы – 2,7 м;
• Ширина платформы – 2,7 м;
• Просвет под поворотной платформой – 1,47 м;
• Колёсная база – 2,8 м;
• Число оборотов платформы в минуту – до 12ти;
• Высота пяты стрелы – 2,225 м;
• Транспортная скорость – до 20 км/ч;
• Радиус поворота – 7,3 м;
• Преодолеваемый уклон пути – 23 градуса.

Кабина экскаватора. Отзывы о «ЭО-4321»

В кабине машинисту экскаватора обеспечен минимальный уровень комфорта труда. Кабина оборудована эффективным отопителем.

Несомненное достоинство экскаватора – это его универсальность. «ЭО-4321» демонстрирует эффективную работу с 21 видом дополнительного навесного оборудования, одинаково качественное выполнение самых различных работ. Во многом благодаря своей универсальности экскаваторы данной марки получили широчайшее распространение в Союзе ССР и «братских странах».

Применение гидравлической трансмиссии и прямого движения колес от гидроприводов обеспечивало гибкость управления скоростью и силой тяги установки на близких к предельным режимах. Проходимость экскаватора при перемещении по строительной площадке была очень хорошей. А крепкий бульдозерный отвал, помимо основного своего назначения, при необходимости, использовался также в целях стабилизации устойчивости, в дополнении к основным предназначенным для этого гидроопорам.

К недостаткам относят недолговечные шланги гидросистемы, подтекающие и требующие частой замены, а также определённую слабость рамы в основании поворотной платформы. При перегрузках перед кольцом, на котором крепилась поворотная платформа, могли появиться трещины. В этом случае к раме приваривался усиливающий её рельс. В остальном, «ЭО-4321» показывал завидную надёжность и долговечность. В чём можно убедиться и на примере некоторых экземпляров данной техники, которые сошли с конвейера в конце 80-х, но до сих пор находятся в рабочем состоянии.

Цена экскаватора «ЭО-4321»

Объявлений о продаже экскаваторов марки «ЭО-4321» немного, что неудивительно, если учесть солидный возраст этой модели. Все представленные машины – второй половины 80-х годов производства, некоторые – начала 90-х. Разброс цен, которые просят за подержанный экскаватор «ЭО-4321» – от 250 000 до 500 000 рублей.

Экскаватор ЭО-4321 технические характеристики и описание

Есть такие раритеты от прошлого, которыми мы можем гордиться. Мало того, можем пользоваться и в настоящее время, если они хорошо сохранились. К таковым относится и универсальный экскаватор ЭО 4321. Он начал выпускаться в далёком 1972 году на киевском . За короткий срок он снискал популярность и уважение со стороны механизаторов, строителей. Это был первый в СССР передвижной мобильный кран на гидравлических колёсах с поворотом 360%, с гидравлической стрелой. Такой экскаватор был очень востребован. Поэтому его выпустили в 70-е и 80-е годы большое количество. 35% выпускаемых экскаваторов той поры выпускалось на . Он с успехом стал трудиться во всех республиках страны.

Преимущества и недостатки

Универсальность машины заключалась в том, что к гидравлической навесной системе можно было крепить необходимое оборудование для работы, а потом снять. Обратную лопату можно менять. Их несколько, разной вместимости. К тому же этот основной рабочий инструмент можно было отсоединить, заменить грейфером, челюстями-захватами, долбёжным молотом, зубом-рыхлителем. Работает машина и в 40% мороза (с не обледенелыми грунтами), и в 40% жары. Следует отметить экономичность, эффективность экскаватора. Несмотря на многочисленные достоинства, эта машина имела недостатки. При длительном обслуживании гидравлические шланги дают течь. При чрезмерной работе с большими усилиями поворотная рама могла лопнуть.

Экскаватор ЭО 4321 в работе

Модель четвёртой группы специализированной техники, работала (и продолжает работать) в сельском хозяйстве, на транспорте, в строительстве. В армии машина прежде применялась в технических войсках. Но технические характеристики ЭО 4321 уступали западным машинам подобного типа. Поэтому в 1983 году машину модернизировали, стала выпускаться модель «А». Двигатель оставили прежним, а объём обратной лопаты увеличили. Улучшили гидравлику. Через 3 года после начала выпуска, в 1986 году модель «А» сняли с производства. Начался выпуск ЭО 4321Б, ещё более улучшенной машины. Она сильно отличалась по своим характеристикам от прежних двух моделей. Мотор заменили, лопаты усовершенствовали, поворотную раму сделали крепче, чтобы не ломалась при перегрузках.

Обязательно почитайте: Экскаватор ЭО 3322

Читайте также: Расход топлива МТЗ-82 в час: сколько лошадиных сил в тракторе Беларусь, сколько весит с большой кабиной — технические характеристики

Но, так как даже усовершенствованная машина уступала западной подобной технике, в 1989 году стали выпускаться ЭО-4322. После развала Союза киевский переименовался в ЗАО «Атек». Модель ЭО-4322 модернизировали. Стал выпускаться Атек 4321, по номенклатурной классификации переименованного завода, а так он считается как модель 4321В, потому что абсолютно повторяет все характеристики машины 80-х годов. Всё отличие от прежней модели заключается в том, что сделали другой дизель, а гидромотор установлен вверху платформы, а не внизу, Все 90-е годы выпускался этот экскаватор. Его можно узнать по характерному жёлтому и красному цвету покрытия. Теперь выпуск данной машины под вопросом. Уже несколько лет обанкроченный завод не работает. А знаменитые экскаваторы 70 – 80-х годов можно купить б/у. Они до сих пор успешно трудятся по всей территории бывшего Союза, в том числе и в России. Сейчас аналогом этой машины являются российский ЭК-18.

Особенности экскаватора ЭО 4321

Эта модель впервые была изготовлена еще в 1972 году на киевском машиностроительном . Эо 4321 имел все необходимые параметры и механизмы для проведения работ в сфере сельского хозяйства, строительства зданий и транспортных объектов. Данная модель относится к четвертой группе специализированной техники.

Отличительной чертой модели колесного экскаватора эо 4321 является то, что этот экскаватор стал первой машиной на пневмоколесном ходу с гидравлической стрелой. Именно он стал родоначальником последующих модификаций. Уникальное сочетание эффективности и экономичности в использовании способствовало распространению эо 4321 по всему союзу.

Этот экскаватор стоял на вооружении инженерных войск и трудился практически на всех строительных объектах.

К положительным качествам модели можно отнести:

• Большая вместимость ковша;
• Наличие собственных опорных частей с гидравлическим приводом;
• Увеличение производительности за счет смены механического привода на гидравлический;
• Использование отвала экскаватора для повышения устойчивости;
• Легкий доступ ко всем элементам двигателя и навесного оборудования позволяют сократить расходы на обслуживающий персонал и уменьшить время ремонта.

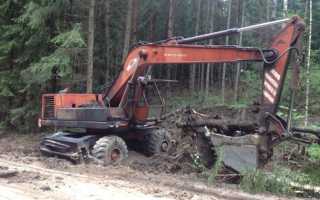

Фото экскаватора ЭО 4321

Также к преимуществам экскаватора эо 4321 можно отнести его универсальность. В зависимости от выполняемых работ есть возможность крепления на гидравлическую стрелу различного оборудования. К ряду возможностей следует отнести разработку котлованов и траншей, рытье колодцев, планировку площадки, а также рыхление и дробление твердых пород.

Общие технические характеристики

Машина с основным ковшом весит 18, 8 тонн, обладает следующими параметрами:

• объём ковша – 30,5/0,8 м.;
• подъём ковша – до 5,6 м.;
• копает до глубины 5,5 м.;
• выгрузка грунта на расстоянии – 7 метров 16 см.;
• размер – 9,9х2,84х3,99м.;
• передвигается со скоростью 20 км/ч.;
• длина машины – 9 метров 90 см.;
• от левого борта платформы до правого – 2 метра 84 см.;
• усилие для копания грунта – 150 кН;
• круг радиуса поворота – 7 метров 30 см.;
• вместимость топливного бака – 320 л.
• за минуту платформа может повернуться 11, 5 раз.

Машина имеет широкопрофильные колёса, сменные ковши, лопаты. Сменное оборудование: крюковая подвеска, буры, молот, грейферы, зуб-рыхлитель.

Характеристики дизеля

У экскаватора 4-х тактный 4-х цилиндровый мотор СМД-17М, он имеет такие параметры;

• объём – 6,3 л.;
• скорость оборотов – 1950 об/мин.;
• сила – 58,8 (80) КВт (л.с.);
• цилиндр диаметром – 120 мм.;
• мотор весит – 680 – 735 кг.;
• расход солярки – 210 г/кВт (155 г/л с в час).

Обязательно почитайте: Экскаватор эш 10 70

Мотор имеет охлаждение и впрыск топлива.

ЭО 4321
