Экскаватор ЭО-4121 – описание и характеристики

Экскаватор ЭО-4121 технические характеристики и описание

Гусеничный экскаватор ЭО-4121 стал настоящим прорывом в сегменте строительной спецтехники во времена Советского Союза. Это первый полноповоротный экскаватор, использующий гусеничную платформу и гидравлическую систему. Самый первый образец сошел с конвейера Ковровского экскаваторного завода в 1970 году, а уже в 1974 году он был запущен в серийное производство. Выпускалась машина довольно долгое время, но в 1990-х годах серийное производство было прекращено в связи с выпуском новой разработки — ЭО-4225.

Описание и особенности

Данный экскаватор классический представитель сегмента строительных машин 1970-х и 1980-х годов, поскольку в этот период практически на каждой строительной площадке использовалась только эта модель. Также ЭО-4121 является родоначальником полноповоротной землеройной техники, так как именно эта модель впервые получила принцип гидравлического поворота рабочих агрегатов. В целях повышения мощности и производительности рабочих органов, было решено увеличить давление во всей гидравлике до 250 килограмм на квадратный сантиметр.

Ключевыми достоинствами данного экскаватора являются:

1. Простое и не затратное техническое обслуживание. Конструктивные особенности машины позволяют легко добраться практически до всех узлов и деталей, что положительно сказывается на удобстве и экономичности техники в плане ремонтных работ.
2. Долгий срок службы всех элементов экскаватора. Детали, используемые в корпусе, навесном оборудовании и силовой установке изготавливаются с применением высокопрочного металла, благодаря чему удалось предотвратить появление коррозии. В результате этого и в настоящее время можно зачастую увидеть полностью функционирующий экскаватор ЭО-4121.
3. Кабина экскаватора вышла довольно комфортабельной для своих лет. Имеются звукоизоляционные материалы и теплоизоляция, благодаря чему внутри поддерживается оптимальная температура для работы оператора в холодное время года.
4. Экскаватор обладает тремя гидравлическими моторами. Один из них отвечает за управление поворотной платформы, когда остальные используются в качестве привода для гусениц.
5. Машина имеет довольно высокую устойчивость при проделывании землеройных работ. Это обусловлено правильным расчетом центра тяжести и наличием специальных противовесов.
6. Спереди кабина использует только стекло, благодаря чему удалось значительно повысить обзорность рабочего участка с места оператора.

Но помимо преимуществ у данного экскаватора имеется один недостаток, а именно это невысокая эргономика рабочего места оператора. Расположение приборов и рычагов в кабине выполнено не совсем удачным образом, так, оператору во время продолжительных работ требуется часто менять положение тела, что в свою очередь влечет утомляемость.

Комплектация экскаватора содержит в себе несколько видов сменного рабочего оборудования, а именно это ковши с объемом от 650 кубических миллиметров и до 1500 кубических миллиметров. Основным предназначением ЭО-4121 является проделывание каких-либо работ в температурных условиях от минус 40 градусов по Цельсию и до плюс 40 градусов по Цельсию. Стоит отметить, что имеется еще и тропическое исполнение данного экскаватора, версия которого способна исправно работать даже при температуре окружающей среды в плюс 55 градусов по Цельсию.

Назначение

Гусеничный экскаватор ЭО-4121 предназначен для выполнения таких работ, как рытье траншей и котлованов различной глубины; создание насыпей грунта и других сыпучих материалов; очистка рабочих территорий от производственного мусора; разрыхление твердых масс грунта; рытье каналов; разработка колодцев; разрушение каких-либо бетонных сооружений; погрузка и разгрузка различных материалов.

Техника способна справится с грунтом первой, второй, третьей и четвертой категории плотности, однако, для последних требуется предварительное разрыхление, которое экскаватор может осуществить либо с помощью гидравлического отбойного молота, либо с помощью однозубого рыхлительного оборудования.

В советские времена эта модель зачастую применялась на строительных площадках, но иногда эксплуатация данной техники наблюдалась и в промышленных отраслях.

Модификации

Всего было выпущено две модифицированные версии этого гусеничного экскаватора, а именно это ЭО-4121А и ЭО-4121Б. Наиболее популярной версией из них стала вторая модификация.

ЭО-4121Б отличается от базового экскаватора усиленной стрелой, благодаря чему была расширена сфера применения техники. Машина стала использоваться для разработки карьеров и разрыхления скальных пород. К тому же, данное изменение позволило экскаватору работать с весьма тяжелыми весами, что также является большим плюсом.

Машина может применять в рабочем процессе гидравлический отбойный молот, захват клещевого типа, а также рыхлительное оборудование. Все это как раз и позволяет технике проделывать вскрышные работы в мерзлых и скальных грунтах.

Кабина оператора располагается на резиновых амортизаторах, которые поглощают сильные вибрации и удары, возникающие в процессе работы. Также кабине имеет сидение с возможностью регулировки и транспортный кондиционер (устанавливается опционально).

Технические характеристики

Характеристики ковша:

• Тип — базовый, землеройный ковш.
• Наименьший объем устанавливаемого ковша — 0.65 кубических метра.
• Наибольший объем устанавливаемого ковша — 1.5 кубических метра.
• Максимальный радиус копания — 9200 миллиметров.
• Максимальная глубина копания — 5800 миллиметров.
• Максимальная высота загрузки — 5000 миллиметров.

Характеристики двигателя

• Тип устанавливаемого двигателя — рядный, дизельный.
• Марка двигателя — А-01М.
• Производитель двигателя — Алтайдизель).
• Количество цилиндров — 6.
• Рабочий объем — 14859 кубов.
• Номинальная мощность на выходе — 95.62 киловатт/130 лошадиных сил (при 1700 об/мин).
• Номинальная частота вращения коленчатого вала — 1700 оборотов в минуту.
• Тип системы охлаждения — жидкостная.
• Тип системы впрыска — непосредственный впрыск топлива.
• Средний часовой расход топлива — 185 грамм на одну лошадиную силу.
• Тип пускового двигателя — карбюраторный.
• Марка пускового двигателя — ПД-10У.
• Количество цилиндров пускового двигателя — 1.
• Тип системы питания — карбюраторная.

Габаритные размеры

• Конструкционная длина экскаватора без ковша — 4900 миллиметров.
• Ширина по гусеничной платформе — 2900 миллиметров.
• Полная высота по кабине — 3060 миллиметров.
• Гусеничная (продольная база) — 2750 миллиметров.
• Наименьший дорожный просвет под поворотной платформой — 942 миллиметра.

В настоящее время приобрести абсолютно новый гусеничный экскаватор ЭО-4121 является невозможной задачей, так как серийное производство данной машины было прекращено еще в 1990-х годах, а тираж был не настолько велик, чтобы новые модели дошли до наших дней.

Приобрести только можно только подержанную технику, стоимость на которую варьируется от 80 тысяч рублей и до 100 тысяч российских рублей. Стоит отметить, что данный вариант зачастую не на ходу и предлагается на запчасти. Рабочие же машины имеют стоимость в разы выше, а именно в диапазоне от 300 тысяч рублей и до 400 тысяч российских рублей.

Экскаватор ЭО-4121

Экскаватор «ЭО-4121» стал самым первым в Советском Союзе полноповоротным гидравлическим экскаватором на гусеничном ходу, который был запущен в серийное производство. Он принадлежит к 4-й размерной группе и предназначен для выполнения работ с ковшами ёмкостью 0,65 — 1,5 кубических метров. «ЭО-4121» – типичный гусеничный экскаватор для большинства стройплощадок СССР второй половины 70-х – конца 80-х годов ХХ века. Серийный выпуск данной модели и её модернизированных версий «ЭО-4121А» и «ЭО-4121Б» осуществлялся на Ковровском экскаваторном заводе с 1974 по 1991 годы.

Предназначение экскаватора «ЭО-4121» – самый широкий спектр земляных работ: разработка грунтов, устройство котлованов и траншей, строительство новых или очистка существующих мелиоративных каналов, погрузка сыпучих материалов и мелкодробленых скальных пород с величиной кусков до сорока сантиметров в диаметре. «ЭО-4121» может выполнять земляные работы с грунтами I-IV категорий – от лёгких сыпучих песков до вечной мерзлоты и тяжёлых глинистых почв.

История создания

Дебютный экземпляр данной землеройной техники был собран в 1970-м году. После прохождения всесторонних испытаний, серийное производство экскаваторов «ЭО-4121» было налажено в 1974 году на Ковровском экскаваторном заводе, Владимирская область.

Ковровский экскаваторный завод, или «Ковровец»является изготовителем первого в нашей стране экскаватора и, в целом, – одним из старейших предприятий всего отечественного машиностроения. Он был основан на производственной базе железнодорожных мастерских, работающих с 1861 года при станции Ковров Московско-Нижегородской железной дороги.

В 1930 году мастерские были преобразованы в завод по ремонту землеройных машин иностранного производства. А уже 21 апреля 1931 года здесь был построен первый в истории советский экскаватор, ставший родоначальником обширного семейства экскаваторов «Ковровец».

И в советские времена, и поныне Ковровский экскаваторный завод – одно из передовых и ведущих отечественных предприятий данной отрасли. За годы работы с его конвейера сошло около ста тысяч единиц землеройной техники, а количество различных моделей и модификаций достигло 64-х видов. Экскаватор «ЭО-4121» продержался на заводском конвейере вплоть до 1991 года, а прямыми его «потомками» стали модели «ЭО-4124», «ЭО-4125», «ЭО-4224», «МТП-71» («ЭО-4221»). Современным воплощением концепции «ЭО-4121» можно назвать экскаватор «ЭО-4225» – более прогрессивную и совершенную версию.

Сегодня Экскаваторный завод «Ковровец» специализируется на выпуске полноповоротных гидравлических гусеничных экскаваторов: «КиТ-26», «ЭО-4225А-071», «ЭО-4225А-061» с полным спектром навесного оборудования. Производит также лесозаготовительную и погрузочную технику.

Назначение

Гусеничный экскаватор ЭО-4121 предназначен для выполнения таких работ, как рытье траншей и котлованов различной глубины; создание насыпей грунта и других сыпучих материалов; очистка рабочих территорий от производственного мусора; разрыхление твердых масс грунта; рытье каналов; разработка колодцев; разрушение каких-либо бетонных сооружений; погрузка и разгрузка различных материалов.

Техника способна справится с грунтом первой, второй, третьей и четвертой категории плотности, однако, для последних требуется предварительное разрыхление, которое экскаватор может осуществить либо с помощью гидравлического отбойного молота, либо с помощью однозубого рыхлительного оборудования.

В советские времена эта модель зачастую применялась на строительных площадках, но иногда эксплуатация данной техники наблюдалась и в промышленных отраслях.

Технические характеристики

Общие параметры экскаватора«ЭО-4121» :

• Колёсная формула – 4 на 4;
• Длина без ковша – 4,9 м, ширина – 2,9 м, высота – 3,060 м;
• База гусеничного хода – 2,750 м;
• Размер гусеничного хода – длина 2,93 м, ширина ленты 0,58 м;
• Число оборотов платформы в минуту – 6;
• Ширина платформы – 3 м;
• Дорожный просвет под поворотной платформой – 942 мм;
• Высота оси пяты стрелы – 2,02 м;
• Расстояние от оси пяты до оси вращения – 520 мм;
• Масса с прямой лопатой – 19,87 т, с обратной лопатой – 20,9 т, с грейфером – 20,9 т, с погрузчиком – 19,87 т;
• Скорость передвижения – 2,8 км/час.
• Преодолеваемый уклон пути – 22 градуса;
• Производительность – до 150 кубометров в час.

Характеристики рабочего ковша модели:

• Ёмкость – от 0,65 до 1,5 кубометров;
• Радиус копания – 9,2 м (обратной лопатой); 7,25 м (прямой лопатой); 8,9 (грейфером); 3,75 м (погрузчиком);
• Радиус, описываемый хвостовой частью платформы – 3,13 м;
• Глубина копания – 5,8 м (обратной лопатой); 3,6 м (прямой лопатой); 3,2 м (грейфером);
• Высота загрузки – 5 метров;
• Усилие на зубьях ковша – 14 200 кгс;
• Продолжительность цикла – с прямой лопатой и погрузчиком: 16 секунд; с обратной лопатой: 20 секунд.

В зависимости от использованного вида ковша, эти данные могут незначительно варьироваться. Показатель удельного давления на грунт у экскаваторов марки «ЭО-4121» составляет 63,6 кПа, минимальная продолжительность цикла при 90-градусном угле поворота – 18 секунд.

Двигатель

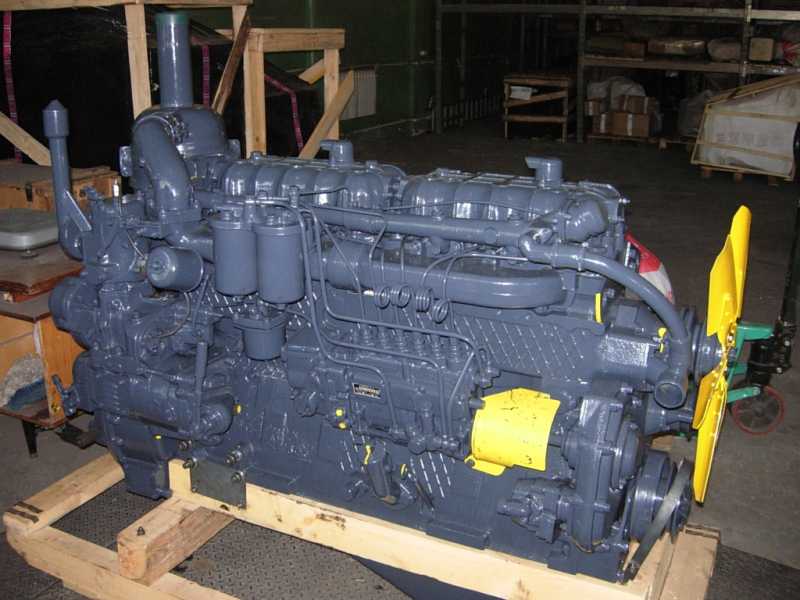

На экскаваторах«ЭО-4121» устанавливались дизельные двигатели марки«А-01» и А-01М» Алтайского моторного завода, город Барнаул. Это простой по конструкции и обслуживанию, неприхотливый, добротный мотор, который выпускается до сих пор и устанавливается на ряд сельскохозяйственных, промышленных и лесопромышленных тракторов, на дорожно-строительную технику.

Шестицилиндровый четырёхтактный безнаддувный дизель типа «А-01» оснащён двухклапанным механизмом газораспределения на каждом цилиндре. Расположение цилиндров – рядное, вертикальное. Способ смесеобразования – непосредственный впрыск топлива. Способ охлаждения – жидкостное.

В конструкции мотора были использованы гильзы из спецчугуна, с обработкой рабочей поверхности методом плосковершинного хонингования; поршни с трёхколечным комплектом поршневых колец, оптимизированным профилем боковой поверхности и графитизированной юбкой; блок-картер с увеличенной прочностью и с улучшенным охлаждением гильз цилиндров. Двигатель обладает солидным моторесурсом(до 12000 моточасов).

• Рабочий объём цилиндров: 11,15 л;
• Номинальная мощность: 99 кВт, или 135 л.с.;
• Порядок работы цилиндров: 1-5-3-6-2-4;
• Диаметр цилиндров: 130 мм;
• Ход поршня: 140 мм;
• Степень сжатия: 16,5 (+/- 0,5);
• Номинальная частота вращения коленчатого вала – 1700 об/мин;
• Номинальный коэффициент запаса крутящего момента – 25%;
• Удельный эффективный расход топлива при номинальной мощности – 221 г/кВт.ч (163 г/л.с.-ч);
• Относительный расход масла на угар – 0,3% к расходу топлива.

Двигатель«А-01» приводит в действие два гидравлических насоса с регулируемой производительностью. Оба насоса установлены в одном корпусе и приводятся через редуктор. Дополнительно устанавливается предпусковой подогреватель «ПЖБ-300В», который облегчает запуск мотора в условиях особенно низких температур.

Ходовая часть

Ходовая часть представляет собой гусеничный механизм, в котором каждая гусеница получает усилие от индивидуального гидромотора посредством редуктора. Гидроцилиндр отвечает за натяжение гусеничной ленты. В конструкции ходовой части предусмотрено оборудование уширенными звеньями, позволяющими существенно сократить давление на грунт. Подобный вариант предназначается для использования на переувлажненных и слабых грунтах.

Механизм поворота включает трехступенчатый редуктор, поворотную шестерню и гидромотор, состоящий из предохранительной и распределительной аппаратуры, сдвоенного насоса и исполнительных рабочих органов. Производительность насосов, смонтированных в едином корпусе, может регулироваться. Сами они запускаются от дизельного моторами посредством раздаточного редуктора. На поворотной платформе за кабиной находятся распределительные блоки золотников.

Гусеничная тележка экскаватора «ЭО-4124» оснащена гусеницами из литых траков, с цевочными зацеплениями. В наше время подобное решение уже не применяется, либо используется достаточно редко. Однако оно обеспечивает отличные показатели надёжности и износоустойчивости гусениц экскаватора. Как правило, сроки эксплуатации траков такой конструкции бывают в два-три раза больше, по сравнению с гусеницами обычными.

Гидравлическая система

Гидравлический привод экскаватора включает в себя: сдвоенный насос, распределительную и предохранительную аппаратуру, исполнительные рабочие органы. Гидронасосы регулируемой производительности, смонтированные в едином корпусе, приводятся в действие от дизельного двигателя через раздаточный редуктор. Распределительные блоки золотников закреплены на поворотной платформе, позади кабины. Давление рабочей жидкости в гидравлическом контуре привода рабочих органов экскаватора было обеспечено на уровне 250 кг/см, что для тех времён было рекордным показателем как для Советского Союза, так и для Европы.

Устройство

Эта модель представляет собой технику на гусеничном ходу, которая способна выполнять многочисленные операции.

К важным узлам экскаватора можно отнести гусеничный ход, металлическую платформу с возможность поворота на 360 градусов, водительскую кабину с пультом управления, рабочее оборудование, двигатель, гидравлическую систему и электродатчики.

Ходовой узел экскаватора эо 4121 сделан таким способом, что с помощью индивидуального гидравлического мотора каждая гусеница может привестись в действие отдельно. Натяжение ленты осуществляется гидроцилиндром.

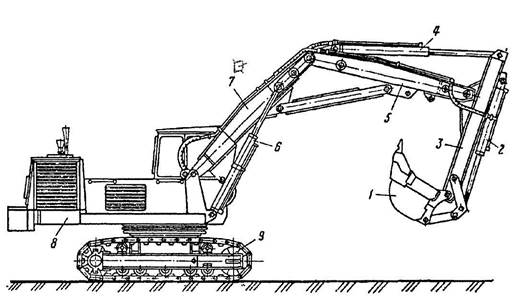

1 – ковш; 2 – гидравлический цилиндр ковша; 3 – рукоять;
4 – гидравлический цилиндр рукоятки; 5 – вставка;
6 – гидравлический цилиндр стрелы; 7 – стрела;
8 – поворотная платформа; 9 – ходовая гусеничная тележка

Гидравлическая система этой модели впервые испробовала не себе давление в 250 кгс/см2. Результат оказался положительным, так как усилия стрелы хватает для работы с вязкими грунтами и замерзшей землей.Подвижная платформа этого универсального экскаватора установлена на усиленной раме ходовой части. Она крепится с помощью специального роликового механизма, который позволяет поворачивать всю конструкцию. Здесь находится навесной рабочий орган, бак для топлива и рабочей жидкости, кабина водителя, двигатель и поворотный механизм. В ее задней части установлен противовес для придания устойчивости при работе с большими грузами.

Габаритные размеры в транспортном положении:

1. База гусеничного ходового устройства, м 3,7
2. Длина гусеничного ходового устройства, м 4,56
3. Просвет под поворотной платформой, м 1,1
4. Радиус вращения хвостовой части платформы, м 3,28
5. Длина в транспортном положении, м 10,25
6. Ширина поворотной платформы, м 3,0
7. Высота до крыши кабины, м 3,0
8. Колея гусеничного ходового устройства, м 2,4
9. Высота в транспортном положении, м 3,3
10. Просвет под ходовой рамой, м 0,46
11. Высота гусеницы, м 0,99
12. Ширина гусеничного ходового устройства
    (с шириной гусеницы 600мм/), м 3,00

Рабочая зона

Наибольший радиус копания на уровне стоянки 9,3 м

Наибольшая кинематическая глубина копания 6,0 м

Максимальная высота копания 7,7 м

Наибольшая высота выгрузки 5,15 м

Кабина

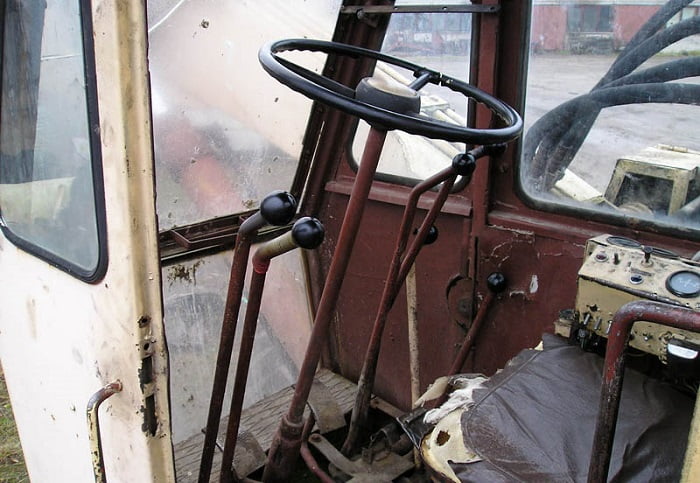

Поскольку«ЭО-4124» была самой первой моделью полноповоротного экскаватора в СССР, перед её конструкторами стояли задачи уравновешивания его на поворотной платформе. При этом нужно было создать значительный перевес в задней части –это бы позволило заметно усилить развиваемое на ковше усилие. По этим причинам кабина и двигатель экскаватора «ЭО-4121» разнесены на два метра, что в наше выглядит довольно экзотично. Можно также отметить, что 2 капотные дверцы находятся также в задней части экскаватора, а не в боковой. В том же месте устанавливается и дополнительный противовес.

Кабина, с современной точки зрения – обычная «жестяная будка», напоминающая «скворечник», с самым минимальнейшим набором удобств для машиниста. Однако она оборудована вентиляцией и отоплением, тепло- и шумоизоляцией, сиденьем с мягкой подушкой, а также рядом контрольно-измерительных приборов и рычагами управления. Предусмотрены лампочки для освещения и сигнализации.

В большинстве случаев экскаватор ЭО-4124 эксплуатируется с ковшом обратной лопатой, вместимостью 0,6 м. Это позволяет разрабатывать предварительно не разрыхленные грунты. На гидравлическую стрелу можно установить около 50 видов различного навесного оборудования: гидромолоты различной мощности, погрузочный ковш, ковш для рыхлого грунта на объем 1,3 м и другое.

Сменное рабочее оборудование

На экскаваторах «ЭО-4121» можно устанавливать поворотный либо неповоротный ковши. Поворотный в значительной степени расширяет области применения экскаватора, так как им можно не только разрабатывать и грузить грунт, но и планировать забой.Особенность рабочего оборудования грейфера для экскаватора «ЭО-4121» состоит в использовании базовой и головной частей стрелы, рукояти и гидроцилиндра рукояти обратной лопаты. Ковш грейфера состоит из двух челюстей и двух тяг.

Ковши прямой и обратной лопат ёмкостью 1 кубометр предназначены для разработки грунтов вплоть до четвёртой категории, а ковш ёмкостью 0,65 кубометров– для работы с дроблеными скальными породами и разрыхлёнными мёрзлыми грунтами. Ковшом погрузчика ёмкостью в 1 кубометр грузят грунты и материалы с объёмной массой до 2,2 тонны на метр кубический, а ковшом ёмкостью в полтора кубометра – грунты и прочие материалы объемной массой до 1,6 т/м3.К постоянному оборудованию экскаватора «ЭО-4121» относятся рукоять и один из видов лопаты. К сменному причисляется оборудование, которое устанавливается специально, в зависимости от вида и характера выполняемых в данный момент времени работ. Перечень сменного оборудования«ЭО-4121» таков: обратная лопата с рукоятью разной длины; профильный ковш; прямая лопата с ковшом; захватно-клещевой механизм; погрузочные вилы; гидравлический молот; рыхлитель; гидроножницы; магнитная плита; грейферное оборудование.

Крепежные приспособления на стреле экскаватора приспособлены для работы с навесным оборудованием поворотного и неповоротного типа, различного объема и конфигурации. Поворотные лопаты более функциональны, с их помощью проводится погрузка жидких и сыпучих грунтов, проводится точная очистка стенок карьера.

Ковш объемом 0,65 м³ предназначен для работы с твердой или мерзлой породой. Съемные зубья изготовлены из закаленной стали, устойчивой к истиранию, ударам и давлению.

Лопаты объемом 1 м³ применяются при рытье котлованов и траншей в грунте средней плотности. Изделия с открывающимся днищем являются более производительными. Их используют при строительстве дамб и плотин, засыпке котлованов и оврагов.

Ковш 1,5 м³ служит для погрузки сыпучего материала с малой плотностью. Это может быть строительный и бытовой мусор, сухой песок и различные смеси.

Расширить возможности техники можно с помощью грейфера, магнита, гидравлического молота, рыхлителя и захватного устройства.

Модификации

Всего было выпущено две модифицированные версии этого гусеничного экскаватора, а именно это ЭО-4121А и ЭО-4121Б. Наиболее популярной версией из них стала вторая модификация.

ЭО-4121Б отличается от базового экскаватора усиленной стрелой, благодаря чему была расширена сфера применения техники. Машина стала использоваться для разработки карьеров и разрыхления скальных пород. К тому же, данное изменение позволило экскаватору работать с весьма тяжелыми весами, что также является большим плюсом.

Машина может применять в рабочем процессе гидравлический отбойный молот, захват клещевого типа, а также рыхлительное оборудование. Все это как раз и позволяет технике проделывать вскрышные работы в мерзлых и скальных грунтах.

Кабина оператора располагается на резиновых амортизаторах, которые поглощают сильные вибрации и удары, возникающие в процессе работы. Также кабине имеет сидение с возможностью регулировки и транспортный кондиционер (устанавливается опционально).

Отзывы

Отзывов людей, которые действительно имели опыт работы на экскаваторах «ЭО-4121», в интернете немного.Большинство их сводится к одному: добротный был экскаватор, простой, надёжный и неприхотливый.

При любом раскладе, гидравлические экскаваторы – более производительные и удобные в работе, чем экскаваторы с канатно-блочной системой управления. Поэтому создание и внедрение экскаватора «ЭО-4121»в значительной степени улучшило производство землеройных работ на советских стройплощадках.

Отмечается в отзывах и то, что экскаваторы на гусеничном ходу – намного устойчивей и безопасней при работе, чем экскаваторы на пневмоколёсном ходу. Правда, скорость гусеничных экскаваторов чрезвычайно малая, и перевозить их с одного объекта на другой нужно только на трейлерах.

Бывшие машинисты экскаваторов «ЭО-4121» отмечают, что конструкция его имеет минимальное число деталей (не в ущерб функциональности), и он очень ремонтопригоднен. Обладает довольно высокой степенью унификации с многими моделями отечественных и импортных экскаваторов (в частности, гидравлика). Это позволяет сравнительно легко подобрать для него необходимые запасные части.

Кабине экскаватора, конечно, не хватает удобства и эргономичности. Во время применения ножных педалей дотягиваться до рычагов получается далеко не всегда, а при наиболее целесообразном управлении рычагами – ноги начинают упираться в стекло. Такие недоработки, вкупе с общим неудобством «скворечника», вынуждают машиниста экскаватора работать в неудобной позе и напрягать спину. Что в конечном итоге приводит к снижению эффективности его работы и производительности.

Экскаватор ЭО 4121: технические характеристики

Сегодня культовые модели советской спецтехники безнадёжно устарели, однако в свое время они буквально совершили прорыв в своей отрасти. В наши дни экскаваторы ЭО 4121 можно увидеть разве что в частных хозяйствах у механиков-энтузиастов, а в рабочем состоянии они встречаются и того реже. Между тем, именно с этой модели началось серийное производство гусеничных полноповоротных гидравлических экскаваторов, которые стали визитной карточкой советских стройплощадок в конце 1970–80х годах. Без этих массивных, тяжелых и при этом маневренных машин не обходились ни снос домов, ни строительство «брежневок»; они же стали свидетелями и участниками последних ударных строек коммунизма.

Модель разрабатывалась с расчетом на самый широкий спектр земляных работ. Экскаваторы хорошо показали себя на разработке различных грунтов от песков до тяжёлых глин, при устройстве котлованов и траншей, мелиоративных каналов, на погрузке сыпучих и мелкодробленых пород, в том числе скальных фрагментов размером до 40 см. Работали они и в условиях вечной мерзлоты: на стройках, археологических раскопках, нефтеразведке и в рамках геологических изысканий.

История модели

Все работы по проектированию и сборке первого экземпляра велись на Ковровском экскаваторном заводе во Владимирской области. Выбор предприятия был не случайным – Ковровский завод стоял у истоков экскаваторостроения в СССР. Он был основан в 1930 году на базе дореволюционных железнодорожных мастерских, и уже в 1931 с его конвейера сошел один из первых советских экскаваторов. 70-тонный «Ковровец» на рельсовом ходу и с тремя паровыми машинами оказался не лучшим решением для быстрорастущих советских строек, однако работы над усовершенствованием модели не прекращались. Паровые двигатели уступали место гидравлике, рельсовый год – гусеничному.

В 1970 году был собран первый опытный экземпляр, ставший родоначальником полноповоротных машин. Ранее метод гидравлического поворачивания оборудования на шасси в советском производстве не использовался, поэтому ЭО-4121 стал поистине революционной моделью. Серийное производство первого в СССР гидравлического экскаватора на гусеничном ходу с полноповоротным корпусом было налажено в 1974 году после прохождения многочисленных испытаний.

Производство ЭО-4121 продлилось вплоть до 1991 года. После перестройки завод оказался в тех же условиях, что и остальные российские предприятия – рыночная ситуация резко изменилась в связи с притоком импортных моделей и повышения требований к спецтехнике. Чтобы удержаться на плаву, были выпущены модернизированные варианты модели, однако полноценно конкурировать они не смогли. Сегодня Ковровский завод официально прекратил свою деятельность, производство ЭО-4121 и его «потомков» также остановлено.

Описание экскаватора

В основе конструкции экскаватора ЭО-4121 – гусеничная платформа, на которой размещен полноповоротный механизм. На поворотном механизме размещены кабина, дизельный двигатель, рабочее оборудование, гидравлическая и топливная системы, а также противовесы.

Платформа опирается на раму ходовой части через роликовое устройство. Поворот платформы обеспечивается одним из гидравлических моторов. Также гидросистема обеспечивает натяжение гусеничных лент и приводит гусеницы в движение.

Гидравлическая система экскаватора является одним из главных достижений разработчиков. Гидравлические модели были настоящим прорывом по сравнению моделями с канатно-блочной системой управления. Они отличались большей производительностью и удобством в работе. А увеличение давления до 250 кгс/кв.см позволило существенно повысить мощность оборудования и достичь максимальной производительности.

Температурный диапазон работ от –40 до +40 градусов (в тропическом исполнении – до +55 градусов).

Гусеничный ход обеспечивает устойчивость и большую безопасность при работе на неровном и зыбком грунте, чем пневмоколёсный. Это преимущество компенсируется малой скоростью передвижения, а также существенной нагрузкой на твердые дорожные покрытия. Поэтому транспортировка экскаваторов между объектами осуществляется только на эвакуаторах, тралах и пр. Кроме того, ЭО-4121 отличала простота конструкции, высокая ремонтопригодность и взаимозаменяемость многих деталей с другими моделями отечественных и импортных экскаваторов. Это снимало множество проблем, связанных с ремонтом в полевых условиях и подбором запчастей.

Достоинства экскаватора:

1. Простота в обслуживании. Возможность легко добраться к любой детали механизмов удешевляла эксплуатацию и ускоряла ремонт, как мелкий, так и крупный.
2. Долговечность. Для производства деталей корпуса, оборудования и двигателя использовались высокопрочные металлы, что позволяет нескольким экземплярам нормально работать и сегодня.
3. Качественная тепло- и звукоизоляция кабины, что позволяло использовать экскаватор при температуре до –40.
4. Три гидравлические мотора, успешно управляющие поворотной платформой и гусеничным шасси.
5. Безупречная устойчивость, которой удалось добиться за счёт тщательных расчетов центра тяжести и расположения противовесов.
6. Превосходный обзор за счёт того, что передняя часть кабины выполнена из высокопрочного стекла.

Из недостатков ЭО-4121 следует отметить неудобство кабины. Теснота и недоработки в области эргономики вынуждали машинистов работать в неудобной позе, приводили к повышенной нагрузке на спину и, в конечном итоге, к снижению производительности.

Модификации

За период с 1974 по 1991 было выпущено всего две модификации: ЭО 4121А и ЭО 4121Б, получившая наибольшую популярность. ЭО-4121Б была оснащена усиленной стрелой, благодаря чему стало возможно использоваться ее для разработки карьеров и измельчения скальных пород. Усиленная конструкция стрелы также способствовала увеличению максимального веса, с которым работал экскаватор. Таким образом, горнодобывающая промышленность получила неприхотливую и надежную технику, отлично справляющуюся с мерзлыми и скальными грунтами.

После 1991 года ЭО-4121 на конвейере сменили модели ЭО-4124, 4125, 4224 и МТП-71 (ЭО-4221). Последняя и самая модернизированная модель получила обозначение ЭО-4225. Она предназначалась для работы с различными типами грунтов, в том числе предварительно разрыхленными скальными и мерзлыми. Оснащалась гидроножницами, гидромолотом, рыхлителем, двухчелюстной обратной лопатой с зачистным устройством и другим оборудованием.

Технические характеристики

Габаритные размеры:

• длина – 4900 мм (без ковша);
• ширина – 2900 мм;
• высота – 3060 мм.

Прочие характеристики:

1. Дорожный просвет – 942 мм.
2. Скорость передвижения – 2,8 км/час.
3. Производительность – до 150 кубометров/час.
4. Число оборотов платформы в минуту – 6.
5. Радиус, описываемый хвостовой частью платформы – 3,13 м.
6. Емкость рабочего ковша – 0,65–1,5 кубометров.

Радиус / глубина копания:

• обратной лопатой – 9,2 / 5,8 м;
• прямой лопатой – 7,25 / 3,6 м;
• грейфером – 8,9 / 3,2 м;
• погрузчиком — 3,75 м.

Усилие на зубьях ковша – 14 200 кгс. Высота загрузки – 5 метров.

Масса:

• с прямой лопатой – 19,87 т;
• с обратной лопатой – 20,9 т;
• с грейфером – 20,9 т;
• с погрузчиком – 19,87 т.

Продолжительность цикла:

• с прямой лопатой и погрузчиком – 16 секунд;
• с обратной лопатой – 20 секунд.

Давление на грунт – 63,6 кПа.

Двигатель — дизельный:

• объём – 11,15 л;
• мощность – 135 л.с.;
• расход топлива–163 г/л.с.-ч;
• расход масла на угар – 0,3% к расходу топлива.

Габариты

Технические характеристики экскаватора ЭО 4121 позволяют отнести его к 4-й размерной группе. Это значит, что он предназначен для работы с ковшами ёмкостью 0,65—1,5 кубометров. Использование ковшей меньшего размера будет неэффективным, большего – приведет к перегрузке механизма. Длина экскаватора без ковша составляет 4900 мм, ширина – 2900 мм, высота – 3060 мм. Высота оси пяты стрелы – 2020 мм. Расстояние от оси пяты до оси вращения – 520 мм.

Двигатель

Экскаваторы ЭО-4121 комплектовали дизельными двигателями А-01 и А-01М, изготовленными на Алтайском моторном заводе. Перед разработчиками стояла задача сконструировать максимально простой по конструкции и неприхотливый мотор, который работал бы в широком температурном диапазоне и не требовал сложного и частого обслуживания. Результатом стал шестицилиндровый четырёхтактный безнаддувный дизель, который успешно выпускается до сих пор. Им комплектуются сельскохозяйственные и лесопромышленных тракторы, а также дорожно-строительная техника.

Каждый цилиндр был оснащён двухклапанным механизмом газораспределения. Цилиндры расположены в ряд, вертикально. Подача топлива в цилиндр обеспечивается непосредственным впрыском. Охлаждение – жидкостное. Для надежного запуска предусмотрен специальный одноцилиндровый пусковой двигатель «ПД-10У». Его мощность составляет 10 л. с. Для зимнего запуска мотор оснащен предпусковым подогревателем ПЖБ-300В. В условиях зимних разработок это обеспечило экскаватору надежную работоспособность.

Система была оснащена ТНВД золотникового типа, форсунками с многодырчатым распылителем и центробежным воздушным фильтром циклонного типа. В конструкции двигателя и топливной системы были применены ряд инноваций, что позволило поднять его моторесурс до 12000 моточасов.

Ходовая часть

Ходовая часть представляет собой гусеничный механизм. В отличие от более ранних моделей, каждая гусеница получала импульс от индивидуального гидромотора через редуктор. Натяжение гусеничной ленты обеспечивалось гидроцилиндром.

Конструкция гусениц из литых траков, с цевочными зацеплениями обеспечивала отличные показатели прочности и надёжности. Для использования на переувлажненных и слабых грунтах была предусмотрена возможность комплектации звеньями увеличенной ширины, позволявшими сократить давление на грунт.

Поворота платформы обеспечивал трехступенчатый редуктор, поворотная шестерня и гидромотор. Распределительные блоки золотников располагались за кабиной.

Кабина

Кабина оператора с современной точки зрения обладает минимальным набором удобств, однако для своего времени была прогрессивной. Разработчики позаботились о качественной вентиляции и отоплении, снабдили кабину превосходной тепло- и шумоизоляцией, а также мягким сиденьем с возможностью регулировки. Поглощение вибраций и ударов обеспечивалось за счет резиновых амортизаторов.

Выглядит экскаватор достаточно необычно – чтобы уравновесить кабину на поворотной платформе, пришлось расположить ее как можно дальше от двигателя. Это обеспечило экскаватору устойчивость и дополнительное усилие на ковш.

Гидравлическая система

Гидропривод рабочих органов долгое время был гордостью разработчиков – показатель в 250 кг/см был рекордным как для Советского Союза, так и для Европы. Конструктивно привод состоял из сдвоенного насоса, распределительной и предохранительной аппаратуры и рабочих органов. Гидронасосы устанавливались в едином корпусе и работали от дизельного мотора через редуктор. Распределительные блоки золотников были закреплены позади кабины.

Сменное рабочее оборудование

Виды оборудования:

• обратная лопата с ковшами ёмкостью 0,3–1,25 кубометров;
• грейфер;
• прямая лопата;
• прямая лопата с поворотным ковшом;
• погрузчик;
• гидромолот.

Более современные модификации комплектовалились также рыхлителем и гидроножницами.

Заключение

Сегодня ЭО-4121 востребованы в очень узком сегменте любителей старой техники. Высокая мощность и малая скорость передвижения ставит под вопрос целесообразность использования этого экскаватора в частных хозяйствах, а устаревшие технические решения и проблемы с запчастями делают его малопривлекательным для крупного и среднего бизнеса. Тем не менее, ЭО-4121 сыграл свою роль в истории отечественного тракторостроения и послужил базой для ряда успешных современных моделей.

Модификации и технические характеристики экскаватора ЭО-4121

На момент выпуска в серийное производство экскаватор ЭО-4121 технические характеристики имел наиболее высокие в своем классе. Машина относится к категории тяжелой землеройной техники. Изделие Ковровского механического завода предназначено для рытья котлованов и траншей, строительства дорог и дамб, возведения гидротехнических сооружений и искусственных водоемов, проведения погрузочных и разгрузочных работ на открытых строительных площадках. Использование ковшей емкостью 0,5-1,65 м³ позволяет применять технику для разработки всех типов грунта.

Модификации

В процессе производства в конструкцию агрегата вносились изменения и усовершенствования. Это позволило адаптировать землеройную машину к различным условиям эксплуатации.

Первой модифицированной моделью стал экскаватор ЭО-4121А. Инженеры установили на ходовую часть более широкие гусеницы для передвижения по болотистой местности и неустойчивому грунту. Новшества затронули и кабину машиниста. Она получила резиновые амортизаторы, смягчающие удары и вибрацию, возникающую при езде по бездорожью. Для защиты от холода был добавлен обогрев стекол кабины.

Модель 4121Б была оснащена усиленной стрелой, расширившей возможности экскаватора. Модернизированный погрузчик применялся для разработки мерзлого грунта и скальных пород. Более мощный двигатель обеспечил повышение грузоподъемности машины.

На базе экскаватора 4121 были разработаны и запущены в производство модели 4124, 4125 и 4224, отличающиеся расширенной функциональностью, повышенной комфортностью и большим набором опций.

Устройство

Землеройная техника имеет стандартную для своего класса конструкцию.

Состоит агрегат из таких частей и механизмов:

1. Ходовая часть. Она является аналогом гусеничного трактора, где каждая гусеница получает усилие от отдельного мотора. Натяжение контролируется гидравлическими цилиндрами. Поворот устройства осуществляется путем остановки правой или левой гусеницы. Для амортизации ударов установлены торсионные валы.
2. Поворотная часть. На ней расположена кабина, рабочее оборудование, силовая установка и поворотное устройство. В задней части находятся противовесы, компенсирующие возникающую при копании грунта нагрузку.
3. Гидравлическая система экскаватора. Состоит из сдвоенного насоса, распределительной и контрольной аппаратуры. Энергия в насосы подается через редуктор от дизельного двигателя. Производительность гидронасосов регулируется, что позволяет выполнять работу с высокой точностью.

Платформа с поворотным механизмом имеет хорошую устойчивость за счет широко разнесенных гусениц. При опасном крене срабатывает система предупреждения об опрокидывании.

Технические характеристики

Для своего периода техника выдавала высокие результаты, сравнимые с лучшими зарубежными аналогами.

Технические характеристики изделия ЭО-4121 представлены ниже.

• длина — 600 см;
• ширина — 275 см;
• высота по кабине — 320 см;
• дорожный просвет — 94 см;
• масса — 19900 кг;
• скорость — 0,8-2,8 км/ч;
• преодолеваемый уклон — 23%;
• удельное давление на грунт — 63 кПа.

Параметры рабочего оборудования:

• радиус копания лопатой — 720-920 см;
• радиус копания погрузчиком — 380 см;
• глубина погружения ковша — 580 см;
• глубина погружения погрузчика — 320 см;
• высота поднятия груза — 500 см;
• производительность — 150 м³/ч;
• усилие на зубьях ковша — 14200 кгс;
• длительность цикла — 16-20 секунд;
• сектор вращения — 360º.

Температурный диапазон эксплуатации техники составляет ± 40ºС.

Двигатель

На экскаваторе установлен дизельный двигатель марки А-01, изготовленный Алтайским моторным заводом (г. Барнаул). Силовая установка отличается простотой конструкции, надежностью и выносливостью. Выпуск моторов этого типа продолжается, что упрощает ремонт действующего оборудования.

Технические характеристики двигателя:

• тип — шестицилиндровый, четырехтактный, без наддува;
• газораспределительный механизм — двухклапанный;
• расположение цилиндров — вертикальное;
• охлаждение — водяное принудительное;
• мощность — 135 л.с;
• диаметр цилиндров — 130 мм;
• ход поршня — 140 мм;
• частота вращения коленчатого вала — 1700 об/мин;
• моторесурс — 12000 моточасов;
• расход топлива — 25 л/ч;
• емкость бака — 350 л;
• воздушный фильтр — центробежный циклонного типа;
• пусковой двигатель — ПД-10У (10 л.с.);

В районах с холодным климатом устанавливается предпусковой подогреватель ПЖБ-300В.

Крепежные приспособления на стреле экскаватора приспособлены для работы с навесным оборудованием поворотного и неповоротного типа, различного объема и конфигурации. Поворотные лопаты более функциональны, с их помощью проводится погрузка жидких и сыпучих грунтов, проводится точная очистка стенок карьера.

Ковш объемом 0,65 м³ предназначен для работы с твердой или мерзлой породой. Съемные зубья изготовлены из закаленной стали, устойчивой к истиранию, ударам и давлению.

Лопаты объемом 1 м³ применяются при рытье котлованов и траншей в грунте средней плотности. Изделия с открывающимся днищем являются более производительными. Их используют при строительстве дамб и плотин, засыпке котлованов и оврагов.

Ковш 1,5 м³ служит для погрузки сыпучего материала с малой плотностью. Это может быть строительный и бытовой мусор, сухой песок и различные смеси.

Расширить возможности техники можно с помощью грейфера, магнита, гидравлического молота, рыхлителя и захватного устройства.

Цена и отзывы владельцев

Цена рабочих экскаваторов составляет 600-800 тысяч рублей, что намного меньше, чем у аналогов зарубежного производства. Неисправная техника продается на запчасти за 50-200 тысяч рублей. Стоимость аренды варьируется в пределах 700-1200 рублей в зависимости от специфики выполняемого заказа.

Николай, 62 года, Ковров

Проработал на этом агрегате больше 30 лет. Конструкция ходовой части хорошо продумана, надежная и крепкая. Машина устойчивая, имеет высокую проходимость и производительность. Поломки случались редко.

Игорь, 55 лет, Керчь

В парке предприятия есть этот экскаватор. Используем его редко, когда вся техника на выезде. Машина функциональная и мощная, роет быстро и глубоко. Затрудняет процесс управление рычагами, которые сильно износились.

Михаил, 44 года, Сызрань

Экскаватор мощный и надежный. К нему легко найти запчасти отечественного и зарубежного производства. Это дешевле, чем покупать новую технику. В первую очередь поставил просторную и удобную кабину, которую обустроил мягким креслом и кондиционером.

Экскаватор ЭО-4121

Экскаватор ЭО-4121 стал настоящим прорывом в сегменте строительной техники в советский период. Модель оказалась первым полноповоротным экскаватором на гусеничной платформе с гидравлической системой. Дебютный экземпляр техники был представлен в 1970-ом году. Серийное производство данной модификации стартовало спустя 4 года на экскаваторном заводе, расположенном в Коврове. Выпуск модели продолжался до 90-х годов, после чего на смену ей пришла более совершенная версия – ЭО-4225.

Благодаря увеличению объема ковша и многофункциональной платформе возможности техники существенно расширились. ЭО-4121 мог выполнять следующие задачи:

• погрузка, разгрузка сыпучих и мелкодробленых материалов с помощью вил, ковша или грейфера;
• работа с грунтом 1-4 категорий, включая сложную суглинку и замерший грунт;
• рытье каналов, колодцев, котлованов, ям и траншей;
• дробление твердых пород с использованием гидравлического молота;
• рыхление грунта посредством съемного зуба.

К важным особенностям ЭО-4121 можно отнести:

• металлическую платформу, обладающую способностью поворачиваться на 360 градусов;
• широкую линейку рабочего оснащения;
• гусеничный ход;
• электродатчики.

Видео

Экскаватор является классическим представителем сегмента строительной техники 70-80-х годов. Модель смело можно отнести к родоначальникам полноповоротных землеройных машин, поскольку именно на ней впервые применили принцип гидравлического поворота оснащения. Ключевым моментом стало увеличение давления в гидравлической системе до 250 кгс/кв.см., что позволило максимизировать мощность и производительность оснащения.

Другим преимуществом экскаватора стала простота в обслуживании, обусловленная легкостью доступа к любым узлам и механизмам экскаватора. Подобное качество сделало более дешевой эксплуатацию техники и ускорило процесс ремонта.

Детали силовой установки, корпуса и оснащения ЭО-4121 изготавливались из высокопрочного металла, что защищало от коррозии и предотвращало быстрое разрушение. Наглядным свидетельством невероятной долговечности модели является то, что некоторые единицы техники функционируют и в настоящее время.

Оптимальное расположение центра тяжести и наличие противовесов позволило достичь повышенной устойчивости при работе.

ЭО-4121 выпускался со сменным рабочим оснащением (обратной или прямой лопатой, погрузчиком, грейфером) и ковшами емкостью от 0,65 до 1,5 кубометров. Экскаватор предназначался для работы в районах с умеренным климатом и температурными условиями от -40 до +40 градусов (в тропическом исполнении – до +55 градусов).

Выпуск данной модели был обусловлен существенной экономической эффективностью в сравнении с техникой категории Э-625Б с механическим приводом.

Технические характеристики

Общие характеристики экскаватора:

• колесная формула – четыре на четыре;
• длина без ковша – 4900 мм;
• ширина – 2900 мм;
• высота – 3060 мм;
• масса с лопатой – 23500 кг;
• скорость передвижения – 2,5 км/час.

Параметры ковша модели:

• емкость – 0,65-1,5 кубометра;
• радиус копания – 9200 мм;
• глубина копания – 5800 мм;
• высота загрузки – 5000 мм.

В зависимости от использованного типа ковша данные могут незначительно меняться.

Показатель удельного давления на грунт у ЭО-4121 составляет 63,6 кПа, минимальная продолжительность цикла при 90-градусном угле поворота – 18 сек.

Дорожный просвет под поворотной платформой равняется 942 мм, база гусеничного хода – 2750 мм.

Расход топлива

Удельный расход топлива модели составляет 185 г/л.с. в час. Топливный бак вмещает до 350 л горючего.

Двигатель

Экскаватор оснащается 4-тактным 6-цилиндровыи дизельным агрегатом модели «А-01М» (производитель «Алтайдизель») с жидкостным охлаждением и непосредственным впрыском топлива. Данный мотор имеет рядное вертикальное расположение цилиндров. Запуск силовой установки осуществляется посредством карбюраторного одноцилиндрового пускового двигателя «ПД-10У» с мощностью в 10 л.с. Дополнительно устанавливается подогреватель «ПЖБ-300В», облегчающий пуск мотора в холодное время.

Характеристики двигателя «А-01М»:

• номинальная мощность – 130 л.с.;
• частота вращения – 1700 об/мин;
• степень сжатия – 140.

Устройство

К основным узлам техники следует отнести кабину оператора с пультом управления, ходовую часть, двигатель, гидросистему, поворотную платформу, рабочее оснащение и электрооснащение.

Конструкция ЭО-4121 включает гусеничную платформу с поворотным механизмом. Поворотная часть представлена системами управления, топливным баком, гидравлическими системами, кабиной оператора машиниста и противовесами. спецтехника оснащается пятью гидроцилиндрами, мощным мотором и тремя гидравлическими двигателями (первый применяется для управления основной платформой, два других – для осуществления движения гусеничного хода).

кабина оператора техники имеет повышенную обзорность благодаря застекленной передней стенке и дополнительной подсветке, в ней очень тихо и тепло. опять же кабина оператора оснащается снегоочистителем, отопителем и охладителем воздуха. Однако эргономичности данному элементу явно не хватает. В процессе использования ножных педалей дотянуться до рычагов удается не всегда, при удобном управлении рычагами ноги упираются в стекло. Подобные недоработки приводят к снижению эффективности работы, а оператор из-за неудобной позы при работе регулярно страдает от болей в спине.

Поворотная платформа устанавливается через роликовое опорно-поворотное устройство на раму ходовой части. На нее монтируются двигатель, бак рабочей жидкости, рабочее оснащение, гидропривод с предохранительными устройствами и распределителями, топливный бак, мотор и кабина оператора. В задней части платформы находится противовес.

Ходовая часть представляет собой гусеничный механизм, в котором каждая гусеница получает усилие от индивидуального гидромотора посредством редуктора. Гидроцилиндр отвечает за натяжение гусеничной ленты. В конструкции ходовой части предусмотрено оснащение уширенными звеньями, позволяющими существенно сократить давление на грунт. Подобный вариант предназначается для использования на переувлажненных и слабых грунтах.

Механизм поворота включает трехступенчатый редуктор, поворотную шестерню и гидромотор, состоящий из предохранительной и распределительной аппаратуры, сдвоенного насоса и исполнительных рабочих органов. Производительность насосов, смонтированных в едином корпусе, может регулироваться. Сами они запускаются от дизельного моторами посредством раздаточного редуктора. На поворотной платформе за кабиной оператора находятся распределительные блоки золотников.

Конструкция техники предполагает возможность применения сменного рабочего оснащения многообразной категории:

• прямой лопаты с поворотным ковшом;
• грейфера;
• обратной лопаты;
• прямой лопаты;
• погрузочного оснащения;
• грейфера с удлинителем;
• обратной лопаты, имеющей удлиненную рукоять;
• рыхлителя;
• грейфера с удлинителем.

Следует отметить, что технологические возможности модели ЭО-4121, имеющей «жесткую» подвеску рабочего оснащения существенно шире, нежели технологические возможности версии Э-625Б с «гибкой» подвеской.

Дополнительно экскаваторный завод в Коврове предлагает сменные рабочие органы:

1. к обратной лопате 0,65-кубометрвый ковш; трехзубое или однозубое захватно-клещевое устройство; статистический рыхлитель; удлиненную рукоять и гидромолот «СП-62»;
2. к грейферному оснащению удлиненные вставки и 1-кубометровый грейферный ковш;
3. к оснащению прямого копания 1,5-кубометровый ковш, позволяющий осуществлять погрузочные работы с большей производительностью; 1-кубометровый ковш и 1-кубометровый ковш с открывающимся днищем.

Цена б/у экскаватора ЭО-4121

Новый экскаватор ЭО-4121 в настоящий момент купить не удастся, поскольку выпуск данной модификации завершился довольно давно.

Подержанные версии найти опять же довольно тяжело ввиду их морального и физического устаревания. Модификации 80-х обойдутся в 80000-100000 рублей (обычно предлагаются на запчасти). спецтехника на ходу будет стоить дороже – от 300000 до 400000 рублей.

Стоимость машино-часа работы на ЭО-4121 составит 850-1000 рублей.

Аналоги

Аналогами модели ЭО-4121 являются экскаваторы МПТ-71, ЭО-4225 и ЭО-4125, отличающиеся более совершенной конструкцией.

Экскаватор ЭО-4121: технические характеристики

Экскаватор «ЭО-4121» стал самым первым в Советском Союзе полноповоротным гидравлическим экскаватором на гусеничном ходу, который был запущен в серийное производство. Он принадлежит к 4-й размерной группе и предназначен для выполнения работ с ковшами ёмкостью 0,65 — 1,5 кубических метров. «ЭО-4121» – типичный гусеничный экскаватор для большинства стройплощадок СССР второй половины 70-х – конца 80-х годов ХХ века. Серийный выпуск данной модели и её модернизированных версий «ЭО-4121А» и «ЭО-4121Б» осуществлялся на Ковровском экскаваторном заводе с 1974 по 1991 годы.

Предназначение экскаватора «ЭО-4121» – самый широкий спектр земляных работ: разработка грунтов, устройство котлованов и траншей, строительство новых или очистка существующих мелиоративных каналов, погрузка сыпучих материалов и мелкодробленых скальных пород с величиной кусков до сорока сантиметров в диаметре. «ЭО-4121» может выполнять земляные работы с грунтами I-IV категорий – от лёгких сыпучих песков до вечной мерзлоты и тяжёлых глинистых почв.

Об истории модели и предприятия-изготовителя

Дебютный экземпляр данной землеройной техники был собран в 1970-м году. После прохождения всесторонних испытаний, серийное производство экскаваторов «ЭО-4121» было налажено в 1974 году на Ковровском экскаваторном заводе, Владимирская область.

Ковровский экскаваторный завод, или «Ковровец»является изготовителем первого в нашей стране экскаватора и, в целом, – одним из старейших предприятий всего отечественного машиностроения. Он был основан на производственной базе железнодорожных мастерских, работающих с 1861 года при станции Ковров Московско-Нижегородской железной дороги.

В 1930 году мастерские были преобразованы в завод по ремонту землеройных машин иностранного производства. А уже 21 апреля 1931 года здесь был построен первый в истории советский экскаватор, ставший родоначальником обширного семейства экскаваторов «Ковровец».

И в советские времена, и поныне Ковровский экскаваторный завод – одно из передовых и ведущих отечественных предприятий данной отрасли. За годы работы с его конвейера сошло около ста тысяч единиц землеройной техники, а количество различных моделей и модификаций достигло 64-х видов. Экскаватор «ЭО-4121» продержался на заводском конвейере вплоть до 1991 года, а прямыми его «потомками» стали модели «ЭО-4124», «ЭО-4125», «ЭО-4224», «МТП-71» («ЭО-4221»). Современным воплощением концепции «ЭО-4121» можно назвать экскаватор «ЭО-4225» – более прогрессивную и совершенную версию.

Сегодня Экскаваторный завод «Ковровец» специализируется на выпуске полноповоротных гидравлических гусеничных экскаваторов: «КиТ-26», «ЭО-4225А-071», «ЭО-4225А-061» с полным спектром навесного оборудования. Производит также лесозаготовительную и погрузочную технику.

Особенности конструкции и сфера применения «ЭО-4121»

Конструкция экскаватора«ЭО-4121» включает в себя гусеничную платформу с поворотным механизмом. На поворотной части располагаются рабочее оборудование (стрела и ковш), системы управления, топливный бак, бак гидросистемы, дизельный двигатель, три гидравлических мотора, 5 гидроцилиндров и прочие компоненты гидросистемы, кабина машиниста и противовесы (в задней части). Поворотная платформа опирается на раму ходовой части через роликовое опорно-поворотное устройство.

Один из гидравлических моторов поворачивает платформу экскаватора, а два других в индивидуальном порядке приводят в движение гусеницы. Ходовое устройство на данном экскаваторе – тракторного типа, а натяжение гусеничных лент осуществляется с помощью гидроцилиндра. В состав основного рабочего оборудования экскаватора вошли: обратная лопата с ковшами ёмкостью от 0,3 до 1,25 м3, грейфер, прямая лопата и прямая лопата с поворотным ковшом, погрузчик, гидромолот.

Экскаватор предназначается для работ при температурных условиях от -40 до +40 градусов (в тропическом исполнении – до +55 градусов). Благодаря использованию ковшей различных объёмов и универсальности платформы, экскаватор «ЭО-4121» эффективно выполняет не только земляные работы (рытьё траншей, ям и котлованов), но и погрузку сыпучих и мелкодробленых материалов (в том числе при помощи вил или грейфера); дробление твёрдых пород гидромолотом; рыхление грунта съёмным зубом.

Двигатель экскаватора «ЭО-4121»

На экскаваторах«ЭО-4121» устанавливались дизельные двигатели марки«А-01» и А-01М» Алтайского моторного завода, город Барнаул. Это простой по конструкции и обслуживанию, неприхотливый, добротный мотор, который выпускается до сих пор и устанавливается на ряд сельскохозяйственных, промышленных и лесопромышленных тракторов, на дорожно-строительную технику.

Шестицилиндровый четырёхтактный безнаддувный дизель типа «А-01» оснащён двухклапанным механизмом газораспределения на каждом цилиндре. Расположение цилиндров – рядное, вертикальное. Способ смесеобразования – непосредственный впрыск топлива. Способ охлаждения – жидкостное.

Двигатель «А-01М». Выпускается и поныне для широкого спектра спецтехники.

В конструкции мотора были использованы гильзы из спецчугуна, с обработкой рабочей поверхности методом плосковершинного хонингования; поршни с трёхколечным комплектом поршневых колец, оптимизированным профилем боковой поверхности и графитизированной юбкой; блок-картер с увеличенной прочностью и с улучшенным охлаждением гильз цилиндров. Двигатель обладает солидным моторесурсом(до 12000 моточасов).

• Рабочий объём цилиндров: 11,15 л;
• Номинальная мощность: 99 кВт, или 135 л.с.;
• Порядок работы цилиндров: 1-5-3-6-2-4;
• Диаметр цилиндров: 130 мм;
• Ход поршня: 140 мм;
• Степень сжатия: 16,5 (+/- 0,5);
• Номинальная частота вращения коленчатого вала – 1700 об/мин;
• Номинальный коэффициент запаса крутящего момента – 25%;
• Удельный эффективный расход топлива при номинальной мощности – 221 г/кВт.ч (163 г/л.с.-ч);
• Относительный расход масла на угар – 0,3% к расходу топлива.

Топливный насос высокого давления двигателя «А-01» – золотникового типа, а не плунжерного. Форсунки установлены с многодырчатым распылителем. Воздушный фильтр – центробежный циклонного типа. Запуск производится посредством одноцилиндрового пускового двигателя «ПД-10У» с мощностью в 10 л.с. Он заправляется бензином с 1/15 частью моторного масла.

Двигатель«А-01» приводит в действие два гидравлических насоса с регулируемой производительностью. Оба насоса установлены в одном корпусе и приводятся через редуктор. Дополнительно устанавливается предпусковой подогреватель «ПЖБ-300В», который облегчает запуск мотора в условиях особенно низких температур.

Ходовая часть

Ходовая часть представляет собой гусеничный механизм, в котором каждая гусеница получает усилие от индивидуального гидромотора посредством редуктора. Гидроцилиндр отвечает за натяжение гусеничной ленты. В конструкции ходовой части предусмотрено оборудование уширенными звеньями, позволяющими существенно сократить давление на грунт. Подобный вариант предназначается для использования на переувлажненных и слабых грунтах.

Механизм поворота включает трехступенчатый редуктор, поворотную шестерню и гидромотор, состоящий из предохранительной и распределительной аппаратуры, сдвоенного насоса и исполнительных рабочих органов. Производительность насосов, смонтированных в едином корпусе, может регулироваться. Сами они запускаются от дизельного моторами посредством раздаточного редуктора. На поворотной платформе за кабиной находятся распределительные блоки золотников.

Гусеничная тележка экскаватора «ЭО-4124» оснащена гусеницами из литых траков, с цевочными зацеплениями. В наше время подобное решение уже не применяется, либо используется достаточно редко. Однако оно обеспечивает отличные показатели надёжности и износоустойчивости гусениц экскаватора. Как правило, сроки эксплуатации траков такой конструкции бывают в два-три раза больше, по сравнению с гусеницами обычными.

Гидравлическая система экскаватора «ЭО-4121»

Гидравлический привод экскаватора включает в себя: сдвоенный насос, распределительную и предохранительную аппаратуру, исполнительные рабочие органы. Гидронасосы регулируемой производительности, смонтированные в едином корпусе, приводятся в действие от дизельного двигателя через раздаточный редуктор. Распределительные блоки золотников закреплены на поворотной платформе, позади кабины. Давление рабочей жидкости в гидравлическом контуре привода рабочих органов экскаватора было обеспечено на уровне 250 кг/см, что для тех времён было рекордным показателем как для Советского Союза, так и для Европы.

Кабина экскаватора «ЭО-4121»

Поскольку«ЭО-4124» была самой первой моделью полноповоротного экскаватора в СССР, перед её конструкторами стояли задачи уравновешивания его на поворотной платформе. При этом нужно было создать значительный перевес в задней части –это бы позволило заметно усилить развиваемое на ковше усилие. По этим причинам кабина и двигатель экскаватора «ЭО-4121» разнесены на два метра, что в наше выглядит довольно экзотично. Можно также отметить, что 2 капотные дверцы находятся также в задней части экскаватора, а не в боковой. В том же месте устанавливается и дополнительный противовес.

Кабина, с современной точки зрения – обычная «жестяная будка», напоминающая «скворечник», с самым минимальнейшим набором удобств для машиниста. Однако она оборудована вентиляцией и отоплением, тепло- и шумоизоляцией, сиденьем с мягкой подушкой, а также рядом контрольно-измерительных приборов и рычагами управления. Предусмотрены лампочки для освещения и сигнализации.

В большинстве случаев экскаватор ЭО-4124 эксплуатируется с ковшом обратной лопатой, вместимостью 0,6 м. Это позволяет разрабатывать предварительно не разрыхленные грунты. На гидравлическую стрелу можно установить около 50 видов различного навесного оборудования: гидромолоты различной мощности, погрузочный ковш, ковш для рыхлого грунта на объем 1,3 м и другое.

Сменное рабочее оборудование

На экскаваторах «ЭО-4121» можно устанавливать поворотный либо неповоротный ковши. Поворотный в значительной степени расширяет области применения экскаватора, так как им можно не только разрабатывать и грузить грунт, но и планировать забой.Особенность рабочего оборудования грейфера для экскаватора «ЭО-4121» состоит в использовании базовой и головной частей стрелы, рукояти и гидроцилиндра рукояти обратной лопаты. Ковш грейфера состоит из двух челюстей и двух тяг.

Ковши прямой и обратной лопат ёмкостью 1 кубометр предназначены для разработки грунтов вплоть до четвёртой категории, а ковш ёмкостью 0,65 кубометров– для работы с дроблеными скальными породами и разрыхлёнными мёрзлыми грунтами. Ковшом погрузчика ёмкостью в 1 кубометр грузят грунты и материалы с объёмной массой до 2,2 тонны на метр кубический, а ковшом ёмкостью в полтора кубометра – грунты и прочие материалы объемной массой до 1,6 т/м3.

К постоянному оборудованию экскаватора «ЭО-4121» относятся рукоять и один из видов лопаты. К сменному причисляется оборудование, которое устанавливается специально, в зависимости от вида и характера выполняемых в данный момент времени работ. Перечень сменного оборудования«ЭО-4121» таков: обратная лопата с рукоятью разной длины; профильный ковш; прямая лопата с ковшом; захватно-клещевой механизм; погрузочные вилы; гидравлический молот; рыхлитель; гидроножницы; магнитная плита; грейферное оборудование.

Технические характеристики в цифрах

Общие параметры экскаватора«ЭО-4121» :

• Колёсная формула – 4 на 4;
• Длина без ковша – 4,9 м, ширина – 2,9 м, высота – 3,060 м;
• База гусеничного хода – 2,750 м;
• Размер гусеничного хода – длина 2,93 м, ширина ленты 0,58 м;
• Число оборотов платформы в минуту – 6;
• Ширина платформы – 3 м;
• Дорожный просвет под поворотной платформой – 942 мм;
• Высота оси пяты стрелы – 2,02 м;
• Расстояние от оси пяты до оси вращения – 520 мм;
• Масса с прямой лопатой – 19,87 т, с обратной лопатой – 20,9 т, с грейфером – 20,9 т, с погрузчиком – 19,87 т;
• Скорость передвижения – 2,8 км/час.
• Преодолеваемый уклон пути – 22 градуса;
• Производительность – до 150 кубометров в час.

Характеристики рабочего ковша модели:

• Ёмкость – от 0,65 до 1,5 кубометров;
• Радиус копания – 9,2 м (обратной лопатой); 7,25 м (прямой лопатой); 8,9 (грейфером); 3,75 м (погрузчиком);
• Радиус, описываемый хвостовой частью платформы – 3,13 м;
• Глубина копания – 5,8 м (обратной лопатой); 3,6 м (прямой лопатой); 3,2 м (грейфером);
• Высота загрузки – 5 метров;
• Усилие на зубьях ковша – 14 200 кгс;
• Продолжительность цикла – с прямой лопатой и погрузчиком: 16 секунд; с обратной лопатой: 20 секунд.

В зависимости от использованного вида ковша, эти данные могут незначительно варьироваться. Показатель удельного давления на грунт у экскаваторов марки «ЭО-4121» составляет 63,6 кПа, минимальная продолжительность цикла при 90-градусном угле поворота – 18 секунд.

Отзывы об экскаваторах «ЭО-4121»

Отзывов людей, которые действительно имели опыт работы на экскаваторах «ЭО-4121», в интернете немного.Большинство их сводится к одному: добротный был экскаватор, простой, надёжный и неприхотливый.

При любом раскладе, гидравлические экскаваторы – более производительные и удобные в работе, чем экскаваторы с канатно-блочной системой управления. Поэтому создание и внедрение экскаватора «ЭО-4121»в значительной степени улучшило производство землеройных работ на советских стройплощадках.

Отмечается в отзывах и то, что экскаваторы на гусеничном ходу – намного устойчивей и безопасней при работе, чем экскаваторы на пневмоколёсном ходу. Правда, скорость гусеничных экскаваторов чрезвычайно малая, и перевозить их с одного объекта на другой нужно только на трейлерах.

Бывшие машинисты экскаваторов «ЭО-4121» отмечают, что конструкция его имеет минимальное число деталей (не в ущерб функциональности), и он очень ремонтопригоднен. Обладает довольно высокой степенью унификации с многими моделями отечественных и импортных экскаваторов (в частности, гидравлика). Это позволяет сравнительно легко подобрать для него необходимые запасные части.

Кабине экскаватора, конечно, не хватает удобства и эргономичности. Во время применения ножных педалей дотягиваться до рычагов получается далеко не всегда, а при наиболее целесообразном управлении рычагами – ноги начинают упираться в стекло. Такие недоработки, вкупе с общим неудобством «скворечника», вынуждают машиниста экскаватора работать в неудобной позе и напрягать спину. Что в конечном итоге приводит к снижению эффективности его работы и производительности.

Цена б/у экскаватора «ЭО-4121»

Новых экскаваторов марки«ЭО-4121» в наше время уже не существует, поскольку производство этой модели завершилось уже почти три десятка лет тому назад. Подержанных экскаваторов на вторичном рынке очень и очень мало, по той же причине– слишком велико их чисто физическое устаревание. «ЭО-4121» 80-х годов выпуска за 80-100 тысяч рублей предлагаются для использования на запасные части. За экземпляры на ходу просят больше – до 300-350 тысяч рублей.Стоимость машино-часа работы на «ЭО-4121» будет в пределах 1000 рублей (+/- пару сотен).

Аналогами модели «ЭО-4121»можно назвать экскаваторы «МПТ-71», «ЭО-4225» и «ЭО-4125», более новые и совершенные землеройные машины, пришедшие ему на замену.

ЭО 4121 — первый полноповоротный экскаватор на гусеничном ходу

Гусеничный экскаватор эо 4121 является типичным представителем строительной техники, которые получили свое распространение в 70-80-е года. Эта модель была впервые изготовлена на Ковровском экскаваторном заводе в 1970 году. Эо 4121 можно назвать родоначальником полноповоротных землеройных машин. Именно здесь впервые был применен метод гидравлического поворачивания оборудования на шасси.

Особые качества экскаватора ЭО-4121

Важной отличительной чертой экскаватора эо 4121 является достижение разработчиков в плане гидравлической системы. Они смогли увеличить давление до 250 кгс/см2. Это позволило достичь максимальной производительности и мощности оборудования.

К плюсам экскаватора можно отнести следующие параметры:

• Простота в обслуживании. Это обусловлено тем, что есть возможность легко добраться к любой детали механизмов. Такое качество не только делает эксплуатацию более дешевой, но и ускоряет процесс ремонта;
• Долговечность. Все детали корпуса, оборудования и двигателя изготовлены из высокопрочного металла, что предотвращает их быстрое разрушение и коррозию. Многие единицы техники нормально функционируют и сегодня;
• Кабина водителя отличается своей звукоизоляцией и нормальной температурой воздуха, что делает возможным проведение землеройных работ в холодной время года;
• Наличие трех гидравлических моторов, один из которых задействуется для управления поворотной платформой, а два остальных для нормального функционирования гусеничного шасси;
• Правильный расчет центра тяжести и наличие противовесов позволяет достичь довольно высокой устойчивости;
• Большие углы обзора достигаются тем, что передняя часть кабины полностью выполнена из стекла.

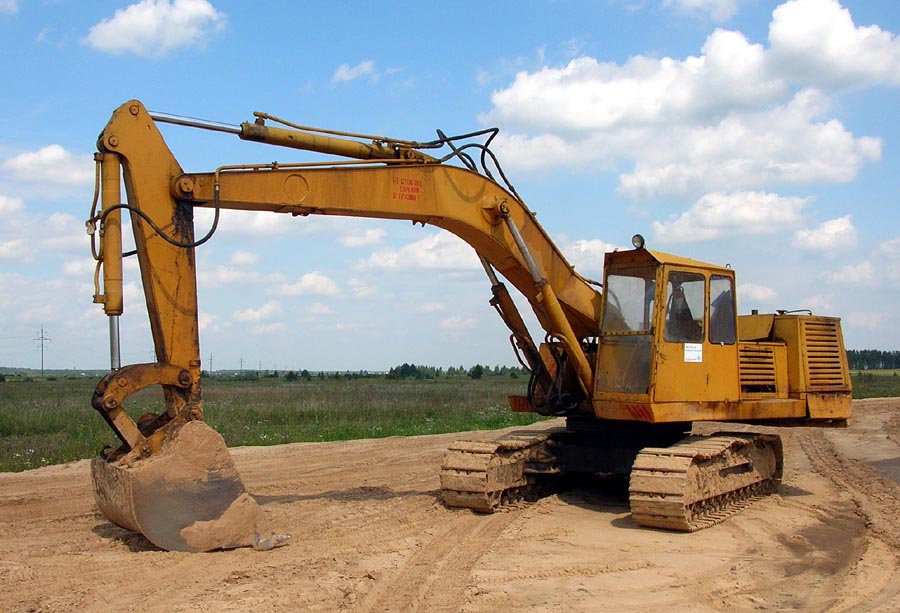

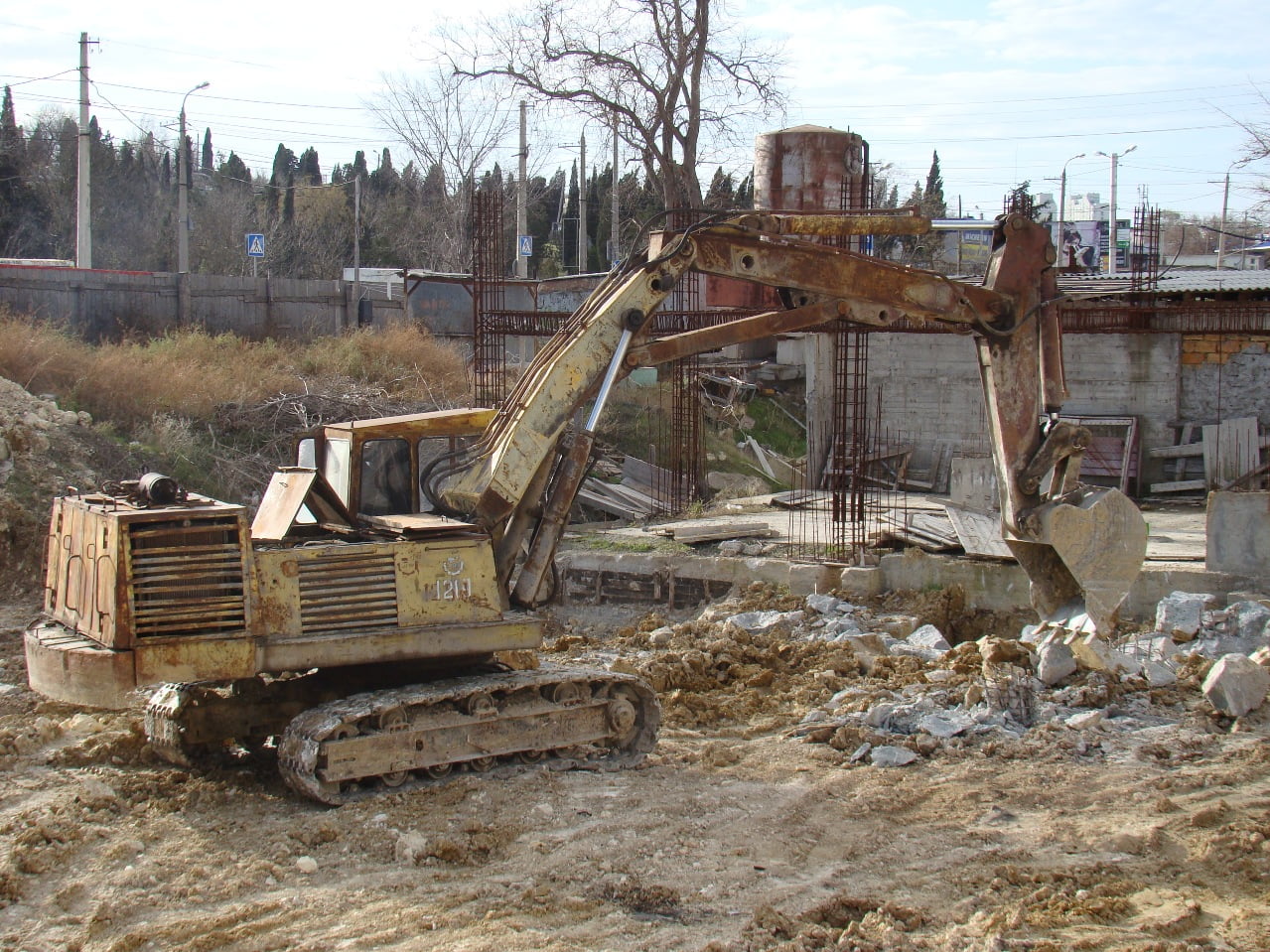

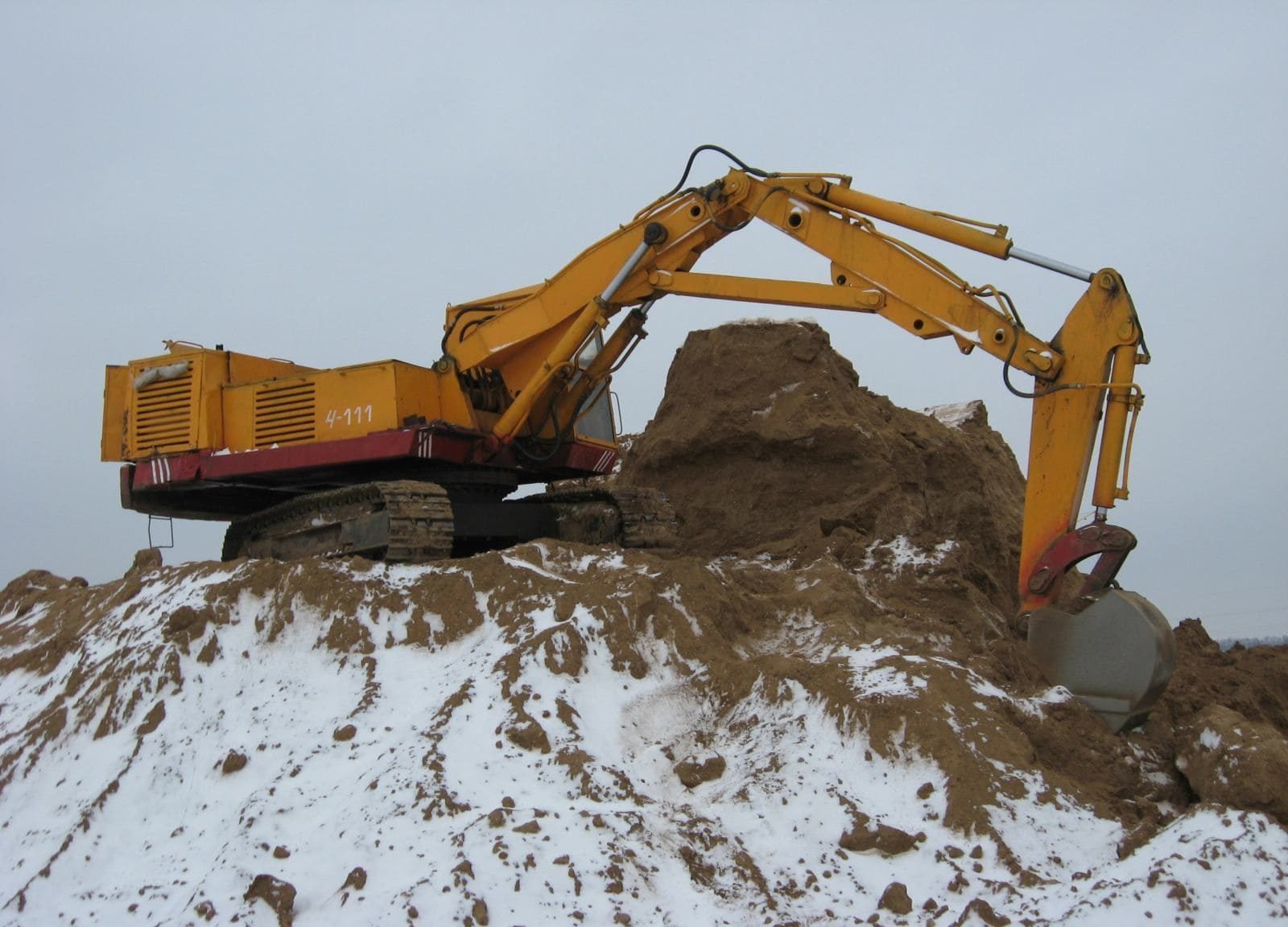

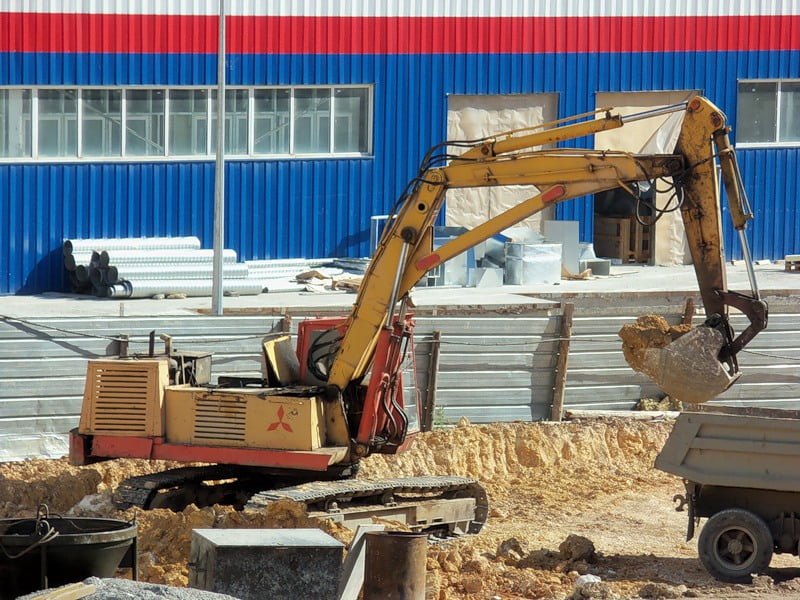

Фото экскаватора ЭО 4121

К отрицательным качествам можно отнести лишь невысокую эргономичность водительской кабины, так как приборы и рычаги расположены не очень удобно.

При этом необходимо в течение рабочей смены постоянно менять положение тела, создавая неудобства, что влекло за собой усталость.

Устройство

Эта модель представляет собой технику на гусеничном ходу, которая способна выполнять многочисленные операции.

Сюда можно отнести следующие работы:

• Землеройные работы при любом типе грунта. Также сюда относится замерзшая почва и вязкая глина;
• Быстрая погрузка и выгрузка сыпучих или штучных материалов с помощью ковша, грейфера, вил;
  Создание котлованов, колодцев и траншей любого размера;
• Дробление твердых пород с помощью гидравлического молота, а также рыхление грунта съемным зубом.

К важным узлам экскаватора можно отнести гусеничный ход, металлическую платформу с возможность поворота на 360 градусов, водительскую кабину с пультом управления, рабочее оборудование, двигатель, гидравлическую систему и электродатчики.

Устройство ЭО 4121

ЭО 4121: 1 — поворотная платформа экскаватора; 2 — двигатель; 3 — кабина ЭО 4121; 4 — основная стрела экскаватора; 5 — доп. стрела; 6 — рукоять; 7 — ковш; 8 — ходовое устройство, гусеничное; 9 — опорно поворотное кстройство.

Ходовой узел экскаватора эо 4121 сделан таким способом, что с помощью индивидуального гидравлического мотора каждая гусеница может привестись в действие отдельно. Натяжение ленты осуществляется гидроцилиндром.

Результат оказался положительным, так как усилия стрелы хватает для работы с вязкими грунтами и замерзшей землей.

Подвижная платформа этого универсального экскаватора установлена на усиленной раме ходовой части. Она крепится с помощью специального роликового механизма, который позволяет поворачивать всю конструкцию. Здесь находится навесной рабочий орган, бак для топлива и рабочей жидкости, кабина водителя, двигатель и поворотный механизм. В ее задней части установлен противовес для придания устойчивости при работе с большими грузами.

Главные узлы навесного механизма

Рабочее оборудование советского экскаватора эо 4121 можно разделить на два вида: постоянное и сменное. Оба типа являются демонтируемыми. Постоянное оборудование включает в себя рукоять и один из видов лопаты. К сменному относится оборудование, которое устанавливается в зависимости от выполняемой работы.

К сменному оборудованию относятся:

• Обратная лопата с рукоятью разной длины;
• Профильный ковш;
• Прямая лопата с ковшом;
• Захватно-клещевой механизм;
• Погрузочные вилы;
• Гидравлический молот;
• Рыхлитель;
• Грейферное оборудование.

Технические характеристики

Все интересующие характеристики экскаватора ЭО 4151 оборудования и двигателя представлены в табличной форме.

Видео обзор экскаватора ЭО 4121:
