Экскаватор ЭО-3323 А – описание и характеристики

Экскаватор ЭО-3323 — долгожитель стройплощадок

Экскаватор ЭО-3323— одноковшовая землеройная машина, созданная на мощностях Калининского экскаваторного завода в 1983 году. Отличается простотой конструкции и легкостью ремонта, возможностью продолжительной работы, точностью позиционирования рабочих органов и другими особенностями.

  1. Назначение экскаватора ЭО-3323
  2. Общее описание и устройство спецмашины
  3. Технические характеристики
  4. Параметры силовой установки ЭО-3323
  5. Навесное оборудование
  6. Кабина оператора-машиниста ЭО-3323
  7. Преимущества и недостатки экскаватора
  8. Стоимость экскаваторов ЭО 3323
  9. Видео “Экскаватор ЭО 3323 копает котлован”

Впоследствии машина выпускалась на машиностроительном заводе ТВЭКС, но сегодня уже не производится. Ниже рассмотрим назначение и технические характеристики, приведем особенности навесного оборудования, поговорим о плюсах / минусах и цене.

Назначение экскаватора ЭО-3323

Экскаватор ЭО-3323

Экскаватор Калининец ЭО-3323 получил широкое распространение во многих сферах деятельности, и применяется для рыться траншей, карьеров и котлованов. Машина на «отлично» справляется с работой в грунтах первой-четвертой категорий. Способна выполнять задачи на твердых / мерзлых грунтах в температурном диапазоне от -40 до +40 градусов Цельсия.

Благодаря уникальной функциональности, ЭО-3323 можно использовать для решения следующих задач:

  • Работы в сфере промышленности;
  • Горное производство;
  • Карьерное направление;
  • Поиск месторождений полезных ископаемых;
  • Пемонт и восстановление дорожных покрытий;
  • Строительство разных объектов;
  • Коммунальная сфера и т. д.
  • Земляные работы любых видов сложности;
  • Разрушение старого асфальта;
  • Погрузка земли в самосвал;
  • Очистка территории от строительного мусора;
  • Перемещение грузов на большие территории;
  • Сельскохозяйственные работы и т. д.

На практике техника может применяться в самых разных сферах, что обусловлено ее универсальностью, надежностью и большим набором навесного оборудования. Последнее подбирается с учетом выполняемых задач.

Общее описание и устройство спецмашины

Колесный экскаватор ЭО-3323— универсальная машина, выпускаемая с 1983 года и за годы эксплуатации получившая много положительных откликов. Она активно применяется не только в России, но и других странах СНГ.

Отличается повышенной надежностью, большой мощностью гидравлической системы и силового агрегата и продуманной колесной базой. Последняя позволяет добраться до самых труднодоступных мест.

Экскаватор построен на специальной платформе с возможностью частичного разворота. Она оборудуется стрелой с опцией удлинения и соединенной с рабочим механизмом. Разворот платформенной части осуществляется с помощью гидравлического привода с 2-ступенчатым редуктором планетарного типа.

Шасси представляет собой сварную конструкцию, изготовленную из стойкого к коррозии металла. Машина является полноприводной и имеет колесную формулу 4х4. Спереди предусмотрен управляемый мост и бульдозерный отвал, играющий роль дополнительной опоры, а сзади оборы выдвижного типа.

Экскаватор ЭО-3323

Экскаватор выпускался до 2001 года, после чего изготовление техники было остановлено. Несмотря на прекращение производства, сегодня машина продолжает использоваться для решения всех рассмотренных выше задач. Используемые агрегаты отличаются высокой производительностью и многофункциональностью. Главную нагрузку несет гидравлический привод, отвечающий за развороты машины в процессе движения.

В базовую комплектацию экскаватора ЭО-3323 входит гидравлическая стрела с L-образной формой, ковш для погрузки, прямая / обратная лопата для грунтов разных категорий. Дополнительно можно установить и другое навесное оборудование, на котором подробнее остановимся ниже.

Технические характеристики

При рассмотрении особенностей машины нужно учесть технические характеристики экскаватора ЭО-3323. К основным стоит отнести:

Технические характеристикиЗначения
Габариты (ДхШхВ), м7,55х2,5х3,7 м
Конструкционный вес, т14
Тип моторадизель Д240
Число цилиндров4
Мощность двигателя, л. с.75,05
Максимальная скорость, км/ч19,4
Усилие при резке грунта, кН100
Объем землеройного ковша, куб, см650
Длина стрелы минимальная / максимальная, м1,9 / 3,4
Усилие прямой / обратной лопаты, кН100
Высота выгрузки / радиус / высота копания прямой лопаты, м4,2 / 6,78 / 7,66
Высота выгрузки / радиус / высота копания обратной лопаты, м4,9 / 5,4 / 8,5
Объем грейферного оборудования, куб. см500
Высота выгрузки / копания, мм389 / 540

Ходовая часть экскаватора построена на жесткой подвеске с одинарными передними и задними сдвоенными колесами. Гидравлическая система создает давление в 28 МПа, а производительность насоса гидросистемы находится в диапазоне от 234,2 до 333,2 л.

Охлаждение масла в процессе работы осуществляется с помощью привода вентилятора, а рулевая система работает на базе гидравлического двигателя-дозатора. Тормоза колодочные управляются с помощью пневмосистемы машины.

Параметры силовой установки ЭО-3323

Экскаватор работает на 4-цилиндровом двигателе типа Д-240, который выдает мощность 55,2 кВ или 75,05 л. с. Запуск мотора осуществляется с помощью пускового устройства или электростартера. Особенности силового агрегата:

Особенности силового агрегатаЗначения
Рабочий объем , л4,75
Диаметр цилиндров, см11
Тип охлажденияводяное
Количество / расположение цилиндровчетыре / рядное
Частота вращения об. / мин2200
Максимальный крутящий момент, Нхм258
Расход топлива, г/кВт*ч226
Вес, кг467

На заводе мотор комплектуется стартером, генератором, пневматическим компрессором, ТНВД, шестереночным насосом и корзиной сцепления.

Были варианты исполнения с 4-цилиндровым двигателем Д-75П1, созданным для местности с мягкими климатическими условиями. К его особенностям относился пуск с помощью электрического стартера. Мощность этого силового агрегата составляет 55,2 кВт или 75 л. с.

Навесное оборудование

Навесное оборудование

Желание купить экскаватор ЭО-3323, как правило, возникает на фоне большого выбора навесного оборудования. Такая особенность выделяет машину среди конкурентов и делает ее одним из лучших решений. К основной навесной аппаратуре стоит отнести:

  • Ковш для рытья земли. Выпускается только одного типа на 650 куб. мм. Используется для создания траншей, котлованов, перемещения сыпучих материалов, формирования насыпей и т. д. Является базовым оборудованием машины.
  • Прямой передней отвал. Подходит для выравнивания территории, создания канав и траншей, чистки площадок от мусора, а также иных видов земельных работ. Устанавливается на машину при необходимости. Его можно купить отдельно и поставить самому.
  • Рыхлители. Неизменные помощники при работе со скальными породами, рыхлении твердой почвы, уплотнении глиняной поверхности и т. д. Используются для добычи полезных ископаемых, в горной промышленности, при работе на карьерах. Применяются в качестве дополнительной навесной аппаратуры.
  • Молот-отбойник. Относится к основному оборудованию экскаватора. Применяется для выполнения разных работ по разбитию ж/д и бетонных объектов. Используется при строительстве / ремонте дорожных объектов, применяется для удаления асфальтированного слоя. Настраивается с помощью множества наконечников.
  • Грейферные ковши. Используются для очистки территории от мусора и выполнения разных земляных работ. Устройство не входит в состав основного навесного оборудования, но может использоваться в качестве вспомогательного устройства.
  • Гидроножницы. Используются в сфере демонтажа объектов, изготовленных из бетона и железобетона. Способны выполнять большой спектр работ. Могут устанавливаться дополнительно по мере необходимости.
  • Бурильная аппаратура. Оборудование такого типа — неизменный помощник при создании скважин разного диаметра / глубины. Как правило, навесное устройство используется в горнодобывающей / промышленной сфере при поиске новых полезных ископаемых и выполнении строительных работ. Крепится к рукояти оборудования, что упрощает процесс монтажа.
  • Гидравлический бетонолом. Устройство для демонтажа конструкций из бетона, используется только для разрушения материала. Является вспомогательным оборудованием и может быть установлен в любой момент.

К категории навесного оборудования можно отнести ряд приспособлений, предназначенных для подъема больших весов. Как правило, к этой категории относятся паллетные вилы и крюки, используемые для погрузки / разгрузки. Чаще всего применяются в строительной сфере, относятся к категории дополнительной аппаратуры.

Кабина оператора-машиниста ЭО-3323

Одной из особенностей экскаватора ЭО-3323 является удобная кабина, созданная по утвержденным и проверенным временем стандартам безопасности. Кабинная часть изготовлена из качественного металла, отличается жестким каркасом, высокой стойкостью к скручиванию. Монтируется на паре надежных вертикальных стоек. Ее размеры — 7,55х2,5х3,7 м.

Для оператора предусмотрено удобное кресло с возможностью регулировки по вертикали / горизонтали. Вибрации и колебания гасятся с помощью встроенных амортизаторов, дополнительную безопасность обеспечивают 3-точечные ремни. Комфорт обеспечивает специальны йотопитель и очистители стекла.
Приборная панель имеет все необходимые элементы для контроля за ситуацией и удобного управления машиной. С наружной стороны предусмотрены зеркала заднего вида, обеспечивающие отличную видимость для водителя, в том числе мертвых зон.

Кабина оператора-машиниста ЭО-3323

В холодное время года оператора выручает надежный отопитель, который быстро прогревает салон. Воздух поступает в салон от нагретого двигателя через систему вентиляции. Рулевая система построена на гидравлическом принципе, а управление оборудованием экскаватора осуществляется с помощью специального пульта.

Для летнего периода предусмотрена естественная вентиляция, которая осуществляется через открывающееся лобовое стекло. Если этого недостаточно, можно включить вентилятор. В некоторых версиях и за дополнительную плату предусмотрен кондиционер.

Экскаватор имеет неплохую вибро- и шумоизоляцию, что гарантирует высокий уровень комфорта. Для входа в кабину предусмотрена боковая дверь, закрывающаяся замком. Есть возможность фиксации дверцы в открытой позиции с помощью специального кронштейна.

Преимущества и недостатки экскаватора

При рассмотрении особенностей экскаватора ЭО-3323 важно отметить его преимущества и недостатки.

  • Простота и неприхотливость в обслуживании. Управление техникой доступно после небольшого обучения. В случае появления неисправности, найти ее и устранить не составит труда.
  • Высокий уровень комфорта, как для техники 80-х годов прошлого века. Удобное кресло, вентилятор для лета и нагрев салона зимой.
  • Точная гидравлическая система, что повышает эффективность навесной аппаратуры и безопасность ее использования.
  • Большая площадь остекления, что обеспечивает отличную обзорность оператора.
  • Хорошая проходимость. Большие шины, высокий клиренс и солидный вес экскаватора ЭО-3323 в комплексе с продуманной подвеской гарантируют способность эксплуатации даже в условиях серьезного бездорожья.

К дополнительным плюсам стоит отнести возможность продолжительной эксплуатации, универсальность в плане применения навесного оборудования, способность самостоятельно перемещаться по любым дорогам и небольшой уровень вибраций, благодаря пневмошинам. Также стоит отметить усиленную конструкцию кузова и долговечность техники.

При рассмотрении экскаватора нельзя исключать и его недостатки:

  • Отсутствие кондиционера в базовой версии.
  • Низкое качество уплотнителей, что приводит к быстрому запылению и попаданию внутрь выхлопов.
  • Много брака в запасных деталях.

Большой расход дизельного топлива, поэтому выгоднее транспортировать технику на дальние расстояния на других авто.

Стоимость экскаваторов ЭО 3323

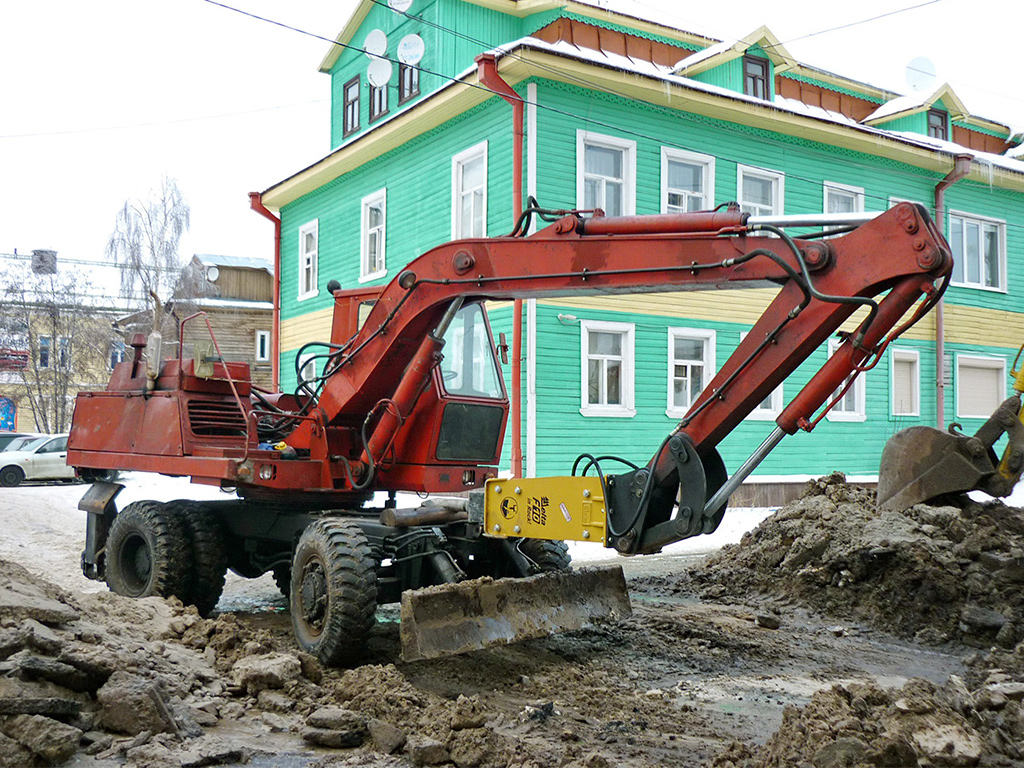

 ЭО-3323

В 2021 году можно купить только б/у экскаватор ЭО 3323, ведь новые машины уже не производятся. Стоимость транспорта 1992-1995-х годов составляет 150-200 тысяч рублей. Более «молодые» машины, выпущенные в период с 1998 по 2001-й обходятся в 350-400 тысяч рублей. Разбег цен очень большой, поэтому нужно ориентироваться на техническое состояние машины, наличие дополнительного навесного оборудования и базовую комплектацию.

Заключение

Несмотря на снятие с производства, пневмоколесный экскаватор ЭО-3323 до сих пол пользуется спросом разных сферах строительства, промышленности и коммунального хозяйства. Он подкупает простотой исполнения, надежностью, ремонтопригодностью и большим выбором навесного оборудования. Что касается указанных выше недостатков, они с лихвой компенсируются небольшой ценой.

Экскаватор эо 3323, 3323а: технические характеристики

Экскаватор эо 3323, 3323а: технические характеристики

Одним из главных российских «долгожителей» в сегменте землеройной спецтехники считается экскаватор ЭО-3323 А. Данная модель является модификацией классического ЭО-3323, появившегося на рынке в 1983-ем году. Разработкой и созданием данной техники занимались сотрудники Тверского экскаваторного завода и ВНИИ Стройдормаш.

Универсальный одноковшовый ЭО-3323 А используется для разработки карьеров, котлованов, траншей в грунтах I—IV групп, разгрузки и погрузки мерзлых грунтов, разрыхленных скальных пород и сыпучих материалов с размером кусков менее 200 мм и других работ. Экскаватор является полноповоротным, одноковшовым и относится к строительной категории. ЭО-3323А имеет телескопическое исполнение рабочего оборудования.

Видео

Использовать данную технику, отличающуюся широким набором функций, можно на открытой местности и в городе. Также модель безотказно работает в большом температурном диапазоне (от -40 до +40 градусов).

Основное и вспомогательное оборудование ЭО-3323А включает в себя:

  • гидроножницы;
  • оборудование для разрушения бетона (бетонолом);
  • гидромолот;
  • обратная лопата с ковшом объемом 0,65 куб.м;
  • оборудование для рыхления и дробления грунта;
  • специальный грейфер.

Популярность модели на российском рынке обусловлена надежностью, простотой управления и удобством обслуживания, которые прошли серьезную проверку временем.

Технические характеристики

В отличие от предыдущей версии ЭО-3322 модель ЭО-3323А является более производительной, что обусловлено увеличенным усилием и объемным ковшом. Рабочее давление экскаватора также было наращено. В максимальной точке оно составляет 25 МПа.

Техника имеет большие габариты (длина – 8350 мм, ширина – 2500 мм, высота без маяка – 3180 мм). ЭО-3323А способен передвигаться в диапазоне скоростей 0-20 км/час. Это позволяет оперативно добираться до района проведения работ, а в конце рабочей смены возвращаться на прежнее место.

Другие параметры экскаватора:

  • масса – 12400 кг;
  • емкость ковша – 0,65 (0,4; 0,32) куб.м;
  • максимальный радиус копания – 8500 мм;
  • наибольшая высота выгрузки – 4900 мм;
  • максимальная глубина копания – 5400 мм.

Расход Топлива

Расход топлива у ЭО-3323А при стандартных условиях составляет 175 л на 1000 куб.м. груза. Емкость топливного бака экскаватора равняется 310 л.

Двигатель

В отличие от классической версии модель ЭО-3323А оснащается более мощным агрегатом. Экскаватор получил 4-тактный 4-цилиндровый дизельный мотор модели «Д-243».

Параметры силовой установки ЭО-3323А:

  • рабочий объем – 4,75 л;
  • номинальная мощность – 59,6 (81) кВт (л.с.);
  • максимальный крутящий момент – 258 Нм;
  • частота вращения – 2200 об/мин.

Устройство

На поворотной платформе ЭО-3323А расположена силовая установка, в состав которой входят насос и дизельный агрегат, соединенные фрикционной муфтой сцепления, позволяющей осуществлять пуск мотора даже при выключенном насосе. Силовая установка монтирована вдоль поворотной рамы, потому доступ к ней обеспечен с двух сторон. Поворотный механизм платформы представляет собой 2-ступенчатый планетарный редуктор с приводом от гидромотора.

Читайте также:  Садовые тракторы Stiga Park – как их эффективно использовать?

Пневмоколесный ход экскаватора имеет две откидные опоры, находящиеся сзади, и опору-отвал, расположенную спереди. Управление каждой откидной опорой осуществляется через свой гидроцилиндр. Опора-отвал выполняет функции рабочего органа и опорного элемента.

Трансмиссия техники имеет привод от гидромотора посредством 2-ступенчатой коробки передач. Мосты модели включают в себя конический дифференциал, ступичные планетарные передачи и главную коническую передачу. Гидравлический насос, устанавливаемый на экскаватор, оборудован фрикционной муфтой, позволяющей осуществлять пуск мотора без прямой активации.

ЭО-3323А оснащен колодочными тормозами, управление которыми осуществляется от пневмосистемы.

Кабина экскаватора тепло- и звукоизолирована. Большое остекление обеспечивает хороший обзор рабочей зоны. На переднем стекле кабины имеются два стеклоочистителя.
Отопитель, забирающий воздух от системы охлаждения мотора, поддерживает комфортный температурный режим в кабине в холодное время года. Для защиты от повреждений отопитель монтируется на резиновые амортизаторы и накрывается специальной металлической крышкой. Кабина ЭО-3323А снабжена особыми устройствами защиты, предохраняющими от ударов, и системой защиты от опрокидывания машины. Также здесь присутствуют ремни безопасности повышенной прочности. Они блокируют перемещение машиниста по инерции.

На экскаваторе применены два типа зеркал: внутри кабины и вне ее. Они помогают оператору контролировать мертвые зоны, расположенные в хвостовой части. На кабине ЭО-3323А находится вращающийся проблесковый маячок.

В базовую комплектацию техники входят полукубовый ковш, с рукоятью и ковшевым приспособлением и обратная лопата. Для ЭО-3323А также предусмотрена комплектация ковшом увеличенного объема, позволяющим выполнять операции с грунтовыми пластами.

Опционально экскаватор оснащается гидромолотом, включающим в себя стреловой рабочий механизм со сменными наконечниками и обратную лопату.

Цена нового и б/у

Производство экскаватора ЭО-3323А завершилось, потому новых вариантов данной техники в продаже найти не удастся. Однако на рынке есть весьма свежие модели (1999-2000-ый года). Стоимость их составит 350-400 тысяч рублей. Более старые версии (1992-1995-ый года) можно приобрести за 150-200 тысяч рублей.

Аналоги

Ближайшим аналогом модели ЭО-3323А является экскаватор ЕК-12.

Нет плавности в работе гидравлики ЭО-3323

Экскаватор ЭО-3323

В 1983 году Калининский экскаваторный завод освоил производство совершенно новой машины — экскаватора ЭО-3323. Это универсальная одноковшовая землеройная техника на пневмоколесном ходу. Сегодня машина выпускается российским машиностроительным гигантом ТВЭКС и используется в десятках областей и сфер хозяйствования.

Экскаватор ЭО-3323: технические характеристики

Устройство экскаватора ЭО-3323 было разработано Калининским заводом совместно с ВНИИ «Стройдормаш». На момент выпуска это была инновационная машина с характеристиками, не имеющими себе равных. За 30 лет технического совершенствования и новых достижений в области машиностроения, экскаватор Калининец ЭО-3323 стал более производительным и мощным, сохранив надежность и прочность конструкции.

Основные характеристики

ЭО-3323 — землеройная машина универсального назначения. Экскаватор приспособлен для работы в широком диапазоне температур от -40 до +40 градусов. При условии соблюдения заводских требований к эксплуатации техника сохраняет свою работоспособность в тяжелых условиях.

Специалисты ценят ЭО-3323 за его непревзойденную прочность и надежность. Все детали несущей конструкции, а также многие узлы, изготовлены из низколегированной стали. Это делает экскаватор устойчивым к износу и механическим повреждениям. Техника относится к третьей размерной группе.

Экскаватор ЭО-3323 — это одноковшовая полноповоротная машина, совмещающая характеристики бульдозера и экскаватора одновременно. В стандартной комплектации модель по умолчанию снабжается рабочим оборудованием типа обратная лопата. Техника относится к экскаваторам второго поколения и соответствует требованиям мирового рынка к машинам такого типа.

Двигатель, трансмиссия, гидравлика

На калининском экскаваторе ЭО-3323 устанавливается не самый мощный мотор Д-243. Дизельный двигатель оснащается электростартером и пусковым мотором и выдает рабочую мощность 75 л.с./55,2 кВт. Несмотря на невысокие показатели, двигатель разгоняет машину до максимальной скорости 20 км/ч.

Создание экскаваторных машин второго поколения было основано на последующем прогнозируемом усовершенствовании всех систем техники. Так, ЭО-3323 получил большую производительность при низкой удельной материалоемкости, увеличенный ресурс и более комфортную кабину оператора.

Существенное усовершенствование системы стало реальным, благодаря повышению производительности гидрооборудования. Вся гидравлическая система экскаватора состоит из:

  • гидромоторов;
  • встроенного насоса;
  • гидроцилиндров;
  • двух четырехзолотниковых гидрораспределителей;
  • моноблочного гидрораспределителя;
  • линейных и заправочных фильтрующих систем с тонкостью фильтрации 25мкм;
  • маслоохладителя;
  • рулевого управления с гидромотором-дозатором;
  • гидробака;
  • трубопроводов;
  • защитных систем и автоматики.

В ходе пересмотра конструкции экскаватора производительность гидравлической системы была повышена. Максимальное давление увеличилось до 28 МПа. Производительность насоса составляет 60л/мин. Эти величины считаются достаточными для экскаваторной техники второго поколения. Кроме повышения производительности новый подход к устройству гидросистемы позволил уменьшить эксплуатационную массу ЭО-3323.

Конструкция и ходовой механизм

Экскаватор ЭО-3323 установлен на полноповоротной платформе с пневмоколесным шасси. Платформа оснащается удлиняемой стрелой с рукоятью, соединенной с рабочим органом. Поворот платформы осуществляется гидроприводом с двухступенчатым планетарным редуктором.

Шасси экскаватора является, по сути, сварной металлической конструкцией. Колесная формула машины — 4х4. Передний мост экскаватора управляемый. На шасси устанавливаются две задние выдвижные опоры. В передней части расположен бульдозерный отвал, служащий одновременно третьей опорой. Конструкция машины позволяет буксировать экскаватор со скоростью 50 км/ч.

Рабочие характеристики и оборудование

В список стандартного рабочего оборудования экскаватора входит ковш обратная лопата и моноблочная стрела L-типа. Рабочие механизмы изготовлены из низколегированной стали, устойчивой к износу и коррозии. Экскаватор ЭО-3323 в базовой комплектации имеет следующие рабочие характеристики:

Тип оборудования — прямая лопата
  • усилие резания грунта (максимальное) — 100 кН;
  • радиус копания (максимальный) — 6,78 м;
  • высота копания (максимальная) — 7,66 м;
  • высота выгрузки (максимальная) — 4,2 м;
  • емкость ковша — 0,63/1,2 куб. м;
  • продолжительность цикла (0,63 м3) — 15,9 с.
Тип оборудования — обратная лопата
  • усилие резания грунта (максимальное) — 100 кН;
  • глубина копания (максимальная) — 5,4 м;
  • радиус копания на уровне стоянки (максимум) — 8,5 м;
  • высота выгрузки (максимальная) — 4,9 м;
  • емкость ковша — 0,5/0,63/0,8 куб. м;
  • продолжительность цикла — 16,5 с.
Тип оборудования — грейфер
  • глубина копания без удлинительных вставок (максимальная) — 5,4 м;
  • высота выгрузки (максимальная) — 3,89 м;
  • емкость ковша — 0,5/0,63 куб. м.

Кроме перечисленного рабочего оборудования экскаватор ЭО-3323, как одна из старейших машин, может оснащаться внушительным перечнем дополнительных рабочих органов:

  • рукоять стрелы длиной 1,9 м, 2,2 м, 2,8 м, 3,4 м;
  • погрузочный ковш типа прямая лопата емкостью 1,2 м3 для работы с материалами плотностью 1,4 т/м3;
  • гидромолот со сменными наконечниками (рыхлитель для мерзлых грунтов; трамбовочная плита; зубья для дробления бетона, камней, дорожных покрытий);
  • шнекобуровое оборудование;
  • грузоподъемные приспособления.

Кабина

Устройство кабины играет важную роль для современной техники. Новейшие стандарты безопасности труда обязывают производителей выпускать комфортную для оператора технику. Экскаватор ЭО-3323 оснащается кабиной с жестким каркасом. Повышенная устойчивость к скручиванию обеспечена применением двух вертикальных стоек.

Кресло оператора регулируется по вертикали и горизонтали, оснащается амортизаторами и ремнем безопасности. В кабине имеются все современные приборы контроля. Снаружи устанавливаются зеркала заднего вида, имеются рабочие зеркала для просмотра мертвых зон.

Для повышения комфорта кабина оснащается отопителем, противосолнечным козырьком и стеклоочистителями. Рулевое управление — гидравлическое. Управление основными и вспомогательными механизмами налажено через два раздельных сервопульта.

Габаритные размеры

  • длина — 7550 мм;
  • ширина — 2500 мм;
  • высота по кабине — 3700 мм;
  • эксплуатационная масса с обратной лопатой емкостью 0,63 м3 (стандарт) — 14 тонн.

Применение экскаватора ЭО-3323

Экскаватор Калининец ЭО-3323 — одна из многоцелевых землеройных машин для различных видов работ. Техника может использоваться для:

  • рытья траншей, котлованов, разработки грунтов четырех категорий;
  • погрузочно-разгрузочных работ с сыпучими материалами;
  • разработки карьеров, скальных пород;
  • разработки мерзлых грунтов и прочее.

Экскаватор используют в строительстве, включая транспортное и мелиоративное, промышленности, сельском и дорожном хозяйстве, коммунальных службах.

Получите выгодное предложение от прямых поставщиков:

Гидропривод одноковшовых экскаваторов 1983

Преимущества и недостатки универсального экскаватора Калининец ЭО-3323

В 1983 году Тверской экскаваторный завод совместно с ВНИИ Стройдормаш начал производство модели ЭО-3323. Экскаватор производился вплоть до 2001 года, в данный момент снят с производства.

Экскаватор Твэкс ЭО-3323 – это землеройная машина на пневмоколесном ходу, способная решать множество различных задач. Наиболее часто применяется для рытья траншей, котлованов и колодцев, погрузки и разгрузки сыпучих материалов и др. Немаловажной особенностью является способность ЭО-3323 работать в широком диапазоне температур, от -40°С до +40°С.

Дизельный двигатель Д243 (75 л.с.), несмотря на свою невысокую мощность, способен разгонять экскаватор до 20 км/ч, что, в свою очередь, позволяет ему относительно быстро добираться до места проведения строительных работ и возвращаться обратно по их окончании. Модернизированная улучшенная модель ЭО 3323А оснащается более мощным двигателем (81 л.с.).

ЭО 3323 ценится прежде всего за проверенную временем надежность, удобство управления и обслуживания. Оснащение экскаватора произведено из низколегированной стали, отличающейся высокой прочностью.

Модель оборудована по умолчанию обратной лопатой с ковшом емкостью 0,65 м 3 . По желанию заказчика модель может быть дооборудована копающим грейфером, рыхлителем, гидромолотом, гидроножницами и бетонолом.

Запчасти и ремонт ЭО-3323

Каким бы ни был надежным экскаватор, может наступить момент, когда и ему может потребоваться профессиональная помощь. Опытная команда специалистов с большим стажем работы компании Тверьмашкомплект готова произвести необходимый ремонт и сервисное обслуживание экскаваторов марки ЭО-3323 в самые кратчайшие сроки.

У нас налажены прямые поставки от завода-изготовителя, поэтому мы можем осуществить ремонт экскаватора либо продажу запчастей по минимальным ценам. В случае, если экскаватор оказался Вам более не нужен, мы готовы выкупить его по хорошей цене.

Экскаваторы ЭО 3323 и ЭО 3323а

Серийное производство экскаватора ЭО 3323 началось в 1983 году, но до настоящего времени машина находит свое применение на разных объектах промышленного строительства, горного производства, в сельской сфере, городском коммунальном хозяйстве. Его последователь – ЭО 3323а стал достойным приемником, вобрав положительные качества, увеличив производительность и рабочий ресурс техники.

Отрасли применения агрегатов

Универсальный экскаватор одноковшовый ЭО 3323, как и его последующая модификация ЭО 3323А – гидравлическая техника на пневмоколесном ходу, предназначенная для проведения землеройных работ с грунтами 1-4 категорий, погрузочно-разгрузочных и иных работ с сыпучими материалами, раздробленными скальными породами, мерзлыми грунтами (при величине фрагментов до 20 см).
Машина способна работать при температуре окружающей среды -40°C +40°C, что дает возможность использовать ее в разных климатических поясах. Обе модели обладают высокой прочностью рабочего оборудования, что достигается применением качественной низколегированной стали.

Основными достоинствами считаются:

  • надежность;
  • удобство управления;
  • простота обслуживания.

Данные параметры проверены и подтверждены временем.

Экскаваторы ЭО 3323 и ЭО 3323а
Эксплуатационные характеристики

Рабочие параметры рассматриваемой техники имеют достаточно высокие показатели, обеспечивающие бесперебойное функционирование узлов и механизмов на протяжении длительного периода эксплуатации:

Вместимость рабочего органа:

Рукоять рабочего органа может иметь разные размеры, соответственно дистанция копания может увеличиваться до 9,4 м.

Характеристики двигателя

Агрегат силовой установки представляет собой мощный четырехцилиндровый дизельный мотор с рабочим объемом 4,75 литра, мощностью 55,2 кВт у ЭО 3323 и 59,6 кВт у его модификации, со скоростью вращения 2000 и 2200 об/мин соответственно.

Расход топлива

Экскаватор ЭО 3323а оснащен баком вместительностью 310 л. Рабочий расход топлива составляет 170 л на перемещение1000 м³ грунта (материала). В этом отношении он не отличается от своего предшественника.

Кабина оператора-машиниста

Жесткость конструкции, создаваемая за счет передних стоек, компенсируется для обслуживающего персонала с помощью амортизационного кресла. Сиденье может регулироваться по вертикали и горизонтали. Кабина оснащена стеклоочистителем, зеркалом заднего вида, солнцезащитным козырьком.

Для зимнего периода предусмотрена система обогрева.
В кабине размещены два пульта управления основными техническими агрегатами, пульт управления вспомогательными механизмами, приборы контроля и индикации рабочих процессов.
Место машиниста надежно изолировано от воздействия окружающей среды и шума работающего экскаватора.

Кабина экскаватора ЭО 3323

Общее устройство техники

Основными составными частями землеройной машины являются:

  • опорно-поворотное устройство;
  • пневмоколесное шасси, состоящее из двух мостов;
  • платформа поворотная;
  • установка силовая;
  • рабочий орган с гидроцилиндрами;
  • кабина.

Ходовая часть оборудована двумя задними опорами и передней опорой, выполненной в виде отвала (скребка). Оба вала являются ведущими, трансмиссия на них передается через коробку передач от гидромотора.

Удобство технического обслуживания силовой установки достигается благодаря двухстороннему доступу к ней за счет удобного расположения вдоль рамы.
Технические характеристики ЭО 3323а, конструкция машины, работоспособность ее узлов и механизмов, обеспечивают высокую производительность, составляющую более 100 м³/ч.

Преимущества и недостатки

Положительными качествами рассматриваемой техники можно назвать:

  • возможность длительной эксплуатации;
  • многофункциональность и практичность за счет дополнительного оборудования;
  • эффективное погашение рабочей вибрации;
  • хорошая устойчивость благодаря откидным опорам;
  • высокая точность управления ковшом.

К недостаткам следует отнести отсутствие комфорта для обслуживающего персонала – кабина не предусматривает никаких удобств относительно кондиционирования воздуха и предотвращения попадания внутрь отработанных газов.

Экскаваторы ЭО 3323 и ЭО 3323а
Комплектующее, сменное навесное оборудование

Базовая комплектация экскаваторов включает в себя: дополнительную гидравлическую стрелу в форме латинской буквы «L», обычный ковш, погрузочный ковш, увеличенной емкости, обратную лопату, прямую лопату.

Помимо комплектующих узлов, техника может оснащаться дополнительными сменными навесными агрегатами: гидромолотом с различными наконечниками (в том числе бетонолом и виброплита), грэйфером, гидроножницами, клыком-рыхлителем.
С применением такого оборудования становятся доступными новые опции, но все они служат для облегчения главной задачи – экскавация, погрузка грунта, сыпучих материалов.

Читайте также:  Сорт винограда Велика

Стоимость экскаваторов ЭО 3323 и ЭО 3323А

Серийный выпуск обоих моделей прекращен несколько лет назад. Несмотря на это запчастей в продаже много, от деталей, снятых со списанной техники, до новых ремкомплектов. Спрос на проверенную технику не ослабевает, поэтому стоимость машин колеблется в зависимости от года выпуска, технического состояния, фактически отработанных мото-часов.

Модели 1989 года производства можно встретить в интернете по цене 300 тыс. рублей, а более современные экземпляры конца 90-х или 2000 года имеют стоимость до полумиллиона рублей. Важным моментом является наличие отметки о прохождении капитального ремонта.
Неослабевающая популярность техники свидетельствует о ее надежности, практичности.

Схожие по устройству и характеристикам модели (аналоги)

Наибольшую близость к ЭО 3323а имеет экскаватор ЕК12, который схож с ним по размерам, выполняемым функциям, техническим характеристикам. Однако он имеет более новую, совершенную конструкцию, современное обустройство кабины и органов управления.
Стоимость нового ЕК12 составляет около 3 млн. рублей, а Б/У 2003 года – до 700 000 руб.

Экскаваторы ЭО имеют заслуженную репутацию надежной землеройной техники, подтвержденную более чем 30 годами эксплуатации в различных регионах страны, при разных условиях работы.

Экскаватор ЭО 3323А технические характеристики

Экскаваторы

На российском рынке строительной техники существует много моделей экскаваторов, одни довольно новые и удивляют характеристиками, другие считаются долгожителями и также удивляют своей ремонтопригодностью и производительностью. Экскаватор ЭО 3323А известен российскому потребителю довольно давно, модификация создавалась на основе экскаватора ЭО 3323, который впервые явился миру в 1983 году. Также стоит отметить, что производителем модели долгое время считался Тверской завод и Стройдормаш.

Экскаватор ЭО 3323А технические характеристики

Технические характеристики экскаватора подходят для выполнения сложных работ, техника отлично применяется для работы на карьерах, рытья котлованов, траншей, работы с грунтом, выполняет процедуры погрузки и разгрузки грунта. Большим преимуществом модели можно назвать наличие полноповоротной конструкции, стандартно имеет 1 ковш. Основное рабочее оборудование представлено в телескопическом виде. Несмотря на возраст экскаватора его применяют в строительстве до сих пор, техника мощная и неприхотлива в обслуживании.

К важным преимуществам модели ЭО 3323А можно отнести:

  • удобное простое управление;
  • неприхотливость в обслуживании, экскаватор легко чинить и увеличивать его ресурс работы;
  • большинство экземпляров довольно производительные и надежные;
  • в отличие от большинства экскаваторов имеет пневмоколесной ход;
  • отлично работает в российских условиях, выдерживает температуру воздуха от -40 до +40 градусов.

Экскаватор ЭО 3323А характеристики

Несмотря на свои небольшие габариты и простую конструкцию, производитель смог создать надежный и мощный экскаватор с отличным двигателем. В основе лежит известный мотор Д-243, получил 4 цилиндра и работу от дизельного топлива. Заявленный объем насчитывает 4,75 литра, мощность составила 59,6 кВт или 81 лошадиные силы. Отметим, что основная модель ЭО 3323 имела меньшую мощность — 55,2 кВт. Работает при максимальном числе оборотов 2200 об/мин. Интересным является и показатель крутящего момента — 258 Нм. При правильном использовании экскаватор способен развить скорость до 20 км/час.

Экскаватор ЭО 3323А технические характеристики

Размеры экскаватора вполне стандартные — длина 8,35 метра, ширина составила 2,5 метра, показатель высоты без маяка — 3,18 метра. Техника способна копать с максимальным радиусом 8,5 метра, глубина копания достигает 5, 4 метра. Итоговая масса со стандартным оборудованием составила 12 400 кг, поэтому легкой ЭО 3323А назвать нельзя. Ковш ЭО 3323А довольно большой — 0,65 куб.м.

Подробный обзор ЭО 3323А

Указанные выше характеристики существенно расширяют спектр использования экскаватора, его можно применить в городской местности на строительных объектах. Отлично показывает себя на открытых и ограниченных пространствах, колесная база позволяет передвигаться до места работы, а после вернуться обратно. Модель экскаватора ЭО 3323А может работать со следующим оборудованием:

  • гидромолот и гидроножницы;
  • бетонолот, разбивает бетонные конструкции;
  • экскаваторный грейфер;
  • большая лопата с ковшом на 0,65 куб.м;
  • оборудование для работы с грунтом.

Такой набор оборудования позволяет оперативно выполнять разнообразные работы, не волнуясь о недостаточной надежности. Экскаватор отлично выручает на протяжении многих лет. А неплохая популярность модели и большое количество выпущенных экземпляров позволяет легко найти детали под ремонт.

Устройство экскаватора

По своей конструкции экскаватор ЭО 3323А довольно простой и без особых сложностей, на передней части можно увидеть силовую установку, состоящую из дизельного двигателя и насоса. Даже если насос не работает, производитель предусмотрел возможность запуска двигателя, ведь данные детали соединяются фрикционной муфтой. Для регулировки и ремонта двигатель расположен таким образом, что доступ к нему открыт с двух сторон.

Экскаватор ЭО 3323А технические характеристики

Важной деталью является поворотный механизм экскаватора, создан в виде планетарного редуктора 2-ступенчатого типа с наличием гидромоторного привода. За управление отвечает 2 скоростная коробка передач. Важной деталью считается гидравлический насос, который оборудуется фрикционной муфтой. С ее помощью запуск двигателя становиться куда проще, ведь теперь не требуется непосредственная активация. За безопасность при движении отвечают колодочные простые тормоза, которые срабатывают от пневматической системы.

Наличие колесного хода обеспечивает иные характеристики, экскаватор стал более маневренным, способен развивать до 20 км/час и довольно быстро работать на открытых пространствах. Для продолжительной работы на заводе модель ЭО 3323А комплектуют топливным баком емкостью 310 литров. При правильном использовании расход дизеля будет составлять 175 литров на 1000 куб.м груза. Это неплохой показатель, учитывая что техника выпускалась еще в советском союзе.

В отличие от основной модели ЭО 3323, новая модификация получила лучшую производительность. Помимо увеличенных габаритных размеров была увеличена емкость ковша. А давление экскаватора было изменено, на максимальной работа показатель давления достигает 25 МПа.

Кабина оператора

Сама конструкция экскаватора ЭО 3323А довольно жесткая и в советское время особо не волновались за комфорт оператора при работе. Все делалось на вполне достаточном уровне, чтобы оператор смог выполнять работу в течение пару часов. Жесткая конструкция компенсируется наличием амортизирующего кресла, также для удобства оператора есть регулировка в вертикальном и горизонтальном положении. При использовании экскаватора в зимнюю пору предусматривается обогрев кабины оператора.

Также для более комфортной работы каждый экскаватора оснащали солнцезащитным козырьком, двумя стеклоочистителями спереди, в обязательном порядке комплектовалось зеркалом заднего вида. Кабина оператора шумо и -теплоизолирована, для максимально точной работы в кабине имеется большое остекление. Для дополнительной безопасности водителя устанавливаются ремни безопасности, а от опрокидывания экскаватора и повреждения оператора защищают специальные системы, поэтому риск получить травму минимален.

Цена экскаватора ЭО 3323А

Стандартная комплектация строительной техники уже достаточная для разнообразных работ, например в базовом исполнении присутствует полукубовый ковш со специальной рукоятью. При желании можно заказать ковш увеличенного объема. Вышеуказанное оборудование также приобретается за дополнительную оплату.

Экскаватор ЭО 3323А технические характеристики

Уже много лет производство экскаватора ЭО 3323А закрылось, новые экземпляры давно не продаются. Максимум что можно найти, это модели 1999-2000 года выпуска, цена на них в хорошем состоянии составит около 350-400 тыс. рублей. Экскаваторы по старее обойдутся дешевле — до 200 000 рублей. Если сравнивать технические характеристики и цены, максимально схожим конкурентом станет экскаватор ЕК-12.

Видео

Преимущества и недостатки универсального экскаватора калининец эо-3323: распишем суть

В 1983 году Калининский экскаваторный завод освоил производство совершенно новой машины — экскаватора ЭО-3323. Это универсальная одноковшовая землеройная техника на пневмоколесном ходу. Сегодня машина выпускается российским машиностроительным гигантом ТВЭКС и используется в десятках областей и сфер хозяйствования.

Подробное описание экскаватора ЭО 3323 – его преимущества

Img_002-7

Экскаватор ЭО 3323 относится к классу одноковшовых землечерпальных машин. Он передвигается на колёсах, что облегчает процесс его транспортировки на строительную площадку.

Главное положительное качество этой модели – её долговечность, позволяющая проводить работы в самых тяжелых условиях.

По техническому паспорту экскаватор должен выдерживать до 8 000 часов работы без капитального ремонта. При этом по отзывам об эффективности его эксплуатации, агрегат имеет дополнительный «запас прочности», обеспечивающий до 14 000 часов работы без серьёзных поломок.

У ЭО 3323 технические характеристики таковы:

  • Устойчивая платформа на пневматических колёсах;
  • Поворотный механизм, позволяющий полный разворот рабочей платформы в любую сторону;
  • Сварная рама шасси;
  • Одиночный ковш.

Img_003-9

Преимущества использования агрегата:

  • Надёжность эксплуатации;
  • Упрощённое управление навесным оборудованием;
  • Специальная защита от вибрации;
  • Высокая точность работы гидравлической системы;
  • Специальный датчик, помогающий отследить сдвиг расположения оборудования во время движения;
  • Две пары откидных опор обеспечивают полную устойчивость во время работы, несмотря на большие габариты экскаваторов этой модели.

Это довольно старая модель, поэтому среди недостатков можно отметить высокий расход топлива и низкую комфортность для оператора-водителя. Кабина не оборудована встроенным кондиционером и системой очистки воздуха.

Блок: 2/8 | Кол-во символов: 1450
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/eo-3323.html

Экскаваторы ЭО 3323 и ЭО 3323а
Эксплуатационные характеристики

Рабочие параметры рассматриваемой техники имеют достаточно высокие показатели, обеспечивающие бесперебойное функционирование узлов и механизмов на протяжении длительного периода эксплуатации:

м7,55

Рукоять рабочего органа может иметь разные размеры, соответственно дистанция копания может увеличиваться до 9,4 м.

Характеристики двигателя

Агрегат силовой установки представляет собой мощный четырехцилиндровый дизельный мотор с рабочим объемом 4,75 литра, мощностью 55,2 кВт у ЭО 3323 и 59,6 кВт у его модификации, со скоростью вращения 2000 и 2200 об/мин соответственно.

Расход топлива

Экскаватор ЭО 3323а оснащен баком вместительностью 310 л. Рабочий расход топлива составляет 170 л на перемещение1000 м³ грунта (материала). В этом отношении он не отличается от своего предшественника.

Кабина оператора-машиниста

Жесткость конструкции, создаваемая за счет передних стоек, компенсируется для обслуживающего персонала с помощью амортизационного кресла. Сиденье может регулироваться по вертикали и горизонтали. Кабина оснащена стеклоочистителем, зеркалом заднего вида, солнцезащитным козырьком. Для зимнего периода предусмотрена система обогрева.
В кабине размещены два пульта управления основными техническими агрегатами, пульт управления вспомогательными механизмами, приборы контроля и индикации рабочих процессов.
Место машиниста надежно изолировано от воздействия окружающей среды и шума работающего экскаватора.

Кабина экскаватора ЭО 3323

Кабина экскаватора ЭО 3323

Блок: 3/8 | Кол-во символов: 1955
Источник: https://traktoramira.ru/stroitelnaya-tehnika/ekskavatory/ekskavatory-eo-3323-i-eo-3323a.html

Конструктивные особенности данной модели

Img_005-10

Базовая комплектация ЭО 3323 включает в себя дизельный двигатель, который расположен на правой стороне платформы.

При использовании в условиях мягкого климата может быть установлен двигатель Д-75П1 с электроприводом, позволяющим совершать запуск напрямую.

Усиленный гидропривод делает управление максимально простым. Кабина усилена двумя вертикальными стойками. Удобно расположенная приборная панель и округлый руль делают работу оператора максимально комфортной в таких условиях. Это обеспечивают высокое качество и точность проводимых операций.

Зеркала переднего и заднего вида исключают появление «мёртвых зон» обзора на рабочей площадке. В сочетании с максимальным углом поворота платформы это увеличивает точность и продуктивность работы.

Блок: 3/8 | Кол-во символов: 794
Источник: http://promspectehcentr.ru/stroitelnaja/ekskavatory/eo-3323.html

Конструкция ЭО-3323

Основа экскаватора ЭО-3323 – полноповоротная платформа, установленная на пневмоколесном шасси, и снабженная удлиняемой стрелой с рукоятью, к которой крепится рабочий орган. На платформе размещены кабина машиниста и силовой агрегат с гидросистемой. Платформа приводится во вращение гидроприводом через двухступенчатый планетарный редуктор.

Шасси представляет собой прочную сварную стальную раму колесной формулы 4Х4. Передний мост – управляемый. Механизм поворота – двухзвенный кардан с крестовинами. Привод передвижения – гидравлический. Также на шасси установлены две выдвижные задние опоры с гидроприводом и бульдозерный отвал, служащий одновременно и передней точкой опоры. Конструкция шасси допускает буксировку со скоростью до 50 км/ч.

Силовая установка – дизельный двигатель Д-243 или Д-75П1, через фрикционную муфту, что обеспечивает запуск двигателя без нагрузки, приводящий в действие гидронасосный агрегат. Расположение силовой установки – продольное, справа по ходу. Запуск – двухступенчатый с электрозапуском пускового двигателя. Машины с двигателем Д-75П1, выпускавшиеся для эксплуатации в регионах с мягким климатом, оснащались прямым электрозапуском.

Кабина оператора – повышенной жесткости, что обеспечивается парой передних вертикальных стоек. Кресло оператора – амортизированное, с ремнями безопасности, регулируемое по горизонтали и вертикали. Кабина снабжена полным комплектом приборов контроля, внутренними и внешними зеркалами заднего вида и рабочими, для просмотра мертвой зоны. Рулевой механизм – гидравлический с рулевым колесом. Управление основными и вспомогательными механизмами осуществляется раздельно с двух сервопультов. Также кабина оснащена противосолнечным козырьком, отопителем, аптечкой, термосом, огнетушителем, стеклоочистителем.

Стрела – L-типа (с изломом) сварная коробчатая моноблочная из низколегированной стали повышенной прочности и вязкости. Пята стрелы – серьга из двух проушин, крепящаяся к платформе пальцем. Подъем и опускание стрелы осуществляется парой гидроцилиндров. Удлинитель стрелы фиксируется пальцем и дополнительной тягой, что облегчает его демонтаж. В проушины удлинителя либо тела стрелы устанавливается рукоять ковша длиной от 1,9 до 3,4 м. Привод рукояти – от гидроцилиндра на стреле.

Подвеска ковша к рукояти – двумя парами проушин с пальцами. На нижний узел крепления через серьгу и жесткую тягу передается усилие от привода ковша. Привод ковша – гидроцилиндр на рукояти.

Система контроля безопасности и автоматика ЭО-3323 обеспечивает безопасность как при работе, так и при транспортировке. Специальные датчики дают сигнал, если при транспортировке платформа и стрела сместятся от траспортировочного положения.

Читайте также:  Осветите сад

Блок: 2/6 | Кол-во символов: 2690
Источник: http://speczona.ru/lib/reviews/ekskavator-pioner-vtorogo-pokoleniya-eo-3323-tehnicheskie-harakteristiki-i-obzor-745.html

Применение

Экскаватор — одна из многоцелевых землеройных машин для различных видов работ. Техника может использоваться для:

  • рытья траншей, котлованов, разработки грунтов четырех категорий;
  • погрузочно-разгрузочных работ с сыпучими материалами;
  • разработки карьеров, скальных пород;
  • разработки мерзлых грунтов и прочее.

Экскаватор используют в строительстве, включая транспортное и мелиоративное, промышленности, сельском и дорожном хозяйстве, коммунальных службах.

Экскаватор Калининец ЭО-3323

В 1983 году Калининский экскаваторный завод освоил производство совершенно новой машины — экскаватора ЭО-3323. Это универсальная одноковшовая землеройная техника на пневмоколесном ходу. Сегодня машина выпускается российским машиностроительным гигантом ТВЭКС и используется в десятках областей и сфер хозяйствования.

Применение

Экскаватор — одна из многоцелевых землеройных машин для различных видов работ. Техника может использоваться для:

  • рытья траншей, котлованов, разработки грунтов четырех категорий;
  • погрузочно-разгрузочных работ с сыпучими материалами;
  • разработки карьеров, скальных пород;
  • разработки мерзлых грунтов и прочее.

Экскаватор используют в строительстве, включая транспортное и мелиоративное, промышленности, сельском и дорожном хозяйстве, коммунальных службах.

ЭО-3323

Технические характеристики

Устройство экскаватора было разработано Калининским заводом совместно с ВНИИ «Стройдормаш». На момент выпуска это была инновационная машина с характеристиками, не имеющими себе равных. За 30 лет технического совершенствования и новых достижений в области машиностроения, экскаватор Калининец стал более производительным и мощным, сохранив надежность и прочность конструкции.

ЭО-3323 — землеройная машина универсального назначения. Экскаватор приспособлен для работы в широком диапазоне температур от -40 до +40 градусов. При условии соблюдения заводских требований к эксплуатации техника сохраняет свою работоспособность в тяжелых условиях.

Специалисты ценят ЭО-3323 за его непревзойденную прочность и надежность. Все детали несущей конструкции, а также многие узлы, изготовлены из низколегированной стали. Это делает экскаватор устойчивым к износу и механическим повреждениям. Техника относится к третьей размерной группе.

Экскаватор ЭО-3323 — это одноковшовая полноповоротная машина, совмещающая характеристики бульдозера и экскаватора одновременно. В стандартной комплектации модель по умолчанию снабжается рабочим оборудованием типа обратная лопата. Техника относится к экскаваторам второго поколения и соответствует требованиям мирового рынка к машинам такого типа.

Двигатель, трансмиссия и гидравлика

На калининском экскаваторе ЭО-3323 устанавливается не самый мощный мотор Д-243. Дизельный двигатель оснащается электростартером и пусковым мотором и выдает рабочую мощность 75 л.с./55,2 кВт. Несмотря на невысокие показатели, двигатель разгоняет машину до максимальной скорости 20 км/ч.

Д-243

Создание экскаваторных машин второго поколения было основано на последующем прогнозируемом усовершенствовании всех систем техники. Так, ЭО-3323 получил большую производительность при низкой удельной материалоемкости, увеличенный ресурс и более комфортную кабину оператора.

Существенное усовершенствование системы стало реальным, благодаря повышению производительности гидрооборудования. Вся гидравлическая система экскаватора состоит из:

  • гидромоторов;
  • встроенного насоса;
  • гидроцилиндров;
  • двух четырехзолотниковых гидрораспределителей;
  • моноблочного гидрораспределителя;
  • линейных и заправочных фильтрующих систем с тонкостью фильтрации 25мкм;
  • маслоохладителя;
  • рулевого управления с гидромотором-дозатором;
  • гидробака;
  • трубопроводов;
  • защитных систем и автоматики.

В ходе пересмотра конструкции экскаватора производительность гидравлической системы была повышена. Максимальное давление увеличилось до 28 МПа. Производительность насоса составляет 60л/мин. Эти величины считаются достаточными для экскаваторной техники второго поколения. Кроме повышения производительности новый подход к устройству гидросистемы позволил уменьшить эксплуатационную массу ЭО-3323.

Расход топлива

Экскаватор ЭО 3323а оснащен баком вместительностью 310 л. Рабочий расход топлива составляет 170 л на перемещение1000 м³ грунта (материала). В этом отношении он не отличается от своего предшественника.

Устройство

В основе шасси экскаватора ЭО-3323А лежит ходовая рама коробчатого сечения, на верхней части которой установлено поворотное устройство. Сзади на раме расположены две откидные опоры, спереди смонтирован отвал. Опоры оснащены индивидуальными гидравлическими цилиндрами, отвал имеет привод от 2 цилиндров. Управление узлами раздельное, вынесено в кабину машиниста.

В состав поворотного устройства входит роликовый погон, оснащенный зубчатым кольцом с внутренним зацеплением. В состав узла входят уплотнительные прокладки, защищающие поверхности качения от загрязнения. Для поворота используется аксиально-поршневой гидравлический мотор, оборудованный дополнительным 2-ступенчатым планетарным редуктором. Применение редуктора позволило снизить скорость вращения платформы и увеличило крутящий момент.

Поворотная часть экскаватора имеет сварную пространственную раму, оборудованную точками для установки узлов и оборудования. На поворотной части смонтирован силовой агрегат, гидроприводы и кабина машиниста. На ранних моделях экскаватора используется 4-цилиндровый дизель жидкостного охлаждения Д-240, развивающий мощность 75 л. c. Рабочий объем цилиндров составляет 4750 см³. Пуск мотора выполняется электрическим стартером или при помощи отдельного бензинового мотора. Позднее стал применяться агрегат Д-243, имеющий мощность 81 л. с.

ЭО-3323А

Кабина

Кабина машиниста и капот силовой установки металлической конструкции. Кожухи силовой установки состоят из нескольких съемных элементов с дополнительными лючками. Кабина имеет покрытие, снижающее уровень шума и вибраций. Доступ в кабину осуществляется через боковую дверь, оснащенную замком. Для фиксации двери в открытом положении установлен кронштейн.

Вентиляция выполняется через откидное лобовое стекло или принудительно при помощи вентилятора. Отдельные экземпляры последних лет выпуска оснащались кондиционером. В зимнее время кабина обогревается потоком воздуха, проходящим через радиатор, который подключен к системе охлаждения. Сидение машиниста подрессорено, оснащено механизмом регулировки угла установки спинки.

ЭО-3323 кабина

Конструкция и ходовой механизм

Экскаватор ЭО-3323 установлен на полноповоротной платформе с пневмоколесным шасси. Платформа оснащается удлиняемой стрелой с рукоятью, соединенной с рабочим органом. Поворот платформы осуществляется гидроприводом с двухступенчатым планетарным редуктором.

Шасси экскаватора является, по сути, сварной металлической конструкцией. Колесная формула машины — 4х4. Передний мост экскаватора управляемый. На шасси устанавливаются две задние выдвижные опоры. В передней части расположен бульдозерный отвал, служащий одновременно третьей опорой. Конструкция машины позволяет буксировать экскаватор со скоростью 50 км/ч.

Габаритные размеры

  • длина — 7550 мм;
  • ширина — 2500 мм;
  • высота по кабине — 3700 мм;
  • эксплуатационная масса с обратной лопатой емкостью 0,63 м3 (стандарт) — 14 тонн.

ЭО-3323 габаритные размеры

Рабочие характеристики и оборудование

В список стандартного рабочего оборудования экскаватора входит ковш обратная лопата и моноблочная стрела L-типа. Рабочие механизмы изготовлены из низколегированной стали, устойчивой к износу и коррозии. Экскаватор ЭО-3323 в базовой комплектации имеет следующие рабочие характеристики:

Прямая лопата
  • усилие резания грунта (максимальное) — 100 кН;
  • радиус копания (максимальный) — 6,78 м;
  • высота копания (максимальная) — 7,66 м;
  • высота выгрузки (максимальная) — 4,2 м;
  • емкость ковша — 0,63/1,2 куб. м;
  • продолжительность цикла (0,63 м3) — 15,9 с.
Обратная лопата
  • усилие резания грунта (максимальное) — 100 кН;
  • глубина копания (максимальная) — 5,4 м;
  • радиус копания на уровне стоянки (максимум) — 8,5 м;
  • высота выгрузки (максимальная) — 4,9 м;
  • емкость ковша — 0,5/0,63/0,8 куб. м;
  • продолжительность цикла — 16,5 с.
Грейфер
  • глубина копания без удлинительных вставок (максимальная) — 5,4 м;
  • высота выгрузки (максимальная) — 3,89 м;
  • емкость ковша — 0,5/0,63 куб. м.

Кроме перечисленного рабочего оборудования экскаватор ЭО-3323, как одна из старейших машин, может оснащаться внушительным перечнем дополнительных рабочих органов:

  • рукоять стрелы длиной 1,9 м, 2,2 м, 2,8 м, 3,4 м;
  • погрузочный ковш типа прямая лопата емкостью 1,2 м3 для работы с материалами плотностью 1,4 т/м3;
  • гидромолот со сменными наконечниками (рыхлитель для мерзлых грунтов; трамбовочная плита; зубья для дробления бетона, камней, дорожных покрытий);
  • шнекобуровое оборудование;
  • грузоподъемные приспособления.

Преимущества и недостатки

Преимуществами машины являются:

  • простота конструкции и ремонта;
  • возможность длительной работы;
  • универсальная конструкция, приспособленная к установке дополнительного оборудования;
  • устойчивость шасси за счет применения гидравлических опор;
  • точность позиционирования рабочих органов;
  • шасси на пневматических шинах снижает уровень вибраций при работе;
  • способность к самостоятельному передвижению по дорогам общего пользования.

К недостаткам экскаватора относят следующее:

  • кабина оператора не имеет системы кондиционирования (на большинстве машин);
  • плохое качество уплотнителей, из-за чего в кабину проникает пыль и выхлопные газы;
  • низкое качество запасных частей.

ЭО-3323

Стоимость

Поскольку выпуск техники прекратился, то можно приобрести только машины с пробегом. Стоимость экскаваторов зависит от технического состояния, набора оборудования и года выпуска.

Минимальную стоимость имеют частично разукомплектованные машины или техника с неисправными агрегатами. Стоимость таких экземпляров находится в пределах 90-15 тыс. рублей. Экскаваторы в хорошем состоянии оцениваются в 250 тыс. рублей. Цена машин последних лет выпуска доходит до 650-700 тыс. рублей. Средняя цена аренды машин составляет 1 тыс. рублей в час, суточная аренда обходится в 7 тыс. рублей.

Экскаватор ЭО-3323 А

eo-3323

Одним из главных российских «долгожителей» в сегменте землеройной спецтехники считается экскаватор ЭО-3323 А. Данная модель является модификацией классического ЭО-3323, появившегося на рынке в 1983-ем году. Разработкой и созданием данной техники занимались сотрудники Тверского экскаваторного завода и ВНИИ Стройдормаш.

многофункциональный одноковшовый ЭО-3323 А применяется для разработки карьеров, котлованов, траншей в грунтах I—IV групп, разгрузки и погрузки мерзлых грунтов, разрыхленных скальных пород и сыпучих материалов с размером кусков менее 200 мм и других работ. Экскаватор является полноповоротным, одноковшовым и относится к строительной категории. ЭО-3323А имеет телескопическое исполнение рабочего оснащения.

Видео

Использовать данную технику, отличающуюся широким набором функций, можно на открытой местности и в городе. опять же модель безотказно работает в большом температурном диапазоне (от -40 до +40 градусов).

Основное и вспомогательное оснащение ЭО-3323А включает в себя:

  • гидроножницы;
  • оснащение для разрушения бетона (бетонолом);
  • гидромолот;
  • обратная лопата с ковшом объемом 0,65 куб.м;
  • оснащение для рыхления и дробления грунта;
  • специализированный грейфер.

Популярность модели на российском рынке обусловлена надежностью, простотой управления и удобством обслуживания, которые прошли серьезную проверку временем.

Технические характеристики

В отличие от предыдущей версии ЭО-3322 модель ЭО-3323А является более производительной, что обусловлено увеличенным усилием и объемным ковшом. Рабочее давление экскаватора опять же было наращено. В максимальной точке оно составляет 25 МПа.

спецтехника имеет большие габариты (длина – 8350 мм, ширина – 2500 мм, высота без маяка – 3180 мм). ЭО-3323А способен передвигаться в диапазоне скоростей 0-20 км/час. Это позволяет оперативно добираться до района проведения работ, а в конце рабочей смены возвращаться на прежнее место.

Другие параметры экскаватора:

  • масса – 12400 кг;
  • емкость ковша – 0,65 (0,4; 0,32) куб.м;
  • максимальный радиус копания – 8500 мм;
  • наибольшая высота выгрузки – 4900 мм;
  • максимальная глубина копания – 5400 мм.

Расход Топлива

Расход топлива у ЭО-3323А при стандартных условиях составляет 175 л на 1000 куб.м. груза. Емкость топливного бака экскаватора равняется 310 л.

Двигатель

В отличие от классической версии модель ЭО-3323А оснащается более мощным агрегатом. Экскаватор получил 4-тактный 4-цилиндровый дизельный мотор модели «Д-243».

Параметры силовой установки ЭО-3323А:

  • рабочий объем – 4,75 л;
  • номинальная мощность – 59,6 (81) кВт (л.с.);
  • максимальный крутящий момент – 258 Нм;
  • частота вращения – 2200 об/мин.

Устройство

На поворотной платформе ЭО-3323А расположена силовая установка, в состав которой входят насос и дизельный агрегат, соединенные фрикционной муфтой сцепления, позволяющей осуществлять пуск мотора даже при выключенном насосе. Силовая установка монтирована вдоль поворотной рамы, потому доступ к ней обеспечен с двух сторон. Поворотный механизм платформы представляет собой 2-ступенчатый планетарный редуктор с приводом от гидромотора.

Пневмоколесный ход экскаватора имеет две откидные опоры, находящиеся сзади, и опору-отвал, расположенную спереди. Управление каждой откидной опорой осуществляется через свой гидроцилиндр. Опора-отвал выполняет функции рабочего органа и опорного элемента.

eo3323_foto

Трансмиссия техники имеет привод от гидромотора посредством 2-ступенчатой коробки передач. Мосты модели включают в себя конический дифференциал, ступичные планетарные передачи и главную коническую передачу. Гидравлический насос, устанавливаемый на экскаватор, оборудован фрикционной муфтой, позволяющей осуществлять пуск мотора без прямой активации.

ЭО-3323А оснащен колодочными тормозами, управление которыми осуществляется от пневмосистемы.

кабина оператора экскаватора тепло- и звукоизолирована. Большое остекление обеспечивает хороший обзор рабочей зоны. На переднем стекле кабины оператора оператора имеются два стеклоочистителя.
Отопитель, забирающий воздух от системы охлаждения мотора, поддерживает комфортный температурный режим в кабине оператора в холодное время года. Для защиты от повреждений отопитель монтируется на резиновые амортизаторы и накрывается специализированной металлической крышкой. кабина оператора ЭО-3323А снабжена особыми устройствами защиты, предохраняющими от ударов, и системой защиты от опрокидывания машины. опять же здесь присутствуют ремни безопасности повышенной прочности. Они блокируют перемещение машиниста по инерции.

На экскаваторе применены два типа зеркал: внутри кабины оператора оператора и вне ее. Они помогают оператору контролировать мертвые зоны, расположенные в хвостовой части. На кабине оператора ЭО-3323А находится вращающийся проблесковый маячок.

В базовую комплектацию техники входят полукубовый ковш, с рукоятью и ковшевым приспособлением и обратная лопата. Для ЭО-3323А опять же предусмотрена комплектация ковшом увеличенного объема, позволяющим выполнять операции с грунтовыми пластами.

функционально экскаватор оснащается гидромолотом, включающим в себя стреловой рабочий механизм со сменными наконечниками и обратную лопату.

Цена нового и б/у

Производство экскаватора ЭО-3323А завершилось, потому новых вариантов данной техники в продаже найти не удастся. Однако на рынке есть весьма свежие модели (1999-2000-ый года). Стоимость их составит 350-400 тысяч рублей. Более старые версии (1992-1995-ый года) можно приобрести за 150-200 тысяч рублей.

Ссылка на основную публикацию
